"SS 20.400"是该传感器的型号系列代号，代表热式流量传感器中的标准紧凑型产品。"518210-31153-S"为该型号的具体订货编号（Art.-Nr.），其中"S"后缀通常表示特定的输出信号配置、传感器管长度或电气连接方式的定制版本。该产品基于热传递原理（CTD恒温法）工作，可在空气和气体中精确测量流速，同时监控流量方向，广泛应用于洁净室监测、层流检测、冷却空气监控、试验台流量测量及质量流量监控等场景。
SS 20.400 支持单向或双向流量测量，能够精确检测气体的流动方向。两个开关输出（OC1 和 OC2）分别用于指示流量方向和临界值信号，满足对流向有严格要求的工况需求。
该传感器的起始测量范围低至 0.05 m/s，测量下限仅为 ±0.05 m/s，能够检测几乎静止状态下的微弱气流变化，这一特性使其在洁净室压差监控、层流检测等对灵敏度要求高的场景中表现优良。
响应时间（t90）可在 0.01 至 10 秒之间设置，能够快速捕捉流速的瞬态变化，满足动态过程监控的需求。
传感器内置长期自我监控功能，能够自动检测湿度污染、传感器元件污染及内部缺陷等故障。一旦出现测量误差，模拟量输出电流将降至 2 mA 作为故障指示，同时可通过 RS232 编程工具读取详细错误信息，大幅降低维护成本与停机风险。
所有电气元件均整合在传感器管内，外观极为紧凑。传感器元件位于管子前部，能够抵御机械压力。支持简易单孔安装，通过固定法兰即可固定在管道或墙壁上，安装便捷。
模拟输出支持 0 至 20 mA 电流信号、0 至 10 V 电压信号，也可选择 0 至 5 V 或 0 至 2 V，用户可根据控制系统需求灵活切换，无需更换硬件。电流输出符合 NAMUR NE43 标准（溢出 22 mA，误差 2 mA）。
传感器可同时输出介质温度信号，无需额外安装温度传感器即可获得流速与温度双重数据，简化系统配置。
基于热传递原理，无任何移动部件，不存在机械磨损，无需润滑，抗油污、耐腐蚀，可在恶劣工业环境中长期稳定运行。
SS 20.400 提供多种测量范围可选，包括 0 至 1 m/s、0 至 2.5 m/s、0 至 5 m/s、0 至 10 m/s、0 至 20 m/s 等。选型时需确认实际工况所需的最大流速不超过所选量程，并预留适当余量。若实际流速可能超过 20 m/s，需考虑 SS 20.500 或 SS 20.600 系列。
"518210-31153-S"中的后缀"S"代表特定配置，可能涉及传感器管长度（L）、输出信号类型或电气连接方式。选型时需确认该配置是否匹配现场安装条件，如传感器管长度常见有 130 mm、200 mm、300 mm 等规格。
标准版本适用于洁净空气或氮气，按要求也可测量其他气体。若测量介质含有粉尘、油污或腐蚀性成分，需确认是否需要特殊防护涂层或 ATEX 防爆版本。
该型号支持模拟输出（电流或电压可切换）和两路开关输出。选型时需确认控制系统（如 PLC、DCS）的输入模块是否兼容所选信号类型。若需总线通信，需确认是否选择带 RS232 或现场总线接口的版本。
标准工作温度范围为 0 至 +60 °C，存储温度为 -20 至 +85 °C。若使用环境超出此范围，需确认是否有高温或低温扩展版本可选。
SS 20.400 支持多种安装方式，包括通过固定法兰安装在墙壁开口处、通过螺栓接头在管道中安装等。选型时需根据现场管道或墙壁条件选择对应的安装套件。
品牌与产地为德国 SCHMIDT Technology GmbH，产品型号为 SS 20.400，订货编号 518210-31153-S。
测量原理为热传递原理（CTD 恒温法）。
测量量为空气和气体中的流速与流量方向。
可测量介质为洁净空气或氮气，按要求可测其他气体。
测量范围覆盖 0 至 1 m/s、0 至 2.5 m/s、0 至 5 m/s、0 至 10 m/s、0 至 20 m/s（单向或双向可选）。
起始测量范围下限为 0.05 m/s（min.）。
测量误差为 ±（测量值的 3 % + 最终值的 0.4 %）。
重复性为 ± 0.05 m/s（测量值的 ± 2 %）。
响应时间（t90）为 0.01 至 10 秒（可设置）。
存储温度为 -20 至 +85 °C。
操作温度为 0 至 +60 °C。
湿度范围为 0 至 95 % 相对湿度（RH）。
压力范围为 700 至 1300 hPa。
供电电压为 7.5 至 24 V DC（+ 10 %）。
电流消耗典型值小于 10 mA（不包括电负荷）。
模拟量输出（电流 RL ≤ 300 Ω）：0 至 20 mA 或 4 至 20 mA（符合 NAMUR NE43）。
模拟量输出（电压 RL ≥ 10 kΩ）：0 至 10 V、0 至 5 V、0 至 2 V。
开关输出 OC1：方向或临界值，开集电极，限制电流和短路保护，US max = 26.4 V DC，IS max = 65 mA。
开关输出 OC2：临界值，开集电极，限制电流和短路保护。
转换临界值范围为结束值的 0 至 100 % 之间，最小 ± 0.05 m/s。
开关滞后为转换临界值的 5 %，最小 0.05 m/s。
可通过 RS232（PCRS232 编程工具）进行现场配置。
电气连接为插件连接器 M9，7-pin，线长最大 15 m（电压输出）或 100 m（电流输出）。
保护类型为 IP 67（外壳）及 IP 67（连接器）。
传感器头尺寸为 Ø 9 mm × 10 mm，材质为阳极化铝。
传感器管材质为不锈钢 1.4571，外径 Ø 9 mm。
传感器长度 L 可选 130 mm / 200 mm / 300 mm。
插入式连接器尺寸为 Ø 14 mm × 40 mm，材质为不锈钢 1.4571。
整机重量约 60 克（包含 300 mm 长的传感器）。

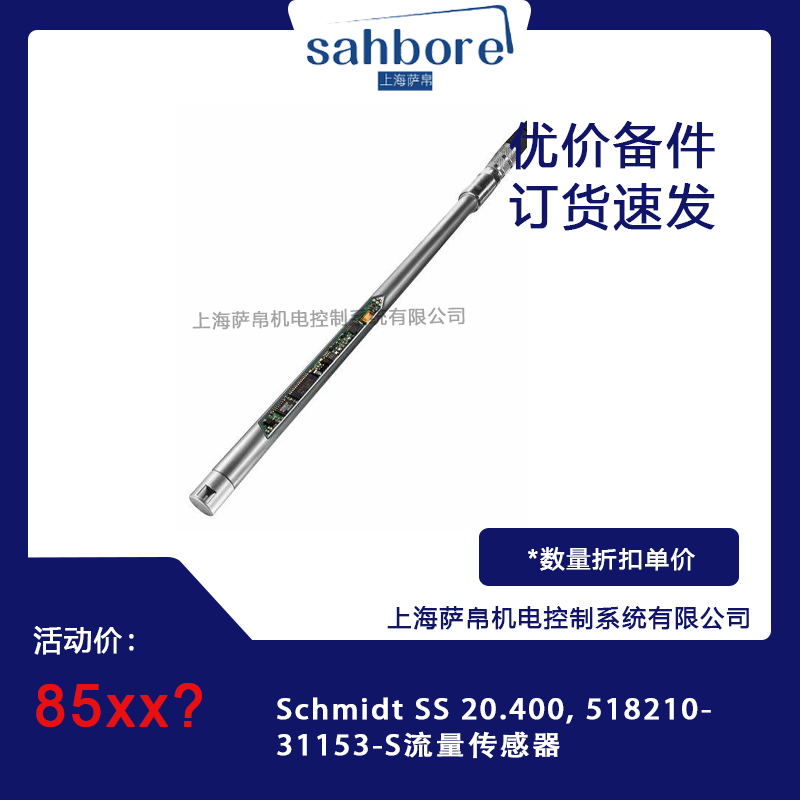

SS 20.400 属于 SCHMIDT 紧凑型流量传感器，整体尺寸极为小巧，所有电气元件均集成在传感器管内部。
传感器头尺寸约为 Ø 9 mm × 10 mm（阳极化铝材质），呈圆柱形，体积小巧。
传感器管外径为 Ø 9 mm，材质为不锈钢 1.4571，长度根据订货配置分为 130 mm、200 mm 或 300 mm 三种标准规格。
插入式连接器尺寸约为 Ø 14 mm × 40 mm，材质为不锈钢 1.4571，用于将传感器固定在管道或法兰上。
整机重量约 60 克（以 300 mm 长度为例），极轻的重量使其对安装结构几乎无负荷要求。
电气接口为 M9，7-pin 插件连接器，线长标准配置为 1.5 米（电压输出）或可延长至 15 米（电压输出最大）/ 100 米（电流输出最大）。
SS 20.400 的极低起始测量范围与高灵敏度使其成为洁净室层流监测的理想选择，能够精确检测洁净室之间的溢流与压差，确保洁净度等级达标。
在数据中心、通信机房等场景中，用于监控冷却空气的流速与流量，确保设备散热系统正常运行，防止因冷却不足导致的设备过热。
配合流量累计功能，用于监测工厂压缩空气的使用量，为节能管理与成本核算提供精确数据支持。
在实验室与研发试验台中，用于精确测量气体流量，支持质量流量与标准流量的切换测量。
在 HVAC 暖通空调系统中，用于监测通风管道中的风速与风量，确保室内空气质量与舒适度。
在工业燃烧器与熔炉系统中，用于监控燃烧空气的流量，确保燃烧效率与安全性。
在环保领域，用于监测废气排放管道中的气体流量，为排放合规提供数据支撑。
Schmidt SS 20.400, 518210-31153-S 是一款集双向流量测量、极低起始量程、极快响应、自我故障诊断、多种模拟输出可切换、介质温度同步测量于一身的德国制造热式气体流量传感器。它以 SCHMIDT Technology 超过35年的空气与气体流量测量经验为品质保障，以热传递原理实现无磨损免维护运行，以 0.05 m/s 的超低起始测量范围与 ±（3 % + 0.4 %）的高精度确保数据可靠，以 IP 67 防护等级与 0 至 60 °C 的工作温度适应各种工业环境，以 RS232 现场编程与自我监控功能大幅提升运维效率。从洁净室层流监控到压缩空气消耗测量，从冷却空气监控到试验台流量测量，从通风系统到废气排放监测，SS 20.400 以其优良的测量性能与德国品质，成为空气与气体流量监控领域的优质之选。
