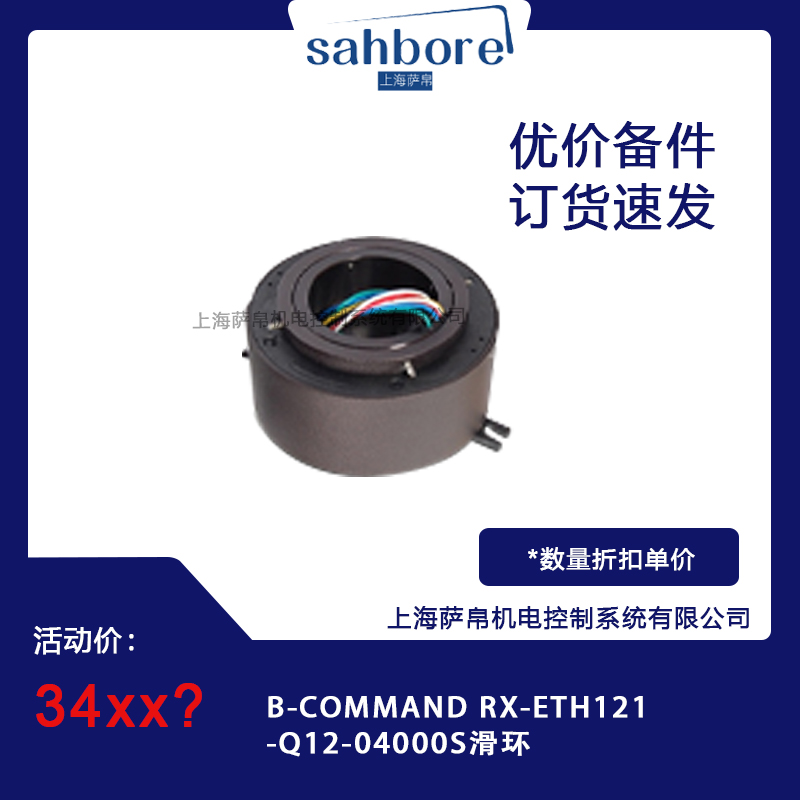

B-COMMAND RX-ETH121-Q12-04000S是德国B-COMMAND公司推出的RX-ETH系列千兆以太网专用导电滑环，属于紧凑型空心轴结构的高性能旋转电气接头。该产品专为在旋转运动中实现稳定、无损耗的以太网数据传输而设计，支持100M及1000M以太网信号，同时可混合传输电力与其他中低频信号。RX-ETH121-Q12-04000S中的"121"代表1路千兆以太网通道，"Q12"代表特定的接触材料与电气配置组合，"04000S"则对应约40毫米的紧凑法兰外径、特定的外壳长度及出线规格，是一款面向精密旋转数据传输场景的高集成度解决方案。
该滑环专为250MHz频率信号设计，支持100M Base-T及1000M Base-T以太网信号传输。采用贵金属接触材料配合超硬镀金处理工艺，确保传输过程中不丢包、不串码，回损小、插入损耗小，误码率可低至10的负11次方级别，满足工业级数据传输的严苛要求。
除数据传输外，该滑环支持以太网供电（PoE）功能，可同时为旋转端的网络摄像头、传感器等设备供电，省去额外的电力滑环，大幅简化系统结构。同时可混合传输多通道中低频信号及电流，实现数据与电力的一体化旋转传输。
采用空心轴结构，旋转轴中心留有通孔，允许电缆、气管、液压管等直接穿过，避免导线在旋转过程中扭伤缠绕。通孔直径根据04000S规格约为10至15毫米，安装方式支持法兰式与过孔式两种，适配多种机械结构。
接触部分采用金合金等贵金属材料，配合B-COMMAND专利纤刷技术，实现低接触压力、低磨损、低噪音的免维护运行。机械寿命可达8000万转以上，在工业自动化场景中可稳定运行数十年。
防护等级可达IP51至IP68，根据具体配置不同有所差异。外壳采用铝合金或不锈钢材质，具备耐油密封结构，可在高温、低温、高湿、粉尘等恶劣工业环境中长期稳定运行。
04000S规格对应约40毫米法兰外径，属于B-COMMAND紧凑型系列，整体尺寸小巧，重量轻便，便于在空间受限的设备中快速部署，特别适合精密转台、小型云台等应用。
标配RJ45工业接口，支持CAT5、CAT5e、CAT6等以太网线标准，与现有网络设备无缝对接，安装调试极为便捷。
RX-ETH121-Q12-04000S支持100M和1000M以太网。若传输距离短、数据量不大，100M即可满足需求；若需传输高清视频或大数据量，建议选择千兆版本。选型时务必确认实际网络带宽需求，避免带宽瓶颈。
型号中"121"代表1路千兆以太网通道。若系统需要多路独立以太网传输（如多路摄像头同时回传），可考虑B-COMMAND同系列多通道型号，最多可支持8路以太网通道。
若旋转端除以太网外还需要传输电力、USB、CAN Bus、伺服信号等，可利用该滑环的混合传输能力，在同一滑环上集成多路信号，避免使用多个滑环增加系统复杂度。
该型号支持法兰式和过孔式两种安装方式，法兰外径约40毫米。选型时需确认设备旋转部分的轴径、法兰接口尺寸以及可用安装空间。具体法兰直径和轴径参数请参照B-COMMAND官方数据手册。
额定转速通常为0至600 RPM，若应用场景转速更高需确认是否超出规格。工作温度范围一般为零下40摄氏度至正80摄氏度或正125摄氏度（视具体配置），需确保实际工况在允许范围内。
若使用环境存在水溅、粉尘或腐蚀性气体，需选择IP65及以上防护等级的配置。户外安装建议选择IP67或IP68等级，并确认密封件材质与实际介质的兼容性。
品牌与产地为德国B-COMMAND，产品型号为RX-ETH121-Q12-04000S，属于RX-ETH系列千兆以太网专用导电滑环。
信号类型为100M Base-T及1000M Base-T以太网，支持PoE供电。
以太网通道数为1路。
工作频率为250MHz，针对高速数据传输优化设计。
误码率BER低于10的负11次方，信噪比极高。
接触材料为贵金属（金合金），采用超硬镀金处理工艺。
绝缘电阻大于等于500MΩ每500VDC。
接触电阻小于20毫欧（AWG16规格，300毫米导线）。
耐压强度为1000VDC。
额定转速为0至600 RPM。
机械寿命大于等于8000万转（视实际转速而定）。
工作温度范围为零下40摄氏度至正80摄氏度（部分配置可达正125摄氏度）。
防护等级为IP51至IP68（视具体配置）。
接口类型为RJ45，支持CAT5、CAT5e、CAT6标准。
安装方式为法兰式或过孔式（空心轴）。
外壳材质为铝合金或不锈钢。
导线规格为UL Teflon导线，AWG22或AWG16，线长可定制。
法兰外径约40毫米。
空心轴通孔直径约10至15毫米。
产品通过CE及RoHS认证。
RX-ETH121-Q12-04000S采用紧凑型空心轴设计，整体尺寸在B-COMMAND以太网滑环系列中属于小型规格。
法兰外径约40毫米，这也是型号中"04"的含义所在。法兰采用标准圆形安装面，可直接适配主流精密转台与云台设备的安装孔位，替换安装极为便捷。
空心轴通孔直径约10至15毫米，支持电缆、气管等直接穿过，避免旋转绕线。
整体长度根据通道数和外壳类型较为紧凑，单路以太网配置长度约30至50毫米，便于在空间受限的设备中安装。
电气接线端配备工业级防水接头，导线长度可根据实际安装需求定制。
旋转摄像头、云台摄像机与控制中心之间的千兆以太网视频传输，是该滑环最典型的应用场景。支持1080P及以上高清视频实时回传，不丢包、不卡顿，广泛用于智慧城市、园区安防、交通监控等领域。
机器人关节、机械手旋转工作台、加工中心转台等需要无限连续旋转的机电系统中，实现控制信号与以太网数据的同步传输，避免导线扭伤并简化机械结构。
风力发电机机舱偏航系统中的以太网通信，以及风电机组状态监测数据的实时回传。高防护等级与长寿命特性使其能够适应风电户外恶劣环境。
船载雷达、车载卫星天线、军事雷达等需要360度旋转的天线系统中，实现高速数据的无限制旋转传输，确保通信链路不中断。
CT机扫描架旋转部分与静止部分之间的数据与控制信号传输，是医疗滑环的核心应用之一。B-COMMAND滑环在医疗影像设备领域拥有深厚积累，可靠性极高。
旋转灌装生产线、打标机、包装转台等场景中，实现PLC通信与视觉检测数据的连续旋转传输，提升产线自动化水平。
LED旋转显示屏、升降舞台、过山车等娱乐设施中的视频信号与控制信号传输，支持PoE供电可简化布线。
因该型号法兰外径仅约40毫米，特别适合实验室精密转台、光学测试平台等对安装空间有严格要求的场景。
B-COMMAND RX-ETH121-Q12-04000S是一款专为千兆以太网旋转传输打造的紧凑型高端导电滑环，以贵金属接触与超硬镀金工艺确保数据传输的稳定性与超低误码率，以空心轴结构实现便捷过线与混合信号传输，以约40毫米的紧凑法兰外径适应精密设备的严苛空间要求，以IP68高防护等级与8000万转超长寿命适应各类严苛工业环境。从安防监控到工业机器人，从风力发电到医疗CT，从雷达天线到精密测试转台，RX-ETH121-Q12-04000S以其卓越的传输性能和可靠的免维护设计，成为紧凑型旋转以太网传输领域的标杆产品。
