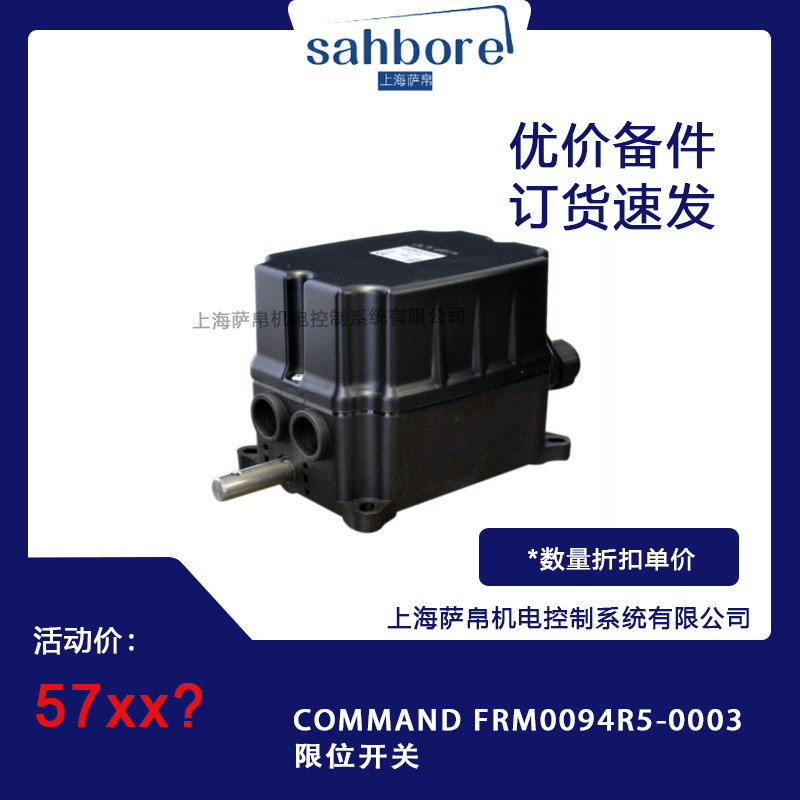

COMMAND FRM0094R5-0003是德国B-COMMAND公司推出的FRM系列旋转限位开关，也被称为凸轮计数器或偏航解缆开关。该产品专为风力发电机组的偏航系统设计，用于风机机舱偏航角度的实时监测、左右极限位置保护以及自动解缆控制。FRM0094R5-0003采用凸轮旋转触发微动开关的工作原理，内置5组独立可编程凸轮，能够实现多段位置控制与多圈计数，是风电行业中极为关键的安全与控制元件。
FRM0094R5-0003内置5组独立凸轮（R5代号即代表5组凸轮），每组凸轮的触发角度均可独立设定。这意味着用户可以根据风机偏航逻辑灵活配置多个触发点，分别用于偏航左极限、偏航右极限、解缆启动、解缆复位等不同控制节点，一只开关即可替代多只传统限位开关，大幅简化电气控制回路。
该型号支持0至3圈的连续计数功能，配合0.1度的角度分辨率和正负0.1毫米的重复定位精度，能够对风机机舱的偏航角度进行高精度实时追踪。这一特性对于需要精确解缆的大型风电机组尤为重要，可有效避免电缆过度扭转导致的损坏。
产品采用压铸铝外壳配合不锈钢输入轴，整机密封设计达到IP67防护等级，能够完全防尘并承受短时水浸。同时具备耐油密封结构，可在风电机组常见的低温、高湿、盐雾、油污等恶劣户外环境中长期稳定运行。
机械寿命高达1000万次以上，电气寿命不低于30万次，远超普通限位开关。在风电机组偏航系统通常每天动作数十次的工况下，该产品可稳定运行数十年，真正实现免维护设计。
5组SPDT干接点输出（常开/常闭独立），无需外部供电即可直接接入PLC安全回路或控制系统。干接点方式天然抗电磁干扰，特别适合风电场强电磁环境下的可靠信号传输。
工作温度范围为零下40摄氏度至正80摄氏度，存储温度为零下30摄氏度至正60摄氏度。抗冲击与抗振动能力达到100N，完全适配风机运行中持续存在的振动与冲击工况。
FRM0094R5-0003是专为风电偏航与解缆设计的专用型号，其3圈计数与5组凸轮配置均围绕偏航逻辑优化。若应用场景为起重机、港口机械或工程机械的旋转限位，需考虑B-COMMAND同系列其他型号（如FRM0100R4、FRM0150R2等），切勿盲目套用。
型号中0094代表94毫米法兰直径，输入轴为φ14毫米键槽轴。选型时需确认风机偏航机构的法兰接口尺寸与轴径是否匹配。若原装为94毫米法兰规格，则FRM0094R5-0003可直接替换，无需更改安装支架。
R5代表5组凸轮，适用于需要多段控制的偏航系统（如左极限、右极限、解缆上限、解缆下限、零位反馈）。若仅需简单的两极限保护，可考虑凸轮组数更少的型号以降低成本。但对于有解缆需求的风机，强烈建议选用5组或以上凸轮配置。
该产品输出为无源干接点（5组SPDT），触点容量为5安培每250伏交流或3安培每30伏直流。选型时需确认PLC或安全继电器的输入模块支持干接点信号，并核算触点容量是否满足回路电流需求
品牌与产地为德国B-COMMAND，产品型号为FRM0094R5-0003，属于FRM系列旋转限位开关暨凸轮计数器。
工作原理为凸轮旋转触发微动开关，支持可编程计数与角度控制。
计数范围为0至3圈，专为风电偏航角度监测设计。
角度分辨率为0.1度，线性重复精度为正负0.1毫米。
凸轮组数为5组（R5），每组触发点可独立设定。
输入轴规格为φ14毫米键槽轴，采用法兰安装方式。
机械寿命大于等于1000万次，电气寿命大于等于30万次。
防护等级为IP67，可防尘防水浸。
外壳材质为压铸铝，输入轴材质为不锈钢，配备耐油密封。
输出类型为5组SPDT干接点，每组含常开与常闭触点。
触点容量为5安培每250伏交流，或3安培每30伏直流。
供电方式为无源干接点，无需外部电源。
接线方式为多芯屏蔽电缆，配备IP67防水接头。
工作温度范围为零下40摄氏度至正80摄氏度。
存储温度范围为零下30摄氏度至正60摄氏度。
抗冲击与抗振动能力为100N。
产品认证为CE、RoHS，符合风电安全标准。
FRM0094R5-0003的法兰直径为94毫米，这也是型号中0094的含义所在。法兰采用标准圆形安装面，可直接适配主流风机偏航机构的安装孔位，替换安装极为便捷。
输入轴直径为14毫米，采用键槽连接方式，确保与偏航齿轮或联轴器的可靠同步转动，避免打滑导致的计数误差。
整体外壳为压铸铝材质，尺寸紧凑，重量轻便，便于在风机机舱有限的安装空间内快速部署。
电气接线端配备IP67防护等级的多芯屏蔽电缆接头，线缆长度可根据实际安装需求定制。
这是FRM0094R5-0003最主要的应用场景。用于风机机舱偏航角度的实时监测、偏航左极限与右极限保护、自动解缆控制以及偏航零位反馈，是保障风机安全运行的关键元件。
通过3圈连续计数与5组凸轮的多段控制，实现电缆扭转圈数的精确统计与解缆自动启停，有效防止因电缆过度扭转而造成的损坏，减少停机维修次数。
龙门吊、岸桥、塔吊等起重设备的旋转机构角度监测与极限保护，IP67防护等级与高抗振动能力使其能够胜任港口与矿山的恶劣工况。
旋挖钻机、泵车、挖掘机等工程机械的回转角度检测与限位保护，5组独立凸轮可灵活设定多个工作角度触发点。
自动化分度转盘、旋转工作台的位置计数与多段限位控制，高重复精度确保分度定位的准确性。
COMMAND FRM0094R5-0003是一款专为风电偏航与解缆系统量身打造的高性能旋转限位开关。它以5组独立可编程凸轮实现多段位置控制，以3圈计数与0.1度分辨率保障角度监测精度，以IP67防护与千万次机械寿命适应风电户外恶劣环境，以无源干接点输出确保信号传输的抗干扰能力。从风机偏航极限保护到自动解缆控制，从起重机械旋转限位到工程机械角度检测，FRM0094R5-0003以其专业的设计、卓越的可靠性和灵活的可编程性，成为工业旋转限位与位置计数领域的标杆产品。
