一、产品介绍

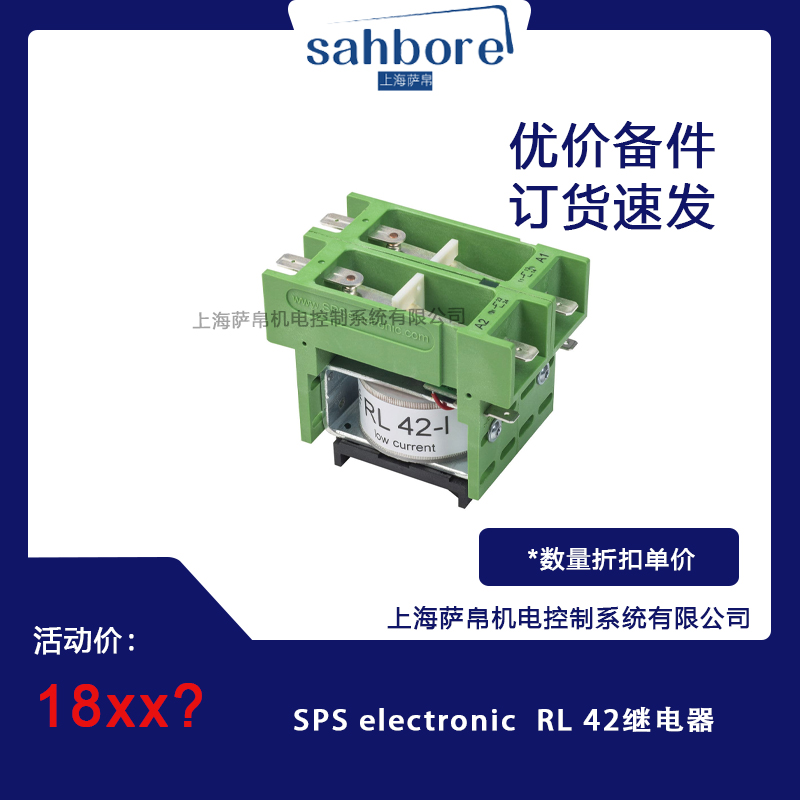

SPS electronic RL 42 继电器是德国 SPS electronic GmbH 公司推出的一款机电式高压继电器，属于 RL 系列高压继电器家族中的经典主力型号。SPS electronic 公司成立于 1980 年，总部位于德国，专注于电气安全领域测试技术的研发、生产与销售，拥有超过四十年的行业经验。RL 42 继电器专为需要切换高电压与高电流的严苛应用场合而设计，最大可切换 5,000 V AC 电压与 30 A 电流，同时还能在 mV 级别切换极小电压、在 mA 级别切换极小电流，对开关触点质量要求极高。

二、功能特点

1 高压大电流切换能力：RL 42 可切换高达 5,000 V AC 的电压，同时支持高达 30 A 的持续电流，是普通继电器无法替代的高压切换方案。

2 双刀双掷触点配置：RL 42 配备 2 个转换触点（双刀双掷），可同时切换主电路和辅助电路，满足复杂测试系统的多路切换需求。

3 极低接触电阻：触点采用强制引导（正向驱动）设计，接触电阻小于 10 毫欧，确保在 mV 级别的小电压切换中仍能保持极高的测量精度。

4 超长使用寿命：经广泛验证的机电式继电器技术，几乎可以提供无限的使用寿命，满足工业用途对长寿命的严格要求。

5 恒定电流线圈控制：线圈以恒定电流工作，无论控制电压如何变化，工作特性一致，确保切换性能稳定可靠。

6 低压差型号可选：RL 42-L（低电流版本）在 RL 42 基础上开发，功耗仅为传统型号的约 30%，仅需 1.7 瓦，大幅降低发热，适合大型继电器矩阵应用。

7 强制引导触点：主电路和辅助电路均为双刀双掷常闭触点，具备强制引导功能，确保触点切换的可靠性和安全性。

8 接触保护兼容：SPS electronic 专门开发了 DK 21 接触保护装置，可插入现有 RL 42 继电器中，保护用户免于接触带电导体，必要时可轻松移除。

9 LED 状态显示：继电器配备 LED 指示灯，可直观显示励磁线圈的通断状态，便于调试和监控。

10 螺丝端子连接：开关电路和励磁线圈均使用螺丝端子连接，安装简便可靠，适合工业现场接线。

三、选型指南

1 按触点数量选择：RL 42 为 2 个转换触点（双刀双掷），如需 1 个转换触点可选 RL 21，如需更高电压可选 RL 42-H 或 RL 38-H。

2 按功耗选择：标准 RL 42 功耗较高，如需低功耗（约 1.7 瓦）可选 RL 42-L（低电流版本），功耗仅为传统型号的 30%，适合大型矩阵应用。

3 按工作电压选择：标准 RL 42 最大切换 5,000 V AC，如需更高电压（最高 10,000 V）可选 RL 42-H 或 RL 38-H 系列。

4 按控制电压选择：标准励磁线圈电压为 24 V DC / 0.20 A，如需其他控制电压需确认具体型号。

5 按持续电流选择：主电路最大持续电流 30 A AC/DC，辅助电路最大 2 A，如需更大电流需选配其他型号。

6 按安装方式选择：支持 35 mm 顶帽导轨卡扣安装和螺丝安装两种方式，螺丝安装尺寸为 4 个直径 4.5 mm 孔（35 mm × 75 mm）。

7 按防护等级选择：标准 RL 42 防护等级为 IP20，如需更高防护需选配带防护外壳的版本。

8 按接触保护选择：如需用户安全防护，可选配 DK 21 接触保护装置，可插入现有继电器中使用。

9 按同系列对比选择：RL 20 为 RL 42 的升级版，具有集成结构性触点保护和更低接触电阻；RL 42-L 为低功耗版；RL 42-H 为更高电压版。

四、技术参数

品牌为德国 SPS electronic。系列型号为 RL 42（高压机电继电器）。最大开关电压为 5,000 V AC。最大持续电流为 30 A（主电路和辅助电路）。触点配置为 2 个转换触点，双刀双掷，强制引导触点。辅助触点为常闭（NC）触点。励磁线圈电压为 24 V DC。励磁线圈电流为 0.20 A（标准版），RL 42-L 版本功耗仅 1.7 W。接触电阻小于 10 毫欧。开关频率最大为 3 次/秒。测试电压为触点/励磁线圈 20,000 V DC，触点/触点 8,000 V DC。载体材料为 PA6 V0 和 PC V0。防护等级为 IP20。工作温度为 5°C 至 55°C，存储温度为 0°C 至 40°C。安装方式为 35 mm 顶帽导轨卡扣安装或螺丝安装（4 × 直径 4.5 mm 孔，35 mm × 75 mm）。状态显示为 LED 指示灯。连接方式为螺丝端子。重量约 430 克。认证为 CE 认证。

五、产品尺寸

1 整体结构：RL 42 继电器整体呈长方体形状，由高强度工程塑料外壳（PA6 V0 / PC V0）、内部电磁线圈、强制引导触点组、LED 指示灯及螺丝端子组成，结构紧凑坚固。

2 主体尺寸：高度约 100 mm（3.9 英寸），宽度约 56 mm（2.2 英寸），深度约 85 mm（3.3 英寸），整体体积适中，便于在测试柜和开关柜中集成安装。

3 安装尺寸：支持 35 mm 标准顶帽导轨（符合 DIN EN 60715 标准），也可通过 4 个直径 4.5 mm 螺丝孔（35 mm × 75 mm 间距）固定安装。

4 端子尺寸：开关电路和励磁线圈均采用螺丝端子连接，接线方便可靠，适合不同线径的导线连接。

5 重量：约 430 克（0.95 磅），在同规格高压继电器中属于轻量化设计，对导轨和安装板的承重要求低。

6 触点区域尺寸：触点组位于继电器中部，双刀双掷结构，触点间距和布局经过优化设计，确保高压切换时的安全性和可靠性。

六、应用领域

1 安全与功能组合测试系统：RL 42 是安全和功能测试系统中的核心切换元件，用于电工产品的高压测试（几 kV）和功能测试（如电动机 30 A 电流测试）。

2 高压测试设备：广泛用于 SPS electronic 自产的高压测试仪、耐压测试仪、绝缘测试仪等设备中，作为内部高压切换继电器。

3 电动机测试：在电动机功能测试中，RL 42 可切换高达 30 A 的电流，同时在 mV 级别精确切换小电压，满足电动机特性测试需求。

4 开关柜与配电盘制造：RL 42 用于系统和配电盘制造中的实用且功能强大的应用，经广泛验证的技术可提供极长使用寿命。

5 电气安规测试：用于家电、电动工具、医疗设备等产品的电气安全测试，切换高压进行耐压和绝缘测试。

6 工业自动化测试台：用于汽车电子、航空电子、军工电子等领域的产品出厂测试，作为高压切换和信号路由的核心元件。

7 实验室测试系统：用于高校和科研机构的电气安全实验室，作为高压测试系统的标准配置继电器。

8 继电器矩阵应用：多个 RL 42 组合使用可构建大型继电器矩阵，RL 42-L 低功耗版本特别适合此类应用，发热量低，系统散热压力小。

9 浪涌与脉冲测试：配合浪涌测试仪使用，在浪涌电压测试中切换高压脉冲信号。

10 定制测试系统：SPS electronic 可根据客户需求，以 RL 42 为核心元件量身定制安全和功能测试系统。

七、总结

SPS electronic RL 42 继电器是德国 SPS electronic 公司推出的一款经典高压机电继电器，凭借 5,000 V AC / 30 A 的超强切换能力、双刀双掷强制引导触点、小于 10 毫欧的极低接触电阻、恒定电流线圈控制、LED 状态显示以及经四十余年验证的超长使用寿命，成为电气安全测试领域中高压切换的标杆产品。其标准版适合一般高压测试应用，RL 42-L 低功耗版本（仅 1.7 瓦）特别适合大型继电器矩阵，RL 42-H 可满足更高电压需求。100 mm × 56 mm × 85 mm 的紧凑尺寸和约 430 克的轻量化设计使其能便捷集成于各类测试柜和开关柜中，35 mm 导轨和螺丝双安装方式适应多种安装环境。
