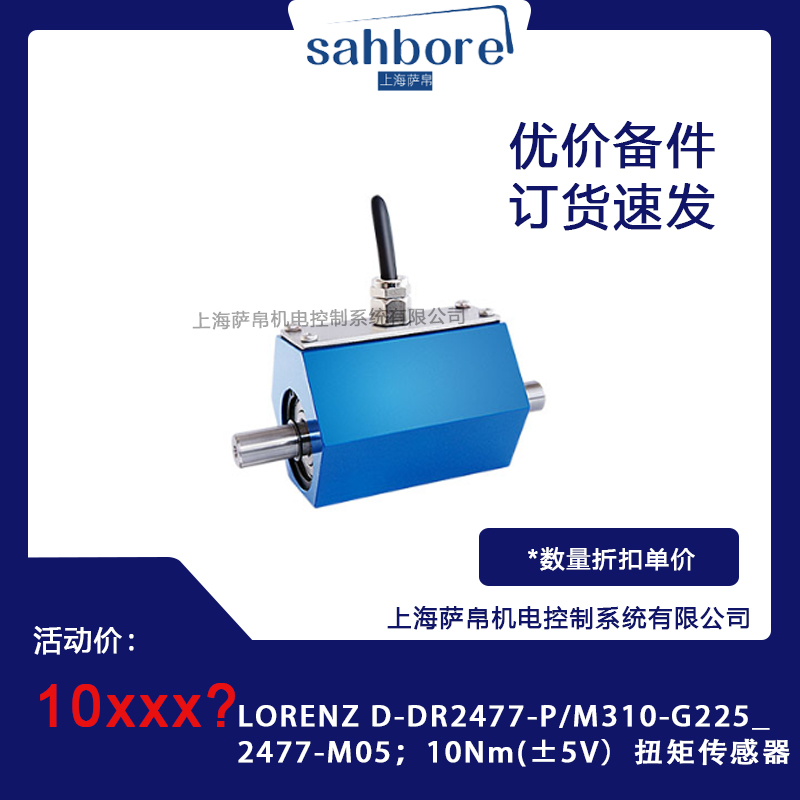

一、产品介绍

LORENZ D-DR2477-P/M310-G225_2477-M05；10Nm(±5V) 是德国 LORENZ Messtechnik公司推出的一款高精度动态扭矩传感器，属于 DR-2477-P 系列，后缀 "M310" 表示法兰接口规格为 M310，"G225" 表示轴端连接方式为带键槽（Keilnut）设计，"2477-M05" 为该款的具体配置代码。本型号标称扭矩为 10Nm，默认输出信号为 ±5V 模拟电压，是 LORENZ DR-2477 系列中最畅销的中等量程型号之一。该传感器采用非接触式能量与信号传输技术，内置集成测量放大器，无需额外配置信号调理模块，即可直接输出标准模拟信号。DR-2477-P 中的 "P" 通常表示该版本经过特殊优化，适用于需要较高防护等级或特殊环境条件的应用场合。

二、功能特点

1 非接触式信号传输：采用非接触式（无线）能量传输与信号传输技术，转子与定子之间无需电刷或导电滑环，彻底消除了因接触磨损导致的信号失真和维护需求，测量数据真正免维护。

2 集成测量放大器：传感器内置有源测量放大器，默认输出 ±5V 模拟信号，也可选配 ±10V 模拟输出、RS485 数字接口或 USB 接口，即插即用，便于直接接入 PLC、数显表或上位机软件。

3 高精度测量：标称扭矩 10Nm，精度等级 0.25% F.S.，线性误差极低，在整个工作行程内输出信号与扭矩严格成线性关系，满足中等精度工业测量需求。

4 高速旋转能力：速度限制高达 10000 min⁻¹（即 10000 转/分钟），配合非接触式设计，可在高转速下长期稳定运行，适合发动机、电机等中高速旋转部件的扭矩监测。

5 高扭转刚度与低回弹率：回弹率极低，动态响应快，适合需要快速扭矩变化检测的场合，对被测系统的动态特性影响极小。

6 带键槽轴端设计：G225 后缀表示轴端为带键槽（Keilnut）连接，安装简单可靠，可直接通过键槽与被测轴连接，无需额外加工轴端。

7 M310 法兰接口：采用 M310 法兰安装，轴向长度短，转动惯量低，便于在紧凑空间内集成安装。

8 可选速度/角度测量：可选配集成速度和角度测量功能，在测量扭矩的同时同步获取转速和转角信息，为设备运行状态评估提供更全面的数据支持。

9 坚固耐用：不锈钢外壳结构，抗冲击、抗振动，适应工业现场的恶劣环境。

10 丰富的量程覆盖：DR-2477 系列量程覆盖 0.2Nm 至 200Nm，本型号 10Nm 属于中等量程，是性价比极高的通用型号。

三、选型指南

1 按扭矩量程选择：本型号标称扭矩为 10Nm，属于 DR-2477 系列中等量程。如需更小量程可选 2Nm、5Nm，如需更大量程可选 20Nm、50Nm、100Nm、200Nm 等。

2 按输出信号选择：默认输出为 ±5V 模拟信号。如需 ±10V 模拟输出，可选配 Option Ausgangssignal ±10V（Art.-Nr. 103562）。如需数字接口，可选 RS485 版本（抗干扰能力强，适合长电缆传输）或 USB 版本（即插即用，无需额外放大器，适合 PC 直连）。

3 按法兰接口选择：M310 表示法兰接口规格，如需其他接口（如 M250、M350、M420 等），需确认具体后缀或联系 LORENZ 定制。

4 按轴端连接方式选择：G225 表示带键槽（Mit Keilnut）连接，如需无键槽版本（Ohne Keilnut），需选配相应代码。

5 按防护等级选择：标准版本防护等级可达 IP65，如需更高防护（如 IP67），需选配特殊密封版本。"P" 后缀通常表示防护性能经过优化。

6 按是否需要速度/角度测量选择：如需同步测量转速和角度，需在选型时明确标注配置速度/角度测量选项，该功能可选但非标配。

7 按配套放大器选择：默认内置放大器，无需额外配置。如使用旧系统需要外接放大器，可选配 E-LCV/U10（Art.-Nr. 108035）或 GM40（支持 4-20mA 输出）等。

8 按过载保护选择：如用于可能出现意外过载的场合，建议选配 Option 100% Kontrollsignal（Art.-Nr. 100218），实现 100% 量程监控和过载保护。

四、技术参数

品牌为德国 LORENZ Messtechnik。系列型号为 D-DR2477-P。具体订货号为 M310-G225_2477-M05。传感器类型为动态扭矩传感器（旋转式，非接触式信号传输）。标称扭矩为 10Nm。测量范围覆盖 0.2Nm 至 200Nm（同系列）。精度等级为 0.25% F.S.。线性误差为 ±0.25% F.S.。重复性为 ±0.25% F.S.。回弹率极低（高扭转刚度）。驱动侧质量转动惯量极低。限制推力负载约 1000N 至 1680N（依具体配置）。速度限制为 10000 min⁻¹。极限扭矩为 130% 额定扭矩。服务扭矩为 120% 额定扭矩。破坏扭矩为 250% 额定扭矩。额定温度为 -10°C 至 +50°C。工作温度为 -10°C 至 +60°C。桥路电阻为 350Ω。激励电压为 2V 至 12V。最大供电电压为 15V。默认输出信号为 ±5V 模拟。可选输出为 ±10V 模拟、RS485 数字、USB 数字。法兰接口为 M310。轴端连接为带键槽（G225 / Keilnut）。防护等级为 IP65（标准，"P" 版本可达 IP67）。重量约 1.5kg 至 2.5kg（依具体配置）。

五、产品尺寸

1 整体结构：LORENZ D-DR2477-P/M310-G225 属于 DR-2477-P 系列有源动态扭矩传感器，采用非接触式能量与信号传输设计。传感器由定子（含测量放大器和线圈）和转子（含弹性轴和应变片）两部分组成，转子安装在被测轴上，定子固定在机架上，两者之间无机械接触，通过电磁感应实现能量供给和信号输出。

2 法兰尺寸：M310 法兰接口，法兰外径约 120mm 至 130mm，整体呈圆柱形，轴向长度极短，结构紧凑。

3 轴尺寸：采用圆柱形转轴设计，轴径根据 M310 法兰配标准轴径，带键槽（Keilnut）设计，与弹性轴一体加工，转动惯量极低。

4 重量：约 1.5kg 至 2.5kg（含内置放大器），在同量程（10Nm）动态扭矩传感器中属于轻量化设计。

5 电缆与接口：标配 6 针连接器，电缆长度可选（常见 3m 或定制长度），RS485 版本支持长距离传输，USB 版本支持 PC 即插即用。

六、应用领域

1 发动机测试台：用于汽车发动机、航空发动机、船舶柴油机等的输出扭矩和功率检测，10000 min⁻¹ 的高转速能力和非接触式设计使其成为发动机测试台的理想选择。

2 电机性能评估：用于伺服电机、步进电机、直流电机、永磁同步电机等的扭矩和功率检测，0.25% 的精度可准确捕捉中等负载下的扭矩变化。

3 变速箱与齿轮箱测试：用于变速箱、齿轮箱、减速机等传动部件的扭矩监测，动态响应快，适合瞬态扭矩测量。

4 制动系统测试：用于汽车制动系统、工业制动器的扭矩检测，高精度确保制动力矩的准确控制。

5 风力发电：用于风电机组变桨系统、偏航系统的扭矩监测，IP65 防护等级适应户外恶劣环境。

6 螺杆驱动技术：用于注塑机、挤出机等螺杆驱动设备的扭矩测量，非接触式设计适合长时间连续运行。

7 机器人与自动化：用于工业机器人关节、自动化产线驱动轴的扭矩反馈与控制，紧凑型设计便于嵌入有限空间。

8 实验室与研发：用于材料测试、轴承摩擦力矩测定、弹簧力测试等试验台应用，DAkkS 校准证书确保测量结果可追溯。

9 过程工业：用于化工、制药等流程工业中泵、阀门、搅拌器等设备的扭矩监控，为设备运行状态评估和故障预警提供数据支持。

10 包装机械与印刷机械：用于包装机输送、印刷机张力控制等中等扭矩场合，10Nm 量程完美匹配。

七、总结

LORENZ D-DR2477-P/M310-G225_2477-M05；10Nm(±5V) 是德国 LORENZ Messtechnik 公司推出的一款标称扭矩 10Nm 的高精度有源动态扭矩传感器，凭借非接触式信号传输技术、内置集成测量放大器、±5V 默认模拟输出以及高达 10000 min⁻¹ 的速度限制，在中等量程扭矩测量领域具有极高的性价比。其 0.25% F.S. 的测量精度、极短的轴向长度、高扭转刚度、M310 法兰带键槽（G225）的便捷安装方式以及 IP65（"P" 版本可达 IP67）的防护等级，使其成为发动机测试台、电机性能评估、变速箱测试、制动系统测试、风力发电、螺杆驱动技术、机器人关节控制、包装印刷机械等中等扭矩（10Nm）动态测量场合的理想选择。RS485 和 USB 数字接口的可选配置则使其能无缝接入各类 PLC、数显表和上位机软件系统，即插即用，大幅降低系统集成难度。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
