一、产品介绍

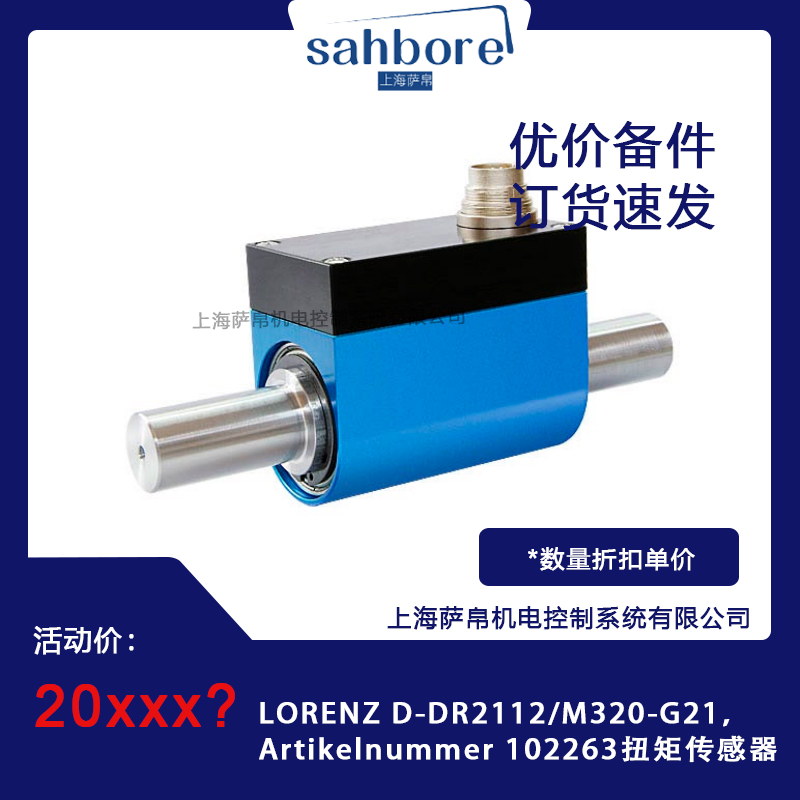

LORENZ D-DR2112/M320-G21，Artikelnummer 102263 是德国 LORENZ Messtechnik公司推出的一款高精度动态扭矩传感器，属于 DR-2112 系列有源旋转扭矩传感器。LORENZ Messtechnik 公司自1985年成立以来，一直专注于扭矩、力和称重等精密测量领域，是全球拥有最多品种扭矩传感器的制造商之一，拥有超过60年的测量技术积淀，并通过德国国家物理研究院 PTB 颁发的 DKD 证书认证，所有产品均符合 DIN EN ISO/IEC 17025 标准。该传感器采用非接触式能量与信号传输技术，内置集成测量放大器，可直接输出标准模拟信号，无需额外配置信号调理模块。

二、功能特点

1 非接触式信号传输：采用非接触式（无线）能量传输与信号传输技术，转子与定子之间无需电刷或导电滑环，彻底消除了因接触磨损导致的信号失真和维护需求，测量数据真正免维护。

2 集成测量放大器：传感器内置有源测量放大器，默认输出 ±5V 模拟信号，也可选配 ±10V 模拟输出、RS485 数字接口或 USB 接口，即插即用，便于直接接入 PLC、数显表或上位机软件。

3 高精度测量：标称扭矩 20Nm，精度等级 0.1% F.S.（可选 0.05% F.S.），非线性误差极低，在整个工作行程内输出信号与扭矩严格成线性关系，满足精密测量需求。

4 高速旋转能力：速度限制高达 15000 min⁻¹（即 15000 转/分钟），配合非接触式设计，可在高转速下长期稳定运行，适合发动机、电机等高速旋转部件的扭矩监测。

5 集成速度/角度测量：可选配集成速度和角度测量功能，在测量扭矩的同时同步获取转速和转角信息，为设备运行状态评估提供更全面的数据支持。

6 高扭转刚度与低回弹率：回弹率仅为 4.5×10³ Nm/rad，扭转角在额定负载下小于 0.5°，动态响应极快，适合需要快速扭矩变化检测的场合。

7 紧凑型设计：M320 法兰接口，轴向长度极短，转动惯量极低（驱动侧仅 1.2×10⁻⁵ kg·m²，测试侧仅 9.9×10⁻⁶ kg·m²），对被测系统的动态特性影响极小。

8 高轴向承载能力：支持 1680N 的轴向推力负载，适应各种安装工况下的附加轴向力。

9 坚固耐用：采用不锈钢外壳结构，抗冲击、抗振动，适应工业现场的恶劣环境，防护等级可达 IP65。

10 丰富的产品系列：同系列还提供 D-DR2112/M210、/M250、/M350、/M410、/M420、/M450 等不同量程版本，以及 DR-2112-P、DR-2112-R、DR-2112-R-P 等特殊配置，满足从 1N·m 到 20000N·m 的广泛量程需求。

三、选型指南

1 按扭矩量程选择：本型号 D-DR2112/M320-G21 的标称扭矩为 20Nm，属于中小量程。如需更小量程可选 M210（约 10Nm）或 M250（约 50Nm），如需更大量程可选 M350（约 50Nm）、M410（约 100Nm）、M420（约 200Nm）、M450（约 500Nm）等。

2 按输出信号选择：默认输出为 ±5V 模拟信号。如需 ±10V 模拟输出，可选配 Option Ausgangssignal ±10V（Art.-Nr. 103562）。如需数字接口，可选 RS485 版本（抗干扰能力强，适合长电缆传输）或 USB 版本（即插即用，无需额外放大器，适合 PC 直连）。

3 按是否需要速度/角度测量选择：如需同步测量转速和角度，需在选型时明确标注配置速度/角度测量选项，该功能可选但非标配。

4 按法兰接口选择：M320 表示法兰接口规格，如需其他接口（如 M210、M250、M350 等），需确认具体后缀或联系 LORENZ 定制。

5 按防护等级选择：标准版本防护等级可达 IP65，如需更高防护（如 IP67），需选配特殊密封版本。

6 按配套放大器选择：默认内置放大器，无需额外配置。如使用旧系统需要外接放大器，可选配 E-LCV/U10（Art.-Nr. 108035）或 GM40（支持 4-20mA 输出）等。

7 按应用转速选择：本型号速度限制为 15000 min⁻¹，如被测设备转速超过此值，需确认是否在允许范围内，或选择专为高速设计的 DR-2112-R（无轴承版本，更高转速）。

8 按过载保护选择：如用于可能出现意外过载的场合，建议选配 Option 100% Kontrollsignal（Art.-Nr. 100218），实现 100% 量程监控和过载保护。

四、技术参数

品牌为德国 LORENZ Messtechnik。系列型号为 D-DR2112。具体订货号为 M320-G21，Artikelnummer 102263。传感器类型为动态扭矩传感器（旋转式，非接触式信号传输）。标称扭矩为 20Nm。测量范围覆盖 0.1 至 20000N·m（同系列）。精度等级为 0.1% F.S.（可选 0.05% F.S.）。非线性误差为 ±0.1% F.S.。回弹率为 4.5×10³ Nm/rad。驱动侧质量转动惯量为 1.2×10⁻⁵ kg·m²。测试侧质量转动惯量为 9.9×10⁻⁶ kg·m²。限制推力负载为 1680N。速度限制为 15000 min⁻¹。极限扭矩为 130% 额定扭矩。服务扭矩为 120% 额定扭矩。破坏扭矩为 250% 额定扭矩。额定温度为 -5°C 至 +50°C。工作温度为 -10°C 至 +60°C。桥路电阻为 350Ω。激励电压为 2V 至 12V。最大供电电压为 15V。默认输出信号为 ±5V 模拟。可选输出为 ±10V 模拟、RS485 数字、USB 数字。连接器为 6 针。带宽为 70% 峰值到峰值。非重复性为 ±0.05%。

五、产品尺寸

1 整体结构：LORENZ D-DR2112/M320-G21 属于 DR-2112 系列有源动态扭矩传感器，采用非接触式能量与信号传输设计。传感器由定子（含测量放大器和线圈）和转子（含弹性轴和应变片）两部分组成，转子安装在被测轴上，定子固定在机架上，两者之间无机械接触，通过电磁感应实现能量供给和信号输出。

2 法兰尺寸：M320 法兰接口，法兰外径约 120mm，整体呈圆柱形，轴向长度极短，结构紧凑。

3 轴尺寸：采用圆柱形转轴设计，轴径根据 M320 法兰配标准轴径，与弹性轴一体加工，转动惯量极低。

4 重量：约 1.5kg 至 2.5kg（含内置放大器），在同量程（20Nm）动态扭矩传感器中属于轻量化设计。

5 电缆与接口：标配 6 针连接器，电缆长度可选（常见 3m 或定制长度），RS485 版本支持长距离传输，USB 版本支持 PC 即插即用。

6 安装尺寸：支持法兰安装，通过 M320 法兰与被测轴连接，具体安装孔位及法兰图纸建议参照 LORENZ 官方 DR-2112/M320 系列产品图纸确认。轴向和径向需通过弹性联轴器连接，避免刚性固定导致测量误差。

六、应用领域

1 发动机测试台：用于汽车发动机、航空发动机、船舶柴油机等的输出扭矩和功率检测，15000 min⁻¹ 的高转速能力和非接触式设计使其成为发动机测试台的理想选择。

2 电机性能评估：用于伺服电机、步进电机、直流电机、永磁同步电机等的扭矩和功率检测，高精度和快速动态响应可准确捕捉扭矩纹波等细微变化。

3 变速箱与齿轮箱测试：用于变速箱、齿轮箱、减速机等传动部件的扭矩监测，回弹率低、扭转角小，动态特性优异。

4 螺杆驱动技术：用于注塑机、挤出机等螺杆驱动设备的扭矩测量，非接触式设计适合长时间连续运行。

5 制动系统测试：用于汽车制动系统、工业制动器的扭矩检测，高精度确保制动力矩的准确控制。

6 风力发电：用于风电机组变桨系统、偏航系统的扭矩监测，IP65 防护等级适应户外恶劣环境。

7 机器人与自动化：用于工业机器人关节、自动化产线驱动轴的扭矩反馈与控制，紧凑型设计便于嵌入有限空间。

8 实验室与研发：用于材料测试、轴承摩擦力矩测定、弹簧力测试等试验台应用，DAkkS 校准证书确保测量结果可追溯。

9 过程工业：用于化工、制药等流程工业中泵、阀门、搅拌器等设备的扭矩监控，为设备运行状态评估和故障预警提供数据支持。

七、总结

LORENZ D-DR2112/M320-G21（Artikelnummer 102263）是德国 LORENZ Messtechnik 公司推出的一款 20Nm 标称扭矩的高精度有源动态扭矩传感器，凭借非接触式信号传输技术、内置集成测量放大器、±5V 默认模拟输出以及高达 15000 min⁻¹ 的速度限制，在精度、转速适应性和免维护性方面均处于行业领先水平。其 0.1% F.S. 的测量精度、4.5×10³ Nm/rad 的低回弹率、IP65 防护等级以及 -10°C 至 +60°C 的工作温度范围，使其成为发动机测试台、电机性能评估、变速箱测试、螺杆驱动技术、机器人关节控制等中小量程（20Nm）高动态扭矩测量场合的理想选择。RS485 和 USB 数字接口的可选配置则使其能无缝接入各类 PLC、数显表和上位机软件系统，即插即用，大幅降低系统集成难度。
