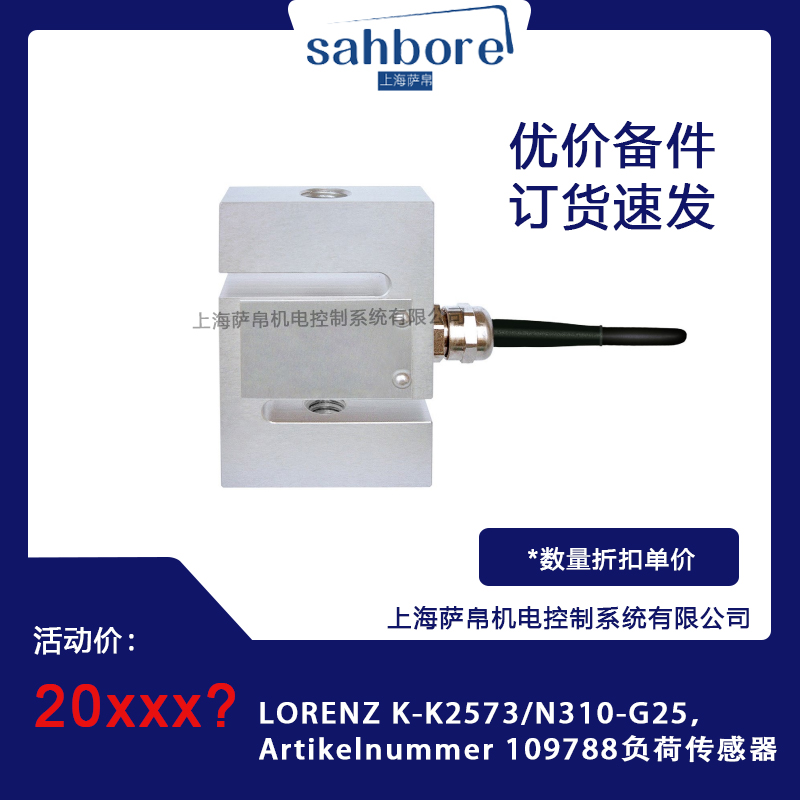

一、产品介绍

LORENZ K-K2573/N310-G25，Artikelnummer 109788 是德国 LORENZ Messtechnik（劳伦茨测量技术）公司推出的一款高精度拉压式负荷传感器（力传感器），属于 K 系列通用精密力传感器家族。LORENZ Messtechnik 公司自1985年成立以来，一直专注于力和扭矩测量领域，是全球知名的扭矩传感器与力传感器解决方案供应商，拥有超过60年的测量技术积淀，并通过 DIN ISO 9001 质量管理体系认证，其 DAkkS 校准实验室符合 DIN EN ISO/IEC 17025 标准。该传感器采用电阻应变式测量原理，专为工业自动化、试验台、过程控制等场景中的高精度力值测量而设计。

二、功能特点

1 高精度测量：采用精密电阻应变片全桥结构，线性精度可达 0.1% 以内，在整个工作行程内输出信号与负荷严格成线性关系，满足精密测量需求。

2 优异的长期稳定性：弹性体采用高品质合金钢材料，经精密加工和温度补偿处理，长期使用漂移极小，适合需要长期连续监测的场合。

3 拉压双向测量：该型号支持拉力和压力双向测量，一只传感器即可替代两只单向传感器使用，简化系统设计，降低成本。

4 坚固耐用：不锈钢外壳结构，抗冲击、抗振动，适应工业现场的恶劣环境，防护等级可达 IP65（≤1kN 量程），部分配置可达 IP67。

5 多种输出信号可选：提供标准 mV/V 应变电桥输出（如 1.000 mV/V），也可选配 ±10V、±5V、4-20mA 等经放大处理的输出信号，便于直接接入 PLC、数显表或数据采集系统。

6 灵活的安装方式：提供内螺纹或外螺纹两种连接方式，可根据被测对象灵活选择拉杆式或压头式安装，操作和组装简单。

7 可选 100% 监控信号：可选配 Option 100% Kontrollsignal（Art.-Nr. 100218）附件，实现过载保护和传感器状态监控，防止因意外过载导致传感器损坏。

8 定制化服务：LORENZ 提供针对特殊测量任务的定制解决方案，包括特殊量程、特殊温度范围（-40°C 至 +150°C 可选）、特殊防护等级等。

三、选型指南

1 按量程选择：K-K2573/N310-G25 的标准量程为 20kN（20000N），如需其他量程可参考同系列 K-13（50N 至 50kN）、K-12（2kN）、K-14（0.2kN 至 5kN）等型号。

2 按输出信号选择：标准版为 mV/V 输出（1.000 mV/V），如需直接接入控制系统，建议选配 E-LCV/U10（Art.-Nr. 100430）或 GM40 信号放大器，可转换为 ±5V、±10V 或 4-20mA 输出。

3 按螺纹规格选择：G25 表示螺纹接口规格，如需其他螺纹（如 M12、M16、G1/4 等），需确认具体后缀或联系 LORENZ 定制。

4 按工作温度选择：标准工作温度范围为 -10°C 至 +70°C，如需高温环境（最高 +150°C）或低温环境（最低 -40°C），需选配特殊版本。

5 按防护等级选择：标准版防护等级为 IP65，如需更高防护（如 IP67），需选配特殊密封版本。

6 按过载保护选择：如用于可能出现意外过载的场合，建议选配 Option 100% Kontrollsignal 附件，实现 100% 量程监控。

7 按配套放大器选择：E-LCV/U10 适合简单的信号放大，GM40 支持 4-20mA 输出并带有 I4 扩展功能，E-SI/U10 适合多通道系统集成。

四、技术参数

品牌为德国 LORENZ Messtechnik。系列型号为 K-K2573。具体订货号为 N310-G25，Artikelnummer 109788。传感器类型为拉压式负荷传感器（力传感器）。量程为 20kN（20000N）。输出灵敏度为 1.000 mV/V。非线性误差为 ±0.1% RO。重复性误差为 0.1% RO。桥路电阻为 350Ω（典型值）。激励电压为 2V 至 12V（最高 15V）。工作温度范围为 -10°C 至 +70°C（标准版，特殊版可达 -40°C 至 +150°C）。防护等级为 IP65（≤1kN 时可达 IP67）。过载能力为 150% RL。材质为不锈钢。重量约 1.5kg 至 2.5kg（依具体配置）。输出信号为 mV/V（可选配放大模块转换为电压或电流信号）。

五、产品尺寸

1 整体结构：LORENZ K-K2573/N310-G25 属于 K 系列通用精密力传感器，采用圆柱形不锈钢弹性体结构，内部由高精度合金钢弹性元件和电阻应变全桥组成。负荷作用于弹性体产生微小变形，应变片将变形转换为电阻变化，最终输出与负荷成正比的电信号。

2 外壳尺寸：主体为圆柱形不锈钢外壳，直径约 45mm 至 55mm，长度（含螺纹接口）约 120mm 至 150mm，整体结构紧凑坚固。

3 螺纹接口：G25 螺纹接口（外螺纹或内螺纹可选），螺纹尺寸符合 G1/4 至 G1/2 常见工业标准，便于与拉杆、压头或试验台夹具连接。

4 轴尺寸：测量轴线与传感器几何中心重合，轴向加载时偏心载荷影响极小，确保测量精度。

5 重量：约 1.5kg 至 2.5kg，在同量程（20kN）传感器中属于中等偏轻，便于安装和搬运。

六、应用领域

1 材料试验机：用于万能试验机、拉力试验机、压力试验机中的力值测量，20kN 量程适合中等负荷的材料拉伸、压缩、弯曲测试。

2 试验台与测试平台：用于螺丝刀扭矩-拉力联合测试、轴承摩擦力矩测定、弹簧力测试等试验台，双向测量特性可同时获取拉力和压力数据。

3 工业过程控制：用于压入力测量、铆接力监控、冲压力控制等工业过程监控场合，高精度和长期稳定性确保产品质量。

4 绳索与弹力测量：用于钢丝绳张力监测、皮带张紧力测量、弹簧弹力检测等，操作力检查简单可靠。

5 称重与配料系统：配合数显仪表或控制器，可用于中等量程的工业称重和配料控制，替代传统称重传感器。

6 液压与气动系统：用于液压缸、气缸的输出力监控，确保执行机构动作力值一致。

7 汽车与航空航天：用于汽车零部件测试、航空设备中需要高精度力值测量的场合，LORENZ 产品已通过相关行业认证。

8 医疗与食品设备：用于 CT 设备床体移动、康复设备关节驱动、食品加工设备中的力值监控，低噪音特性适合洁净环境。

七、总结

LORENZ K-K2573/N310-G25（Artikelnummer 109788）是德国 LORENZ Messtechnik 公司推出的一款 20kN 量程高精度拉压式负荷传感器，凭借超过60年的力与扭矩测量技术积淀和 DAkkS 校准实验室的品质保障，在精度、长期稳定性和可靠性方面均处于行业领先水平。其 ±0.1% 的线性精度、1.000 mV/V 的标准输出、IP65 防护等级以及 -10°C 至 +70°C 的工作温度范围，使其成为材料试验机、工业过程控制、试验台测试、绳索张力测量等中等量程（20kN）应用场景的理想选择。拉压双向测量的设计进一步简化了系统配置，可选配的 E-LCV/U10、GM40 等信号放大器则使其能无缝接入各类 PLC 和数据采集系统。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
