一、产品介绍

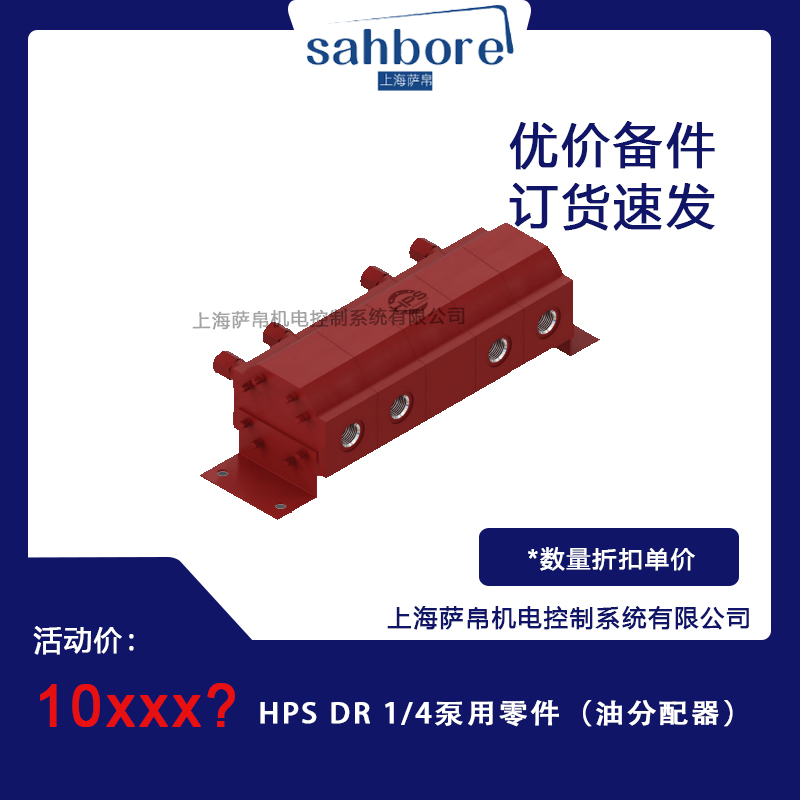

HPS DR 1/4 泵用零件（油分配器）是法国 HPS（Hydraulique Production Systems）公司推出的一款齿轮旋转式油路平衡器，型号为 DR 1/4（即 1 进 4 出的四路等量分流器）。该油分配器采用精密齿轮结构，可将输入的液压油等量分配至 4 路出口，确保各支路流量一致，实现多个液压缸的严格同步运动。

二、功能特点

1 等量分流：采用精密齿轮旋转结构，将输入流量精确均分为 4 路，各支路流量一致，同步精度极高，确保多个执行机构动作严格一致。

2 高压大流量：极限工作压力达 210 bar，流量范围覆盖 6 至 170 升/分钟（L/min），适用于工业级中高压液压系统。

3 旋转式设计：属于齿轮旋转油路平衡器，可集成于回转平台、滚筒等动态液压系统中使用，支持在旋转部件中稳定工作。

4 坚固耐用：主体采用高强度钢制结构，耐压抗冲击，适合冶金、压铸、工程机械等恶劣工业环境。

5 高精度制造：每腔排量为 2.11 cm³，在 2000 rpm 工况下每腔流量为 4.22 L/min，分流精度高，重复性好。

6 标准系列化：DR 1/4 属于 HPS 标准范围（Standard Range）产品，便于选型、安装与后期维护更换。

7 多工况适配：支持入口压力 200 bar、出口压力 240 bar 的宽压差工作范围，适应多种液压系统配置。

三、选型指南

1 按出口路数选择：DR 1/4 为 4 路出口等量分流，如需 2 路可选 DR 1/2，3 路可选 DR 1/3，需根据液压缸数量确定。

2 按流量范围选择：DR 1/4 的流量范围为 6 至 170 L/min，若系统总流量在此范围内可直接选用。若流量超过 170 L/min，需考虑更大规格或并联使用。

3 按工作压力选择：极限工作压力为 210 bar，入口压力 200 bar，出口压力 240 bar。若系统工作压力低于此值，可选低压版本以降低成本。

4 按转速匹配选择：在 2000 rpm 工况下每腔流量为 4.22 L/min，总入口流量约 16.88 L/min；在 3500 rpm 工况下每腔流量为 7.39 L/min，总入口流量约 29.54 L/min。需根据驱动转速确认实际流量是否满足需求。

5 按安装方式选择：支持法兰安装、螺纹安装等多种方式，具体安装孔位及法兰尺寸建议参照 HPS 官方 DR 1/4 产品图纸确认。

6 按应用场景选择：若用于旋转设备（如回转平台、滚筒），需确认选用旋转式油路平衡器版本；若用于固定设备的多缸同步，标准版即可满足。

四、技术参数

品牌为法国 HPS（Hydraulique Production Systems）。型号为 DR 1/4。产品类型为齿轮旋转式油路平衡器（油分配器）。腔体数为 4。每腔排量为 2.11 cm³。每腔在 2000 rpm 工况下流量为 4.22 L/min。2000 rpm 工况下最小入口流量为 16.88 L/min。每腔在 3500 rpm 工况下流量为 7.39 L/min。3500 rpm 工况下入口流量为 29.54 L/min。入口压力为 200 bar。出口压力为 240 bar。极限工作压力为 210 bar。主体材质为高强度钢。防护等级视具体配置而定。工作温度范围覆盖工业标准温区。重量约 1.5 kg 至 2.5 kg（依具体配置）。

五、产品尺寸

1 整体结构：HPS DR 1/4 属于齿轮旋转式油分配器，内部由精密啮合齿轮组构成，液压油从入口进入后驱动齿轮旋转，齿轮每转一圈将定量油液推送至 4 个出口，实现等量分流。

2 外壳尺寸：主体采用钢制圆柱形外壳，直径约 60mm 至 80mm，长度约 100mm 至 130mm（含接口），整体结构紧凑坚固。

3 接口尺寸：入口为 G1/4 或 G3/8 螺纹接口（依具体配置），4 个出口均为 G1/4 螺纹接口，接口间距均匀分布，便于管路连接。

4 轴尺寸：内部齿轮轴采用高强度合金钢，经精密磨削加工，轴径约 15mm 至 20mm，可承受高转速与高扭矩。

5 重量：约 1.5 kg 至 2.5 kg，钢制外壳提供了良好的散热能力和抗振性能。

六、应用领域

1 工程机械：用于伸缩臂、升降平台等需要多油缸同步动作的场合，确保各支腿或臂架动作一致。

2 冶金与压铸设备：在压铸机、冶金设备中实现多个液压缸的同步夹紧与顶出，DR 1/4 的高压特性可满足高负载需求。

3 自动化生产线：用于同步夹具、多缸同步举升机构，4 路等量分流确保各夹紧点动作一致，提高产品质量。

4 风电设备：用于风电机组变桨系统或偏航系统的多油缸同步控制，旋转式设计可适应回转工况。

5 模具行业：作为 HPS 模具用液压系统的标准配件，用于注塑成型模具中多个顶出缸或抽芯缸的同步动作。

6 旋转设备：用于回转平台、滚筒、转盘等需要在动态旋转中分配液压油的场合，DR 系列旋转式设计专为此类工况优化。

7 重型设备：用于起重机、输送带张紧装置等大型设备的多缸同步控制，210 bar 耐压等级适应高负载工况。

七、总结

HPS DR 1/4 泵用零件（油分配器）是法国 HPS 公司推出的一款 4 路齿轮旋转式等量油路平衡器，凭借近35年的技术积淀和垂直整合的生产体系，在分流精度、耐压能力和环境适应性方面均处于行业领先水平。其每腔 2.11 cm³ 的精确排量、210 bar 的极限工作压力、6 至 170 L/min 的宽流量范围以及旋转式设计，使其成为工程机械、冶金压铸、自动化产线、风电设备及模具行业中多缸同步控制的理想选择。特别是旋转式油路平衡器的设计，使其能够在回转平台、滚筒等动态液压系统中稳定工作，这是普通滑阀式分配器无法实现的。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
