一、产品介绍

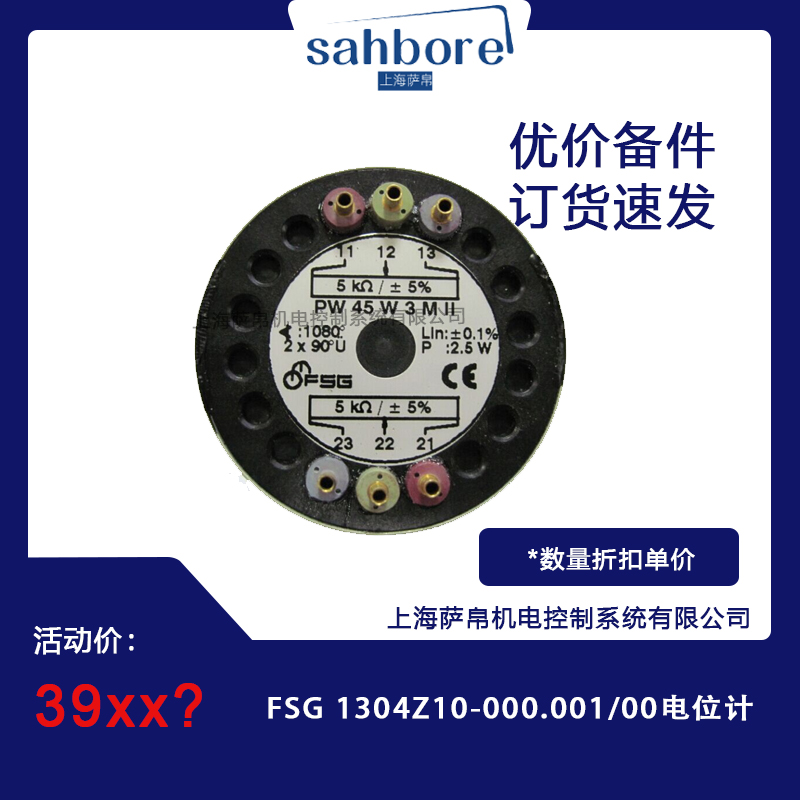

FSG 1304Z10-000.001（别名型号：PW45W3MII Art Nr.1304Z10-000.001）是德国 Fernsteuergeraete（FSG）公司推出的一款高精度绕线式旋转电位器，属于 PW45W3MII 系列精密角度位置变送器。该产品采用双绕组设计，专为伺服电机、工业自动化闭环控制系统中的高精度角度反馈而开发。

二、功能特点

1 双绕组精密设计：采用两组独立绕组（2×90°/1080°/90°），每组在1080°范围内提供5kΩ±5%的阻值输出，双绕组结构有效消除信号盲区，实现全角度连续反馈。

2 高线性精度：线性度可达±0.1%以内，在整个工作行程内输出信号与角度成严格线性关系，反馈精度极高。

3 导电塑料电阻体：采用高品质导电塑料绕组，耐磨性好，机械寿命长，适合频繁调节场合。

4 优异的分辨率：分辨率趋近无限小，可捕捉微小角度变化，满足精密控制需求。

5 金属保护外壳：铝合金外壳经阳极氧化处理，配备金属保护盖，防护等级可达IP40及以上，具备优秀的防尘能力。

6 宽温运行：支持-40℃至+120℃宽温范围工作，温度系数极低，长期使用漂移极小。

7 易于集成：紧凑型设计，支持法兰安装、螺纹安装或面板安装，便于嵌入各类机械结构，可与PLC、伺服驱动器无缝对接。

8 垂直整合生产：FSG公司90%核心部件自主制造，从设计、加工到测试全流程可控，产品质量高度一致。

三、选型指南

1 按绕组方式选择：本型号为双绕组（2×90°/1080°/90°），每组5kΩ±5%，如需单绕组或其他阻值配置，FSG支持定制。

2 按阻值范围选择：标准阻值为2×5kΩ±5%（每组），如需1kΩ至10kΩ范围内的其他阻值，可根据电路需求选择合适配置。

3 按轴径与安装方式选择：轴直径为6mm，也有10mm等规格可选。安装方式支持法兰安装、螺纹安装或面板安装，需根据设备接口确认。

4 按防护等级选择：若工作环境有粉尘侵入风险，应选择IP40及以上防护等级。本产品金属保护盖设计可满足IP40要求，如需IP65需另配保护壳。

5 按认证要求选择：若应用于铁路、船舶、能源管理等安全关键领域，需确认产品是否符合相关安全标准。FSG产品通过ISO 9001、CE认证，部分型号符合ISO 26262功能安全标准。

6 按应用场景选择：本产品专为伺服电机角度反馈设计，如用于阀门控制、机器人关节等场合，需确认行程角度与本型号1080°范围是否匹配。

四、技术参数

品牌为德国Fernsteuergeraete（FSG）。系列型号为PW45W3MII。具体型号为1304Z10-000.001。电阻元件为导电塑料绕组。标称阻值为2×5kΩ±5%（每组在1080°范围内）。阻值公差为±5%。线性精度为±0.1%。最大调整速度为1000U/min。扭矩为2.5Ncm。轴承类型为球轴承。轴材质为不锈钢。轴直径为6mm。每组行程角度为1080°。总有效角度覆盖2×90°+1080°+2×90°（共1440°电气角度）。分辨率几乎无限。外壳防护等级为IP40（配金属保护盖可更高）。重量约0.2KG。工作温度范围为-40℃至+120℃。接触电阻≤50mΩ。

五、产品尺寸

1 整体结构：FSG 1304Z10-000.001属于PW45W3MII系列绕线式旋转电位器，电阻体采用精密绕线工艺布置在金属壳体内，动触点固定在不锈钢转轴上，转动转轴时带动动触点在电阻体上滑动，从而改变输出电阻值。

2 外壳尺寸：外壳直径约45mm系列，采用铝合金材质并经过阳极氧化处理，配备金属保护盖，整体结构紧凑坚固。外形尺寸约50mm（参考PK系列同规格产品）。

3 轴尺寸：标准轴直径为6mm，轴采用高强度不锈钢材质，经精密磨削加工，轴长约20.5mm（从支撑面起LF1）。

4 重量：约0.2KG（200g），金属外壳增加了一定重量但有效提升了抗振性能和散热能力。

5 安装尺寸：支持法兰安装、螺纹安装等多种方式，具体安装孔位及法兰尺寸建议参照FSG官方PW45W3MII/1304Z10系列产品图纸确认。

六、应用领域

1 伺服电机角度反馈：作为伺服电机的核心位置反馈元件，广泛用于数控机床、机器人、自动化生产线等精密运动控制场合。

2 工业自动化控制：用于各种需要精密角度调节的闭环控制系统，如阀门开度控制、天线俯仰调节等。

3 起重与输送设备：用于起重机回转机构、输送带张紧装置等大型设备的角度监测。

4 风力发电：用于风电机组变桨系统的叶片角度反馈，确保叶片角度精确调节。

5 铁路与船舶：用于列车驾驶舱控制、船舶舵机系统的角度监测，符合相关安全标准要求。

6 能源管理与化工：用于能源管理和化学工业领域的系统控制驱动器，IP40防护等级适应一般工业环境。

7 纺织与造纸机械：作为精密电位计用于机械行程监测，耐磨长寿命特性适合频繁调节场合。

8 医疗设备：用于康复设备、精密医疗仪器的角度调节与位置反馈。

七、总结

FSG 1304Z10-000.001（PW45W3MII）是德国FSG公司推出的一款双绕组精密旋转电位器，凭借近80年的技术积淀和垂直整合的生产体系，在精度、寿命、可靠性方面均处于行业领先水平。其±0.1%的线性精度、2×5kΩ±5%的双绕组配置、1080°的超宽电气行程以及IP40防护等级，使其成为伺服电机和工业自动化闭环控制中理想的角度反馈方案。6mm不锈钢轴径配合约20.5mm的有效轴长，确保了优异的机械兼容性。无论是伺服驱动、风力发电还是铁路船舶等高端应用，该产品都能提供稳定可靠的信号输出。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
