一、产品介绍

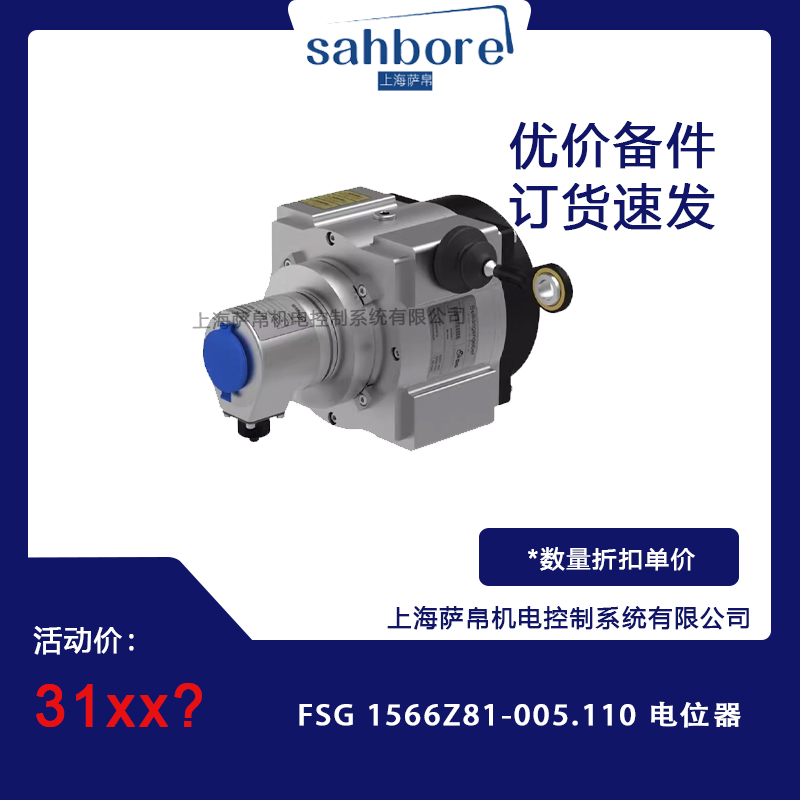

FSG 1566Z81-005.110 是德国 Fernsteuergeraete（FSG）公司生产的一款高精度工业级反馈电位器，别名型号为 PK613MIId-46。FSG 公司成立于1946年，总部位于德国柏林，拥有近80年的传感器研发与制造经验，是全球测量系统领域公认的标杆供应商。该款电位器属于 FSG 经典的精密电位计系列，主要功能是将机械角度或位移变化转换为精确的电阻或电压信号，广泛用于工业自动化闭环控制系统中，作为核心位置反馈元件使用。该产品为德国原装进口，品质经过ISO 9001认证，所有产品均经过100%实验室测试出厂。

二、功能特点

1 高精度线性输出：采用精密导电塑料电位计技术，线性度可达±0.1%，在整个工作行程内输出信号与位移成严格线性关系，反馈精度极高。

2 优异的分辨率与重复性：FSG电位器以分辨率高著称，信号重复性好，长期使用后漂移极小，适合精密控制场合。

3 坚固耐用与长寿命：机械寿命长，导电塑料电阻体耐磨性好，可承受频繁的机械运动，适应工业现场恶劣环境。

4 高防护等级：根据配套型号不同，防护等级可达IP65甚至IP67，具备优秀的防尘防水能力，可在潮湿、多尘环境中稳定工作。

5 垂直整合生产：FSG公司90%的核心部件自主制造，从设计、加工到测试全流程可控，产品质量高度一致。

6 多重安全认证：产品通过CE认证，部分型号符合ISO 26262功能安全标准及IEC 61508安全标准，适用于安全关键型应用。

7 无触点式可选：除本款导电塑料电位器外，FSG还提供感应式角度位移传感器可选，无机械磨损，特别适合高振动环境。

三、选型指南

1 按阻值变化特性选择：若用于音量控制应选指数式（Z型），音调控制选对数式（D型），分压或基准电压调节选直线式（X型）。本产品FSG 1566Z81-005.110作为反馈电位器，采用直线式特性，确保输出与位移严格线性。

2 按环境与材料选择：室内一般环境可用合成碳膜电位器，精密大功率场合选线绕电位器，高频高可靠场合选金属玻璃釉电位器。FSG本系列采用高精度导电塑料电位计，兼顾耐磨性与长期稳定性，是工业反馈的首选方案。

3 按关键参数匹配：选型时需确认标称阻值、额定功率、最高工作电压、线性精度、机械寿命等参数与控制电路是否匹配。FSG电位器机械寿命可达20万周以上（碳膜型），本款导电塑料型寿命同样优异。

4 按防护等级选择：若工作环境有粉尘或液体侵入风险，应选择IP65及以上防护等级的型号。本产品可根据配套方案提供高防护版本。

5 按认证要求选择：若应用于汽车、轨道交通等安全关键领域，需选择符合ISO 26262或IEC 61508标准的型号。FSG可提供完整的功能安全文档支持。

四、技术参数

品牌为德国Fernsteuergeraete（FSG）。订货编号为AL8330。商品型号为1566Z81-005.110。别名型号为PK613MIId-46。SPU代码为WK0651。产地为德国原装进口。电阻体类型为导电塑料电位计。线性精度为±0.1%。防护等级视具体配套可达IP65或IP67。认证包括ISO 9001、CE，部分型号符合ISO 26262和IEC 61508。参考货期约30至32周。

五、产品尺寸

1 整体结构：FSG 1566Z81-005.110属于PK613系列旋转式电位器，电阻体呈圆环状布置，动触点固定在转轴上，转动转轴时带动动触点在电阻体上滑动，从而改变输出电阻值。

2 轴长规格：FSG电位器轴长常见系列包括6毫米、7毫米、10毫米、11毫米、12毫米、16毫米、18毫米、20毫米、25毫米、30毫米、32毫米、40毫米、50毫米、60毫米、80毫米等，本型号具体轴长需根据PK613MIId-46对应图纸确认。

3 轴径规格：常见轴直径系列有2毫米、3毫米、4毫米、5毫米、6毫米、8毫米、10毫米等，可根据安装接口需求选择。

六、应用领域

1 工业自动化控制：作为角度或位移反馈元件，广泛用于伺服电机、阀门控制、机器人关节等闭环控制系统。

2 液压与气动系统：用于液压缸、气动执行器的位置反馈，实现精确的位移控制。

3 起重与输送设备：用于起重机、输送带等大型设备的角度和位置监测。

4 风力发电：用于风力发电机组的变桨系统角度反馈，确保叶片角度精确调节。

5 轨道交通：用于列车车门、转向架等关键部位的位置检测，需符合相关安全标准。

6 工程机械：用于挖掘机、装载机等设备的液压系统位置反馈。

7 医疗设备：用于需要高精度位置反馈的医疗仪器中。

七、总结

FSG 1566Z81-005.110（PK613MIId-46）是德国FSG公司推出的一款工业级高精度导电塑料反馈电位器，凭借近80年的技术积淀和垂直整合的生产体系，在精度、寿命、可靠性方面均处于行业领先水平。其±0.1%的线性精度、IP65以上的防护等级以及完善的安全认证，使其成为工业自动化闭环控制中理想的位置反馈方案。无论是液压系统、伺服控制还是风力发电、轨道交通等高端应用，该产品都能提供稳定可靠的信号输出。
