一、产品介绍

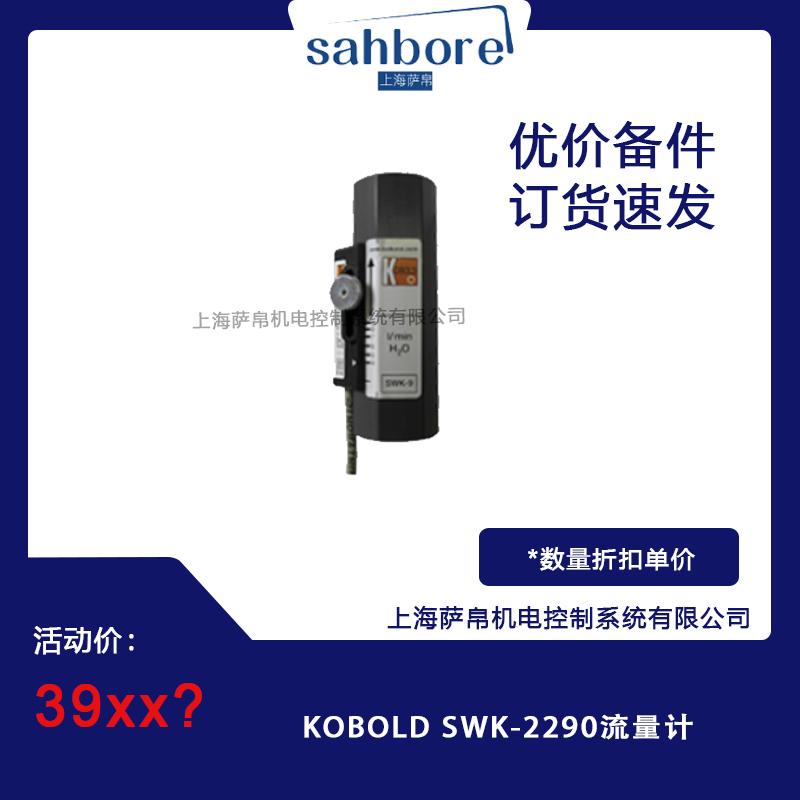

KOBOLD SWK-2290 是德国 KOBOLD Messring GmbH 公司 SWK-2 系列中的一款全金属小型浮子流量开关。KOBOLD 成立于1953年，总部位于德国施滕达尔，是全球流量、压力、温度、物位测控领域的知名品牌。SWK-2 系列基于浮子流量计原理，但摒弃了传统锥形测量管，采用圆柱形测量管设计，孔口浮子在流动方向上受弹簧力反作用运动。浮子内嵌磁铁，可驱动测量管外部的密封开关动作，实现流量测量与开关控制双重功能。型号 2290 为该系列中的特定规格，适用于小流量液体的精确监测和开关报警，广泛用于液压系统、润滑系统、冷却系统及各类工业过程中的流量监控。

二、功能特点

1. 圆柱管浮子设计，区别于传统锥形管，流场分布更均匀，测量精度更高，压损极低。

2. 浮子内置磁铁驱动外部密封簧片开关，开关动作完全密封，无泄漏风险，可直接输出开关量信号。

3. 全金属结构（不锈钢或黄铜材质），耐压高达 250 bar，耐温最高 100℃，适合恶劣工业环境。

4. 弹簧力反作用设计，流量与浮子位置线性对应，重复性优异，达 ±2.5% 满量程。

5. 指针式就地显示，同时具备开关触点输出，一台仪表兼顾流量监视和报警控制，无需额外配置流量计加开关。

6. 体积小巧，可任意方位安装（水平、垂直、倾斜均可），安装灵活性极高，适合空间受限场合。

7. 无活动密封件，免维护，使用寿命长，纯机械式结构无需供电，响应迅速可靠。

8. 测量范围覆盖 0.05 l/min 至 24 l/min（水），量程比高，可满足从小流量到中等流量的监控需求。

9. 精度达 ±4% 满量程，满足大多数工业过程监控和报警场景的精度要求。

10. 连接方式为 G½ 内螺纹，安装简便，可直接旋入管道或通过接头连接。

三、选型指南

1. 确认流量范围，SWK-2290 属于小流量规格，测量范围约 0.05 至 24 l/min（水），选型时需确保实际工作流量在此范围内，常用流量建议处于满量程的 20% 至 80% 之间。

2. 确认介质类型，SWK-2 系列适用于清洁液体及含一定杂质的液体（如油、水、乳化液等），如介质粘度较高需确认是否在允许范围内。

3. 确认工作压力，标准型号耐压 250 bar，如系统压力超过此值需选择更高耐压版本。

4. 确认工作温度，标准型号最高介质温度 100℃，如超过此温度需确认是否有高温版本。

5. 确认连接方式，2290 为 G½ 内螺纹连接，如需其他螺纹规格（如 G¼、G¾）或法兰连接需选择对应型号。

6. 确认材质，标准材质为黄铜和不锈钢，如用于腐蚀性介质需确认是否需要特殊材质（如哈氏合金等）。

7. 确认输出需求，SWK-2290 自带簧片触点开关输出，如需模拟量输出（4...20 mA）需选配带变送器的版本。

8. 确认安装方位，虽然可任意方位安装，但建议垂直安装以获得最佳精度，倾斜安装时需考虑浮子重力对弹簧力的影响。

9. 确认是否需要防爆认证，如用于易燃易爆环境需选择符合 ATEX 或 IECEx 认证的版本。

10. 确认维护需求，全金属无密封件设计免维护，如介质含大量颗粒杂质需在上游加装过滤器。

四、技术参数

产品型号为 KOBOLD SWK-2290，系列为 SWK-2 全金属小型浮子流量开关，测量原理为圆柱管浮子加弹簧力反作用，精度为 ±4% 满量程，重复性为 ±2.5% 满量程，测量范围约 0.05 至 24 l/min（水，具体视 2290 子型号而定），最大工作压力 250 bar，最大介质温度 100℃，连接方式为 G½ 内螺纹，材质为黄铜或不锈钢，输出为簧片触点开关（干簧管密封触点），显示方式为指针就地指示，防护等级取决于具体配置（通常为 IP65 及以上），量程比约 10:1，重量约 0.1 至 0.3 kg（视材质而定），符合 CE 认证要求。

五、产品尺寸

KOBOLD SWK-2290 整体为紧凑型圆柱形结构，由于采用圆柱管设计而非传统锥形管，外形尺寸非常小巧。管体直径约 20 至 30 毫米，总长度约 80 至 120 毫米（含连接螺纹），G½ 内螺纹部分突出管体约 15 至 20 毫米。指针显示区域位于管体上部，有效显示高度约 30 至 40 毫米。整体重量仅约 100 至 300 克，占用安装空间极小，可轻松集成到各类液压站、润滑系统和紧凑型设备中。

六、应用领域

1. 液压系统，用于液压站的油路流量监控和低流量报警，防止泵空转或油路堵塞。

2. 润滑系统，用于集中润滑系统中各润滑点的流量监测，确保润滑油脂正常供给。

3. 冷却系统，用于机床和设备冷却回路的流量监控，防止冷却不足导致设备过热。

4. 化工行业，用于腐蚀性液体的小流量监测和开关控制，不锈钢材质耐大部分化学介质。

5. 食品和制药行业，用于清洁液体（如水、饮料、药液）的流量监控，全金属结构易清洁消毒。

6. 能源行业，用于燃油、润滑油等介质的流量监测和泄漏报警。

7. 汽车行业，用于汽车生产线上的液压油和冷却液流量监控。

8. 冶金行业，用于润滑油和液压油的流量监测，耐高温高压环境。

9. 水处理行业，用于加药系统和水处理设备的小流量监控。

10. 实验室设备，用于实验台供水、供气系统的流量监控和报警。

七、总结

KOBOLD SWK-2290 是一款德国品质的全金属小型浮子流量开关，采用创新的圆柱管浮子加弹簧力反作用设计，摒弃传统锥形管，实现了高精度（±4% FS）、低压损、任意方位安装的卓越性能。内置磁铁驱动密封簧片开关，一台仪表同时完成流量测量和开关报警，简化系统配置、降低成本。250 bar 高压耐受、100℃ 耐温、G½ 内螺纹连接、黄铜及不锈钢材质，使其在液压、润滑、冷却、化工及食品等行业的小流量监控场景中表现出色。纯机械式结构免维护、免供电、响应迅速，是工业过程中小流量监测和安全报警的理想标准化选择。对于需要在紧凑空间内实现流量监视加开关控制的工程师而言，这款 KOBOLD SWK-2290 流量开关是一个值得信赖的高性价比方案。
