一、产品介绍

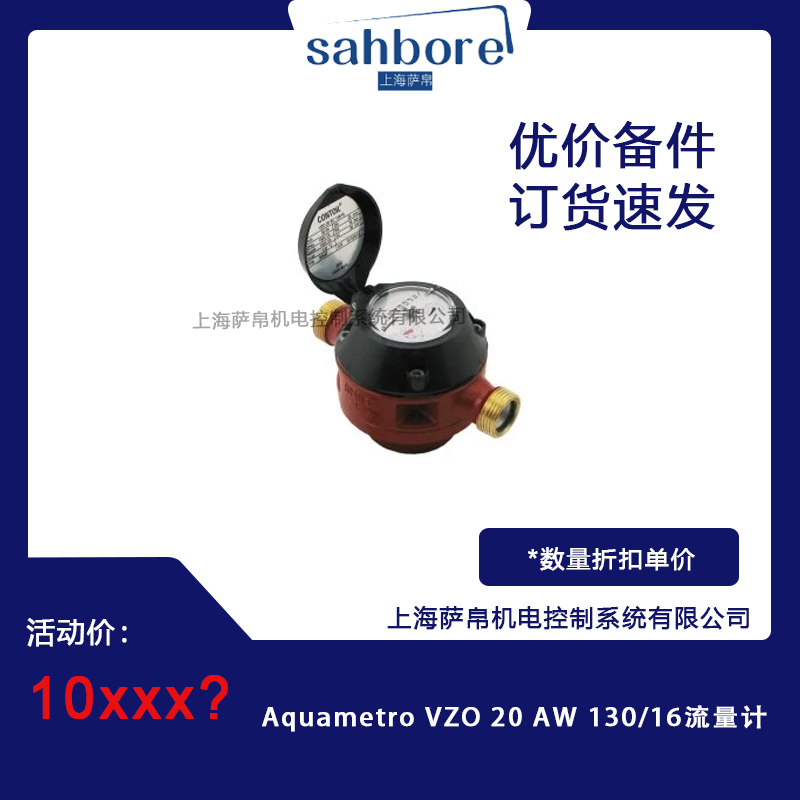

Aquametro VZO 20 AW 130/16 是一款由德国 Aquametro AG生产的高精度容积式燃油流量计，属于 CONTOIL® VZO 系列产品家族。该型号专为中大流量矿物油（如柴油、燃料油、润滑油、液压油等）的精确计量而设计，公称通径 DN 20（3/4"），采用经典的旋转活塞式容积测量原理，配合集成式干簧脉冲发生器（AW/Reed Pulser）输出，实现流量的精确计量与远程信号采集。型号中"VZO 20"代表 DN 20 规格；"AW"表示集成干簧管脉冲发生器（Reed Pulser）+ 电子计数器的组合配置；"130/16"表示最高工作温度 130℃、最大工作压力 PN 16 bar。Aquametro 公司自1928年成立以来，已有近百年流体计量技术积淀，其 CONTOIL® 系列燃油流量计广泛应用于工业锅炉、船舶、柴油发电机组、燃烧器、润滑系统等领域，以高精度、免维护、强抗振等特点享誉全球，并通过 EG/PTB 计量型式批准，适用于贸易结算场景。
二、功能特点
旋转活塞容积式测量：采用纯机械容积计量原理，流体驱动内部旋转活塞旋转，每转一周排出固定容积的流体，测量结果不受介质粘度、温度、压力波动影响，是真正意义上的"体积计量"。
中大流量精密测量：流量范围 30～1500 L/h，连续工作推荐流量 ≤1000 L/h，启动流量低至约 10 L/h，能够捕捉中大流量工况下的微小流量变化，适合燃烧器、发电机组、船舶辅机等场景。
高精度脉冲输出（AW型）：集成干簧管脉冲发生器（Reed Pulser），脉冲值 1 L/脉冲（部分配置可选 0.1 L），配合电子计数器实现流量累计与瞬时显示，便于 PLC、流量积算仪远程采集。
±1% 读数精度：测量精度达 ±1% 读数，重复性 ±0.2%，在中大流量工业传感器中属于高精度等级，满足过程控制和贸易结算的双重需求。
无需前后直管段：可直接安装在泵的压力侧或吸入口，任意角度安装（水平、垂直、倾斜均可），大幅简化管路设计，节省宝贵的安装空间。
DN 20 中等口径设计：公称通径 3/4"（DN 20），整体尺寸适中，特别适合中等流量管路的流量监测，兼顾测量精度与安装便利性。
仅三个运动部件：内部仅有旋转活塞、导轮、驱动轴三个运动部件，结构极其简单，抗振动、耐冲击，现场可快速拆装维修。
内置 125μm 安全滤网：入口集成不锈钢滤网，有效拦截杂质颗粒，保护精密测量机构，显著降低故障率和维护成本。
宽工作温压范围：介质温度 -30℃～+130℃，最大工作压力 PN 16（16 bar），适应大多数工业油类介质的工况条件。
高抗振性设计：专为振动环境设计（如船舶、柴油发动机），内部结构经特殊平衡处理，可耐受高频振动而不影响精度。
经典机械外观显示：配备可旋转电子计数器，直观显示瞬时流量和累计流量（升/立方米），无需外部电源即可读数，便于现场巡检。
德国品质保障：严格按照 DIN EN ISO 9001 质量管理体系生产，通过 EG/PTB 计量型式批准，每台产品出厂前经过完整校准和测试。
模块化升级能力：VZO 系列支持通信模块在线升级，可在运行过程中更换数据传输选项，实现系统连续运行，这是 Aquametro 独有的设计优势。
船用认证：通过 GL、DNV、LR 船级社认证及 IACS 测试要求，适用于海洋船舶燃油计量。
三、选型指南
确认介质类型：VZO 20 AW 专为矿物油设计（柴油、燃料油、润滑油、液压油等，符合 ISO 8217），不适用于水、乳化液、腐蚀性液体或高粘度合成油。若介质为非矿物油，需咨询 Aquametro 选择其他系列。
确定流量范围：该型号测量范围 30～1500 L/h，推荐连续工作 ≤1000 L/h。若实际最大流量超过 1000 L/h，应考虑 VZO 25（DN 25）或 VZO 40（DN 40）等更大规格；若流量更小（<30 L/h），需评估启动流量是否满足。
选择脉冲值（K 系数）：AW 标配脉冲值 1 L/脉冲（即 1000 脉冲/m³），适合中等精度累计计量。若需更高分辨率，可选 IN 0.01 配置（0.01 L/脉冲，即 100 脉冲/L），需确认具体订货号。
确认输出类型："AW"表示干簧脉冲输出 + 电子计数器，适合开关量采集和累计显示。若需 4-20mA 模拟量输出，应选择 FL 型（如 VZO 20 FL 130/16）；若需 RS485 数字通信，需选择带总线接口的型号。
核对工作压力：最大工作压力 PN 16（16 bar）。若系统压力超过 16 bar（如高压液压系统），需选择 PN 25 型号（如 VZO 20 RC 130/25）或加装减压阀。
确认工作温度：标准型 -30℃～+130℃。若介质温度超出此范围（如高温导热油 >150℃），需选择高温型号或加装冷却装置。
评估安装空间：确认安装位置是否满足 DN 20（3/4"）的管路布置空间，以及 3/4" BSP 螺纹接口的连接空间。安装长度约 165 mm，需预留足够的轴向空间。
考虑安装方向：虽然支持任意方向安装，但推荐垂直安装（流体自上而下），有助于气泡排出和滤网自清洁。
确认信号采集方式：干簧脉冲为无源开关量输出，需外部提供上拉电阻（通常 4.7kΩ～10kΩ）和适当电压（5～24V DC），确认 PLC 或计数器输入电路兼容。
考虑防爆要求：若安装在防爆区域（如石油化工、喷涂车间），需确认是否需要 ATEX/IECEx 认证型号，标准 VZO 20 AW 不具备防爆认证。
评估维护周期：虽然结构简单、维护量小，但建议每 12～24 个月检查一次滤网和活塞磨损情况，长期使用后可现场更换活塞组件。
确认计量法规要求：若用于贸易结算，需确认所选型号是否具有 EG/PTB 计量型式批准证书，标准 VZO 20 AW 系列通常具备该认证。
四、技术参数
产品型号：VZO 20 AW 130/16
品牌：Aquametro AG（德国/瑞士）
产品系列：CONTOIL® VZO 系列
传感器类型：旋转活塞式容积流量计
公称通径：DN 20（3/4"）
连接方式：3/4" BSP 内螺纹（进油口和出油口各一个）
输出类型：AW（干簧管脉冲发生器 Reed Pulser + 电子计数器）
脉冲值（K 系数）：1 L/脉冲（1000 脉冲/m³），最小可读值 0.1 L
流量范围：30～1500 L/h
连续工作推荐流量（Qn）：≤1000 L/h
启动流量：约 10 L/h
测量精度：最大允许误差 ±1% 读数
重复性：±0.2%
介质类型：矿物油（柴油、燃料油、润滑油、液压油等，符合 ISO 8217）
介质粘度适用范围：1～20 mPa·s（典型值），部分型号可扩展至更高粘度
介质温度：-30℃～+130℃
最大工作压力：PN 16（16 bar）
测量腔容积：约 15～20 cm³（DN 20 典型值）
内置滤网：125 μm 不锈钢安全滤网
运动部件数量：3 个（旋转活塞、导轮、驱动轴）
防护等级：IP65/IP67（典型值）
安装方式：任意方向（水平/垂直/倾斜），无需前后直管段
脉冲输出：干簧管开关量，无源触点
计数器：电子机械计数器，可旋转，显示升（L）和立方米（m³）
注册容量（计数器）：10,000,000 L（1000 万升）
电气连接：脉冲输出引线，通常为两根导线，线长约 300mm（可定制）
接触负载：最大 48V AC/DC，50 mA，2W
安装长度：约 165 mm
外壳材质：铝合金/不锈钢
适用标准：DIN EN ISO 9001、EG/PTB 计量型式批准、GL/DNV/LR 船级社认证、IACS
五、产品尺寸
Aquametro VZO 20 AW 130/16 的结构尺寸如下：
公称通径：DN 20（3/4"）
螺纹接口：3/4" BSP 内螺纹（进油口和出油口各一个）
外形尺寸（宽×高×深）：约 68 mm × 78 mm × 165 mm（典型值，含计数器）
重量：约 500g～700g（含滤网组件，具体以实物为准）
安装长度：约 165 mm（轴向长度，含两端螺纹）
测量腔内径：约 15mm～18mm（DN 20 典型腔体设计）
旋转活塞直径：约 12mm～15mm
电子计数器尺寸：约 50 mm × 50 mm × 30 mm（可旋转式）
电气接口：干簧脉冲输出引线，通常为两根导线（棕/蓝或棕/灰），线长约 300mm（可定制）
滤网尺寸：入口集成 125 μm 不锈钢滤网，滤网面积约 2.5 cm²
包装尺寸：约 180 mm × 120 mm × 100 mm（含缓冲泡沫和说明书）
运输重量：约 800g～1000g（含包装）
六、应用领域
Aquametro VZO 20 AW 130/16 凭借其 DN 20 中等口径、高精度、脉冲输出、模块化升级等核心优势，广泛应用于以下工业领域：
工业燃烧器：精确计量燃烧器的柴油/燃料油消耗量，实现能耗统计和燃烧效率优化，是工业锅炉房节能降耗的关键仪表。
柴油发电机组：监测柴油发动机（如 50-500kW 备用发电机）的燃油流量，实现油耗统计、故障预警和远程监控。
船舶辅机燃油计量：安装在船舶小型辅机（如辅锅炉、应急发电机、锚机液压站）的燃油管路上，监测燃油消耗，满足 IMO 燃油消耗报告（Fuel Oil Consumption Report）要求，并通过 GL/DNV/LR 船级社认证。
工程机械：挖掘机、装载机、起重机等设备的液压系统和润滑系统流量监测，适应野外振动和粉尘环境。
润滑油系统：机床主轴、齿轮箱、发动机等设备的润滑油流量监测，确保润滑充分，防止干摩擦损坏。
液压系统：安装在液压站回油路或支路上，监测执行元件的流量状态，及时发现泄漏和故障。
农业机械：大型农用机械（如联合收割机、拖拉机）的燃油消耗监测，适应野外振动和粉尘环境。
矿山机械：采矿设备液压系统、润滑系统的流量监控，适应粉尘、振动等恶劣工况。
风力发电：风机偏航系统、变桨系统液压油流量监测，确保安全运行。
数据中心备用电源：柴油发电机组的燃油消耗监测，支持数据中心 UPS 备用电源的能效管理。
沥青和柏油生产：监测燃料油和沥青的流量，适应高温高粘度工况。
河流船舶：河轮燃油计量，满足内河船舶燃油消耗监管要求。
铁路柴油机车：柴油电气铁路机车的燃油流量监测，适应铁路振动环境。
工业锅炉：各种燃油工业锅炉的燃油消耗计量，实现能耗管理和排放控制。
七、总结
Aquametro VZO 20 AW 130/16 是一款由德国 Aquametro AG 精心打造的中大流量容积式燃油流量计，属于拥有近百年技术积淀的 CONTOIL® VZO 系列产品家族中的 DN 20 规格。该流量计采用旋转活塞式纯机械容积计量原理，配合干簧管脉冲发生器（AW）和电子计数器，实现了 ±1% 读数精度和 ±0.2% 重复性的卓越性能。流量范围 30～1500 L/h，连续工作推荐流量 ≤1000 L/h，脉冲值 1 L/脉冲，特别适合燃烧器、柴油发电机组、船舶辅机、工程机械、液压系统、润滑油系统等中大流量矿物油计量场景。其核心优势在于德国原厂品质保障、仅三个运动部件的极简结构（抗振动、易维护）、无需前后直管段的灵活安装方式（DN 20 口径，安装长度约 165mm）、IP65/IP67 工业级防护、内置 125μm 滤网的自保护设计，以及通过 EG/PTB 计量型式批准和 GL/DNV/LR 船级社认证的贸易结算认可。VZO 系列独有的模块化通信升级能力，允许在运行过程中更换数据传输选项，实现系统连续运行，这是其他流量计品牌所不具备的独特优势。
