一、产品介绍

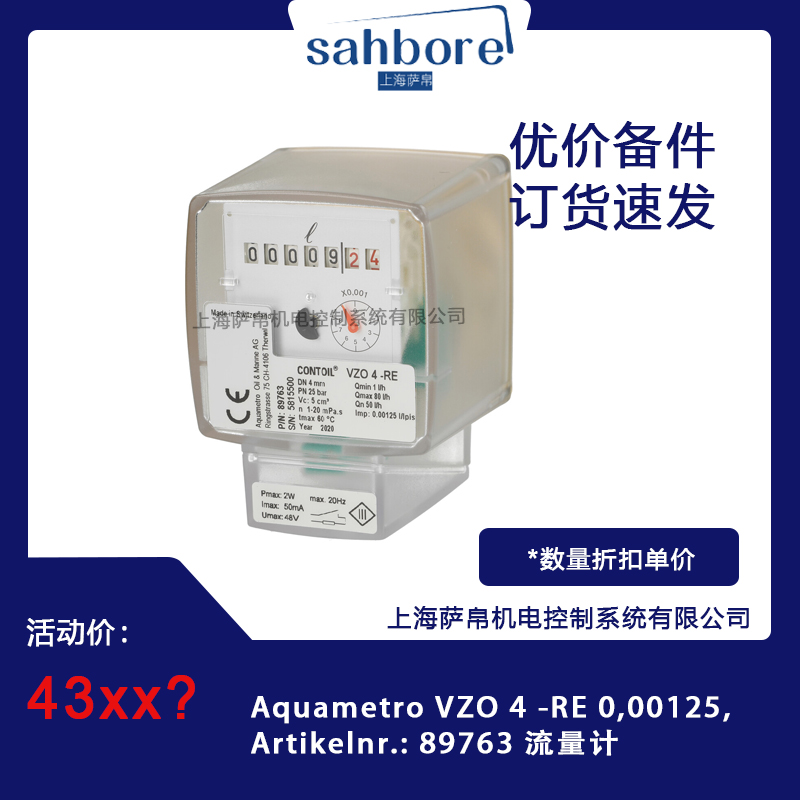

Aquametro VZO 4-RE 0,00125（Artikelnr.: 89763）是一款由德国 Aquametro GmbH 生产的微型容积式油流量传感器，属于 CONTOIL® VZO 系列产品家族。该传感器采用经典的旋转活塞式测量原理，专为小流量矿物油（如燃油、柴油、润滑油等）的高精度计量与远程监控而设计。型号中"VZO 4"代表小流量规格，4为系列编号；"RE"表示集成干簧管脉冲发生器（Reed Pulser）输出；"0,00125"表示每产生一个脉冲对应 0.00125 升（即 1.25 毫升）的流体体积；"89763"为该型号的德国原厂订货号。Aquametro 公司自1928年在瑞士巴塞尔成立以来，已有近百年流体计量技术积淀，现隶属于德国 INTEGRA Holding 集团，总部位于不来梅，在全球水、热能和数据管理行业计量系统中享有极高声誉。该产品广泛服务于工业锅炉、燃烧器、液压系统、润滑系统及微量配料等领域，为设备能耗管理和工艺优化提供关键数据支撑。
二、功能特点
旋转活塞容积式测量：采用纯机械容积计量原理，流体驱动内部旋转活塞旋转，每转一周排出固定容积的流体。测量结果不受介质粘度、温度、压力波动影响，稳定性极高，是真正意义上的"体积计量"。
超小流量测量能力：测量范围 1～80 L/h，连续工作推荐不超过 50 L/h，启动流量低至约 0.4 L/h，能够捕捉极微小的流量变化，适合燃油燃烧器、小型润滑系统等低流量场景。
高精度脉冲输出（RE型）：集成干簧管脉冲发生器，每 0.00125 L 输出一个干簧脉冲，便于 PLC、计数器、流量积算仪远程采集与累计计量，无需额外信号转换模块。
±1% 读数精度：测量精度达 ±1% 读数，重复性 ±0.2%，在小流量工业传感器中属于高精度等级，满足贸易结算和过程控制的双重需求。
无需前后直管段：可直接安装在泵的压力侧或吸入口，任意角度安装（水平、垂直、倾斜均可），大幅简化管路设计，节省宝贵的安装空间。
微型紧凑设计：测量腔容积仅 5 cm³，整体尺寸 68×78×68 mm，重量极轻，特别适合空间受限的设备内部安装。
仅三个运动部件：内部仅有旋转活塞、导轮、驱动轴三个运动部件，结构极其简单，抗振动、耐冲击，现场可快速拆装维修。
内置 125μm 安全滤网：入口集成不锈钢滤网，有效拦截杂质颗粒，保护精密测量机构，显著降低故障率和维护成本。
宽工作温压范围：介质温度 -10℃～+60℃，最大工作压力 25 bar，适应大多数工业油类介质的工况条件。
IP50 防护等级：工业环境防尘设计，外壳坚固，适应粉尘、油污等恶劣工业环境。
德国原厂品质：严格按照 DIN EN ISO 9001 质量管理体系生产，通过多项国际认证，每台产品出厂前经过完整校准和测试。
1/8" BSP 标准连接：采用通用微型螺纹接口，安装便捷，兼容性强，可直接替换同类产品。
三、选型指南
确认介质类型：VZO 4-RE 专为矿物油设计（燃油、柴油、润滑油等），不适用于水、乳化液、腐蚀性液体或高粘度合成油。若介质为非矿物油，需咨询 Aquametro 选择其他系列。
确定流量范围：该型号测量范围 1～80 L/h，推荐连续工作 ≤50 L/h。若实际最大流量超过 50 L/h，应考虑 VZO 系列更大规格（如 VZO 10、VZO 20 等）；若流量更小（<1 L/h），需评估启动流量是否满足。
选择脉冲体积（K 系数）：0,00125 L/脉冲（K=800 脉冲/升）适合中等精度累计计量。若需更高分辨率，Aquametro 提供其他 K 系数选项（如 0.0001、0.001、0.01 等），需确认订货号。
确认输出类型："RE"表示干簧脉冲输出，适合开关量采集和简单累计。若需 4-20mA 模拟量输出，应选择 VZO 4-F 型号（F 代表频率/模拟输出）；若需 RS485 数字通信，需选择带总线接口的型号。
核对工作压力：最大工作压力 25 bar。若系统压力超过 25 bar（如高压液压系统），需选择高压型号或加装减压阀。
确认工作温度：标准型 -10℃～+60℃。若介质温度超出此范围（如高温导热油 >100℃），需选择高温型号或加装冷却装置。
评估安装空间：确认安装位置是否满足 68×78×68 mm 的空间要求，以及 1/8" BSP 接口的管路布置空间。
考虑安装方向：虽然支持任意方向安装，但推荐垂直安装（流体自上而下），有助于气泡排出和滤网自清洁。
确认信号采集方式：干簧脉冲为无源开关量输出，需外部提供上拉电阻（通常 4.7kΩ～10kΩ）和适当电压（5～24V DC），确认 PLC 或计数器输入电路兼容。
考虑防爆要求：若安装在防爆区域（如石油化工、喷涂车间），需确认是否需要 ATEX/IECEx 认证型号，标准 VZO 4-RE 不具备防爆认证。
评估维护周期：虽然结构简单、维护量小，但建议每 12～24 个月检查一次滤网和活塞磨损情况，长期使用后可现场更换活塞组件。
四、技术参数
产品型号：VZO 4-RE 0,00125
订货号（Artikelnr.）：89763
品牌：Aquametro GmbH（德国）
产品系列：CONTOIL® VZO 系列
传感器类型：旋转活塞式容积流量传感器
输出类型：RE（干簧管脉冲输出，Reed Pulser）
单脉冲体积（K 系数）：0.00125 L/脉冲（1.25 mL/脉冲，即 800 脉冲/升）
测量范围：1～80 L/h
连续工作推荐流量：≤50 L/h
启动流量：≈0.4 L/h
测量精度：±1% 读数
重复性：±0.2%
介质类型：矿物油（燃油、柴油、润滑油等）
介质温度：-10℃～+60℃
最大工作压力：25 bar
连接方式：1/8" BSP 内螺纹
测量腔容积：5 cm³
内置滤网：125 μm 不锈钢安全滤网
运动部件数量：3 个（旋转活塞、导轮、驱动轴）
防护等级：IP50
安装方式：任意方向（水平/垂直/倾斜），无需前后直管段
脉冲输出：干簧管开关量，无源触点
外壳材质：金属（铝合金/不锈钢）
适用标准：DIN EN ISO 9001、EN 45000
五、产品尺寸
Aquametro VZO 4-RE 0,00125（Artikelnr.: 89763）的结构尺寸如下：
外形尺寸（宽×高×深）：68 mm × 78 mm × 68 mm
重量：约 150g～200g（含滤网组件，具体以实物为准）
接口尺寸：1/8" BSP 内螺纹（进油口和出油口各一个，或根据配置）
安装孔距：无特殊安装孔，通过管路螺纹连接固定
电气接口：干簧脉冲输出引线，通常为两根导线（棕/蓝或棕/灰），线长约 300mm（可定制）
滤网尺寸：入口集成 125 μm 不锈钢滤网，滤网面积约 2 cm²
测量腔内径：约 12mm～15mm（微型腔体设计）
旋转活塞直径：约 8mm～10mm
包装尺寸：约 120mm × 90mm × 90mm（含缓冲泡沫和说明书）
运输重量：约 300g～400g（含包装）
六、应用领域
Aquametro VZO 4-RE 0,00125 凭借其小流量高精度、脉冲输出、微型紧凑等核心优势，广泛应用于以下工业领域：
工业锅炉燃油计量：精确计量锅炉燃烧器的燃油消耗量，实现能耗统计和燃烧效率优化，是节能降耗的关键仪表。
柴油发电机组监控：监测柴油发动机的燃油流量，实现油耗统计、故障预警和远程监控。
液压系统流量监测：安装在液压站回油路或支路上，监测执行元件的流量状态，及时发现泄漏和故障。
润滑油系统：机床主轴、齿轮箱、发动机等设备的润滑油流量监测，确保润滑充分，防止干摩擦损坏。
微量配料系统：化工、食品行业中小流量矿物油的精确配比与投料控制，保证产品质量一致性。
燃烧器控制：工业燃烧器的燃油流量反馈，配合控制器实现空燃比精确调节，提高燃烧效率、降低排放。
设备能效管理：工厂、建筑的燃油消耗统计、成本核算与节能优化，为能源管理体系提供数据支撑。
船舶与海洋工程：船舶燃油锅炉、液压舵机的流量监测，适应海洋环境的振动和盐雾腐蚀。
矿山机械：采矿设备液压系统、润滑系统的流量监控，适应粉尘、振动等恶劣工况。
风力发电：风机偏航系统、变桨系统液压油流量监测，确保安全运行。
汽车制造：发动机试验台燃油消耗测量、自动变速箱油流量监控等精密测试场合。
科研与实验室：材料试验机、流体力学实验中的标准测流传感器，高精度和可追溯性。
七、总结
Aquametro VZO 4-RE 0,00125（Artikelnr.: 89763）是一款由德国 Aquametro GmbH 精心打造的微型容积式油流量传感器，属于拥有近百年技术积淀的 CONTOIL® VZO 系列产品家族中的小流量高精度型号。该传感器采用旋转活塞式纯机械容积计量原理，配合干簧管脉冲输出（RE），实现了 ±1% 读数精度和 ±0.2% 重复性的卓越性能。测量范围 1～80 L/h，启动流量低至 0.4 L/h，单脉冲体积 0.00125 L（1.25 mL），特别适合燃油燃烧器、小型润滑系统、液压系统、微量配料等小流量矿物油计量场景。其核心优势在于德国原厂品质保障、仅三个运动部件的极简结构（抗振动、易维护）、无需前后直管段的灵活安装方式（68×78×68 mm 微型尺寸）、IP50 工业级防护以及内置 125μm 滤网的自保护设计。
