一、产品介绍

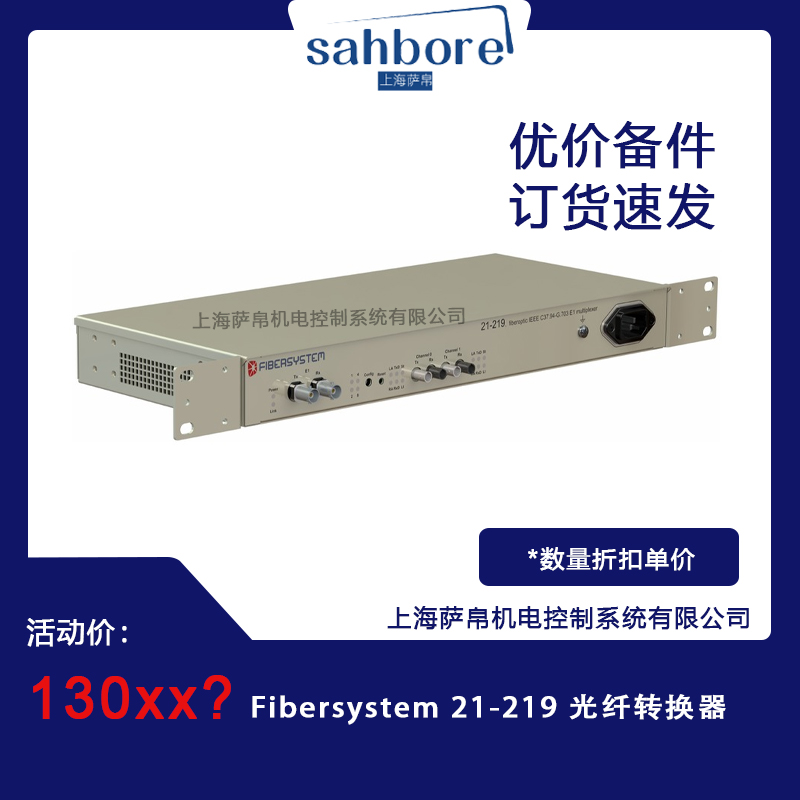

Fibersystem 21-219 是一款由瑞典 Fibersystem 公司生产的专业级光电信号转换设备，全称为 Fo G.703 E1-IEEE C37.94 21-219。该产品的核心功能是在电信领域的 E1 信号（遵循 ITU-T G.703 标准，速率 2.048Mbps）与电力系统领域的 IEEE C37.94 标准光接口之间进行双向转换，并通过光纤实现长距离传输。这是一款典型的"跨界"通信设备，主要用于电力系统的通信网络，将变电站、发电厂内的传统电信号通信设备连接到现代、抗干扰的光纤网络中，是电力系统通信现代化和智能化的关键部件。该设备具备两个独立的 IEEE C37.94 光纤端口映射到一个 E1 端口的 G.704 标准帧结构，允许进一步的 SDH/PDH 复用和解复用，广泛服务于电力自动化、继电保护、故障录波及智能电网通信等领域。
二、功能特点
双协议桥接转换：完美解决电信行业 G.703 标准与电力行业 IEEE C37.94 标准之间的互通问题，实现异构网络的无缝连接，将 E1 电信号转换为两路独立的 C37.94 光信号，反之亦然。
电气隔离与强抗干扰：通过光电转换将电信号变为光信号在光纤中传输，彻底消除地电位差、电磁干扰（EMI）和雷电对通信信号的影响，极大提高电力系统通信的可靠性和安全性。
双光纤端口设计：配备两个独立的 IEEE C37.94 光纤端口，可同时连接两台电力自动化设备（如保护继电器、故障录波器），实现一对二的光口扩展，节省光纤资源。
远距离光纤传输：支持多模光纤（50/125μm 或 62.5/125μm），典型传输距离 0-2km（50/125μm，3dB 系统余量）和 0-2km（62.5/125μm，6dB 系统余量），满足变电站之间、厂站与控制中心之间的长距离通信需求。
宽电压电源适配：支持 DC 48V（±20%，范围 48V-250V DC）和 AC 230V（±20%，50/60Hz）双电源输入，适应电力通信机房复杂的电源环境。
工业级紧凑设计：符合变电站安装标准，19 英寸机架安装，深度仅 200mm，无支架时深度 173mm，结构紧凑，适应电力设备柜内狭小空间和恶劣环境。
完善的状态指示：具备电源、链路、信号状态指示灯，便于运维人员实时监控设备运行状态，快速定位故障。
高绝缘性能：电介质测试 IEC 60255-5 达 2.0kV/1min，冲击电压测试达 5kV/6kV，绝缘电阻大于 500MΩ，确保电力系统高压环境下的安全运行。
同步灵活：可从网络端口（E1）或内部 2048Kbps PDH 兼容时钟获得同步，适用于使用电气 E1 调制解调器（如 SHDSL 等）的租用线路应用。
瑞典品质保障：Fibersystem 公司专注于电力系统光纤通信设备数十年，产品通过多项国际认证，在全球电力行业拥有广泛的应用业绩和良好口碑。
三、选型指南
确认协议匹配：必须确认现场设备一端为 G.703 E1 接口（75Ω 同轴 BNC 或 120Ω 双绞线），另一端为 IEEE C37.94 光接口（多模 ST 或 SC 光纤），21-219 正是连接这两种接口的专用设备。
光纤类型匹配：确认现场 C37.94 设备使用的光纤类型（50/125μm 或 62.5/125μm 多模光纤），并确保与 21-219 的光纤接口兼容（ST 连接器）。
传输距离评估：多模光纤典型传输距离 0-2km，若需更远距离需考虑单模光纤方案或中继设备。50/125μm 光纤的光功率预算为 13dB（典型 3dB 余量约 2km），62.5/125μm 为 9dB（典型 6dB 余量约 2km）。
电源环境确认：确认现场电源类型（DC 48V 或 AC 230V），DC 输入范围宽（48-250V），适合变电站直流屏供电；AC 输入需确认频率（50Hz 或 60Hz）。
安装空间核对：设备宽度 483mm（无支架 380mm），高度 45mm，深度 173mm（无支架），需确认机柜或 DIN 导轨安装空间是否满足。
端口数量需求：21-219 提供 1 个 E1 端口 + 2 个 C37.94 光端口，若需更多光端口需考虑其他型号或级联方案。
工作环境温度：典型工业级工作温度范围，需确认现场环境温度是否在允许范围内（一般 -25℃ 至 +70℃）。
是否需要同步功能：若应用于租用线路或需要时钟同步的场景，需确认 21-219 的同步获取方式（E1 端口或内部时钟）是否满足要求。
考虑冗余需求：电力系统通信通常要求高可靠性，建议配置冗余光纤链路或备用设备。
四、技术参数
产品型号：21-219（Fo G.703 E1-IEEE C37.94）
品牌：Fibersystem（瑞典）
设备类型：光电信号转换器（电光复用器）
E1 端口：ITU-T G.703 标准，速率 2048kbps，阻抗 75Ω（非平衡，BNC 同轴）或 120Ω（平衡，双绞线），连接器 2×BNC
光纤端口：2 个独立 IEEE C37.94 光端口，多模光纤（50/125μm 或 62.5/125μm），ST 连接器，波长 1310nm 或 850nm
光功率预算：13dB（62.5/125μm），9dB（50/125μm）
典型传输距离：0-2km（多模光纤，取决于光纤类型和系统余量）
帧结构：G.704 标准帧结构，支持 SDH/PDH 复用解复用
电源输入（DC）：48V DC 至 250V DC，±20%，IEC 320 3 针连接器
电源输入（AC）：230V AC，±20%，50/60Hz，IEC 320 3 针连接器
绝缘测试：电介质 2.0kV/1min（IEC 60255-5），冲击电压 5kV/6kV（IEC 60255/EN50178）
绝缘电阻：大于 500MΩ（500V，IEC 60255-5）
工作温度：典型 -25℃ 至 +70℃（工业级）
存储温度：-40℃ 至 +85℃
工作湿度：5%-95%（无凝露）
物理尺寸：高 45mm × 宽 483mm（无支架 380mm）× 深 173mm
重量：约 3kg
安装方式：19 英寸机架安装或 DIN 导轨安装
适用标准：IEC 60255、EN50178、ITU-T G.703、IEEE C37.94
认证：CE、RoHS 等
五、产品尺寸
Fibersystem 21-219 的结构尺寸如下：
设备高度：45mm（标准 1U 高度的约一半，紧凑型设计）
设备宽度：483mm（含安装支架），无支架时宽度 380mm
设备深度：173mm（无支架时），含支架时深度约 200mm
安装形式：标准 19 英寸机架安装，配有安装支架和 DIN 导轨适配件
前面板接口布局：左侧为 2 个 BNC 同轴连接器（E1 端口），右侧为 2 个 ST 光纤连接器（C37.94 端口），中间为电源连接器和状态指示灯
状态指示灯：电源指示（绿色）、链路状态（红色/绿色）、信号指示（黄色），便于运维监控
散热方式：自然对流散热，无风扇设计，适合无人值守变电站环境
外壳材质：金属机箱，表面喷塑处理，防腐蚀、防电磁干扰
包装尺寸：约 520mm × 420mm × 280mm（含缓冲材料）
运输重量：约 4kg（含包装）
六、应用领域
Fibersystem 21-219 凭借其双协议转换、电气隔离、双光口设计等核心优势，广泛应用于以下电力系统及工业通信领域：
电力线路纵差保护：将位于变电站 A 的线路保护装置的 E1 信号通过光纤传输到变电站 B 的对端保护装置（C37.94 光口），构成完整的纵差保护通道，实现毫秒级保护动作。
故障信息管理系统：连接故障录波器、微机保护装置的通信口到远动通信网络，实现故障数据的可靠上传和集中管理。
变电站自动化系统：在综合自动化系统中作为不同通信规约设备之间的网关，实现 E1 侧调度数据网与 C37.94 侧保护设备之间的数据透明传输。
智能电网通信网络：为智能电网中的智能电子设备（IED）提供可靠的光纤通信接口，支撑配电自动化、分布式能源接入等业务。
发电厂通信：火电厂、水电厂、风电场、光伏电站内的继电保护、自动装置、调度通信等系统的光纤互联。
轨道交通供电系统：地铁、高铁牵引变电所的保护与控制通信，利用光纤传输消除轨道杂散电流干扰。
工业自动化：大型工厂、矿山的自动化控制系统中，连接不同协议标准的通信设备，实现长距离抗干扰数据传输。
石油化工：炼油厂、化工厂的 DCS 系统与安全仪表系统（SIS）之间的光纤通信，适应易燃易爆环境的电气隔离需求。
水利水电：大坝监控、水电站调度通信，利用光纤传输跨越大坝、隧洞等复杂地形。
数据中心互联：在数据中心之间利用 E1 租用线路通过光纤延伸传输距离，降低通信成本。
七、总结
Fibersystem 21-219 是一款由瑞典 Fibersystem 公司精心打造的专业级电力系统光电转换设备，型号全称为 Fo G.703 E1-IEEE C37.94。该产品以双协议桥接为核心，实现电信 G.703 E1 信号与电力 IEEE C37.94 光信号之间的双向转换，配备两个独立的 C37.94 光纤端口，支持多模光纤 0-2km 传输，具备宽电压电源适配（DC 48-250V / AC 230V）、高绝缘性能（5kV 冲击电压）、紧凑工业设计（45mm × 483mm × 173mm，约 3kg）等突出特点。其核心价值在于为电力系统通信提供了电气隔离、抗干扰、长距离传输的可靠解决方案，完美连接了传统 E1 调度通信网络与现代光纤化的保护设备网络，是变电站自动化、继电保护、故障录波及智能电网通信的关键纽带
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
