一、产品介绍

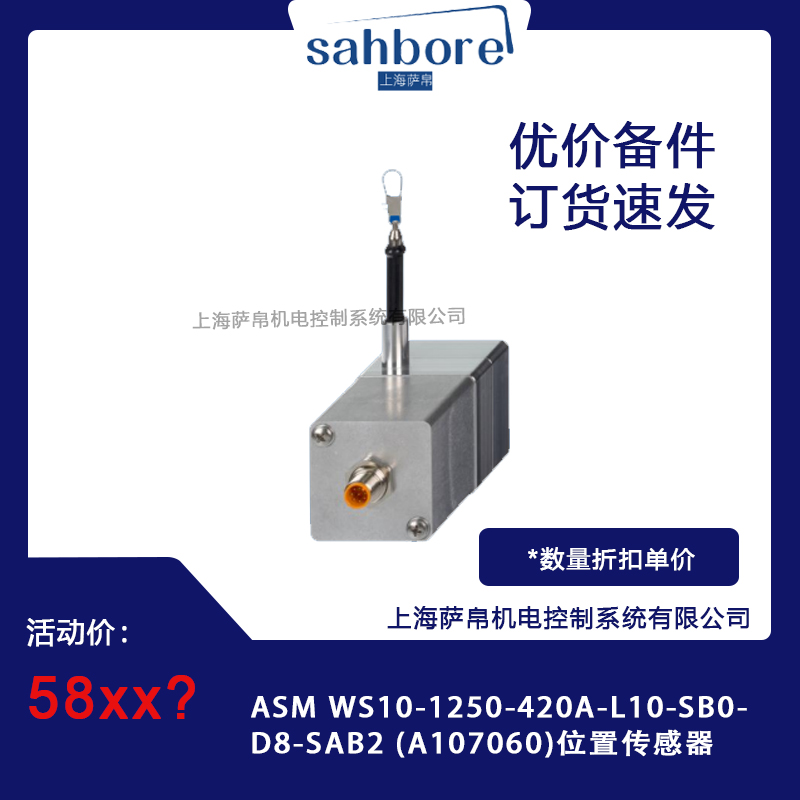

ASM WS10-1250-420A-L10-SB0-D8-SAB2（A107060）是一款由德国ASM GmbH公司生产的高精度拉绳式位移传感器（也称拉线编码器）。ASM公司总部位于德国慕尼黑附近的Moosinning，成立于1979年，拥有超过四十年的位移传感技术研发与制造经验，是全球机电一体化位置传感器领域的优质制造商。该型号属于WS10系列，专为工业级中等量程位置测量而设计，测量范围达1,250mm，采用精密电位器式传感元件，配合4…20mA模拟电流输出，可为PLC、DCS及各种工业控制系统提供高精度的位置反馈信号。备件编号A107060为该产品的唯一识别序列号，便于售后追溯与配件管理。SAB2后缀表明该型号配备了特定的出线及安装配置组合，适用于多种工业安装场景。
二、功能特点
中等大量程覆盖：测量范围达1,250mm，属于WS10系列的标准量程配置之一，可满足大多数中型设备的行程监测需求，如液压缸、冲压机、起重设备等。
4…20mA模拟电流输出：采用两线制4…20mA输出信号，抗干扰能力强，适合长距离信号传输（可达数百米），广泛兼容各类PLC模拟量输入模块。
精密电位器传感技术：内部采用高精度绕线电位器作为角度传感元件，配合发条传动装置和测量轴，实现无磨损的精密位置检测，线性度优于±0.10%FS。
不锈钢测量缆绳：测量钢丝由耐磨不锈钢制成，表面经过特殊处理，耐腐蚀、耐磨损，确保长期使用中的测量精度和使用寿命。
铝制型材外壳：传感器主体采用坚固的铝制型材外壳，结构紧凑、重量轻（约550g），同时具备优良的抗冲击和抗振动性能。
侧出线设计（SB0）：电缆从传感器侧面引出（SB0），便于在狭窄安装空间内布线，减少干涉，提高安装灵活性。
D8电气连接配置：L10表示特定的电气连接标准，D8表示M12圆形连接器接口，确保与控制系统的可靠电气连接。
SAB2综合配置：SAB2后缀表明该型号集成了侧出线（SB0）和特定的安装附件配置，简化现场安装流程。
宽工作温度范围：可在-20℃至+85℃的温度范围内稳定工作，适应高温车间、低温冷库等多种工业环境。
高防护等级：配合 mating connector（配合连接器）使用时防护等级可达IP65，有效防止粉尘侵入和各方向溅水。
德国品质保障：严格按照DIN EN ISO 9001:2015质量管理体系生产，每台传感器出厂前经过全面质量检测，确保产品一致性和长期可靠性。
多种输出可选：WS10系列还提供0…10V电压输出、SSI数字输出、CANopen、PROFIBUS等多种输出选项，便于集成到不同的工业控制网络中。
三、选型指南
确定测量量程：根据实际被测物体的最大位移量选择合适的量程。本型号为1,250mm，若被测行程超过此值，可考虑WS10-2000或WS12-2500等更大量程型号；若行程较小，可选择WS10-375、WS10-500或WS10-750以获得更高分辨率。
确认输出信号类型：420A表示4…20mA模拟电流输出，适用于PLC模拟量输入。若需电压信号可选择10V型号；若需数字信号可选择420T（SSI输出）或带总线接口的型号。
评估安装空间与出线方式：SB0为侧出线，适用于安装空间狭窄、电缆需从侧面引出的场合。若需底部出线可选择M4G配置，若需轴向出线可选择其他配置。
确认电气接口：L10为标准电气连接配置，D8表示M12圆形连接器。需确认与控制系统的接口兼容性，包括电源电压（通常DC10~30V）、信号类型（两线制4…20mA）等。
考虑防护等级需求：IP65（配合连接器）适用于一般工业环境。若在户外或高粉尘环境使用，可选择IP67/IP68型号；若需更高防护（如水下或高压冲洗环境），可考虑WS61或WS19KK系列。
电缆长度与类型：标准配置电缆长度通常为2米，最长可定制至50米。电缆材质有PUR（聚氨酯）和硅胶可选，PUR耐油耐磨，硅胶耐高温。
安装方式确认：WS10系列支持多种安装方式，包括法兰安装、夹箍安装（KAB系列电缆夹）、螺纹安装等，需根据现场结构选择合适的安装附件。SAB2配置通常已包含安装所需的基础附件。
四、技术参数
产品型号：WS10-1250-420A-L10-SB0-D8-SAB2
备件编号（A-Nr.）：A107060
品牌：ASM GmbH（德国）
传感器类型：拉绳式位移传感器（拉线编码器）
系列：WS10（铝制外壳系列，量程可达2,000mm）
测量范围：1,250mm
输出信号：4…20mA，两线制模拟电流输出
线性度：≤±0.10%FS（典型值）
重复精度：≤±0.05%FS（典型值）
分辨率：取决于电位器绕线精度，模拟输出可视为准无限分辨率
传感元件：精密电位器（绕线式）
测量缆绳材质：不锈钢
防护等级：IP65（配合 mating connector 使用时）
工作温度：-20℃ 至 +85℃
存储温度：-20℃ 至 +85℃
电源电压：DC 10~30V（典型24V DC）
最大工作电流：≤30mA（典型值，两线制）
外壳材质：铝制型材外壳
出线方式：SB0（侧出线）
电气连接：L10 + D8（M12圆形连接器）
SAB2配置：集成侧出线及特定安装附件
重量：约550g（不含电缆）
适用标准：符合CE、RoHS、DIN EN ISO 9001:2015等欧洲工业标准
产地：德国制造
五、产品尺寸
ASM WS10-1250-420A-L10-SB0-D8-SAB2的主要结构尺寸如下：
传感器主体长度：约280mm~320mm（含安装法兰，具体取决于L10配置）
型材外壳截面：约40mm × 40mm（铝制型材）
外壳总长度（含出线端）：约350mm~380mm
安装法兰尺寸：约50mm × 50mm，带安装孔（孔距需参照安装图纸）
缆绳出口孔径：约8mm~10mm
侧出线口位置（SB0）：位于传感器侧面中部偏下位置
电缆外径：约6mm~8mm（含屏蔽层，PUR材质，标准2米）
M12连接器（D8）尺寸：直径12mm，标准M12圆形接口
整体重量（含2米电缆）：约600g~700g
包装尺寸：约350mm × 100mm × 80mm（单把独立包装，含配件）
安装附件：SAB2配置通常包含电缆夹（KAB）、安装法兰及必要的固定件
六、应用领域
ASM WS10-1250-420A-L10-SB0-D8-SAB2凭借其1,250mm测量范围、4…20mA模拟电流输出、IP65防护等级和精密电位器传感技术等核心优势，在众多工业领域中发挥着关键的位移监测作用：
液压与气动系统：用于液压缸、气缸的活塞杆位置监测，实现行程精确控制和过载保护，广泛应用于注塑机、压铸机、锻压设备等。
起重机械与港口设备：龙门吊、桥式起重机、港口岸桥的吊钩高度和小车位置监测，保障起重作业安全，防止超载和碰撞。
工程机械：挖掘机臂架伸缩、装载机铲斗升降、推土机刀片位置等多点位移监测，提高施工效率和作业精度。
自动化生产线：传送带张紧度监测、机器人关节位置反馈、自动装配线工件定位等，确保生产流程的自动化和精确化。
木材加工与板材设备：锯切深度、压板行程、裁板位置的精确检测，提高加工精度和材料利用率。
冶金与钢铁行业：轧辊调节、钢板厚度控制、炉门开度监测等，适应高温多尘的恶劣工业环境。
盾构机与隧道工程：盾构机推进缸行程监测、管片拼装机位置反馈，确保隧道施工精度和安全。
仓储物流设备：堆垛机货叉位置、自动立体仓库巷道行走距离监测，确保物流自动化精准运行。
印刷与包装机械：印刷滚筒位置、切纸机刀架行程、包装机封口位置等，保证产品质量一致性。
医疗设备：CT扫描仪床体位置、放疗设备照射头定位等高精度位置测量场合。
风力发电：风机叶片变桨行程、偏航系统位置反馈，适应户外恶劣气候条件。
水处理与环保：闸门开度、水坝水位、污水处理设备行程监测，适应潮湿腐蚀环境。
七、总结
ASM WS10-1250-420A-L10-SB0-D8-SAB2（A107060）是一款由德国ASM公司精心打造的高性能拉绳式位移传感器，专为1,250mm中等大量程的工业位置测量而设计。该产品采用精密电位器式传感技术，配合4…20mA两线制模拟电流输出，实现了高线性度（±0.10%FS）、高重复性和准无限分辨率的完美结合。IP65防护等级和铝制型材外壳确保其在粉尘、潮湿、振动等恶劣工业环境中长期稳定运行。侧出线设计（SB0）便于狭窄空间安装布线，L10+D8电气连接配置兼容主流PLC和DCS模拟量输入模块，SAB2综合配置进一步简化了现场安装流程。其广泛的应用领域涵盖液压气动、起重机械、工程机械、自动化产线、冶金钢铁、盾构隧道、仓储物流、风力发电等众多行业，是工业自动化位移测量领域中兼具可靠性与实用性的专业之选。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
