一、产品介绍

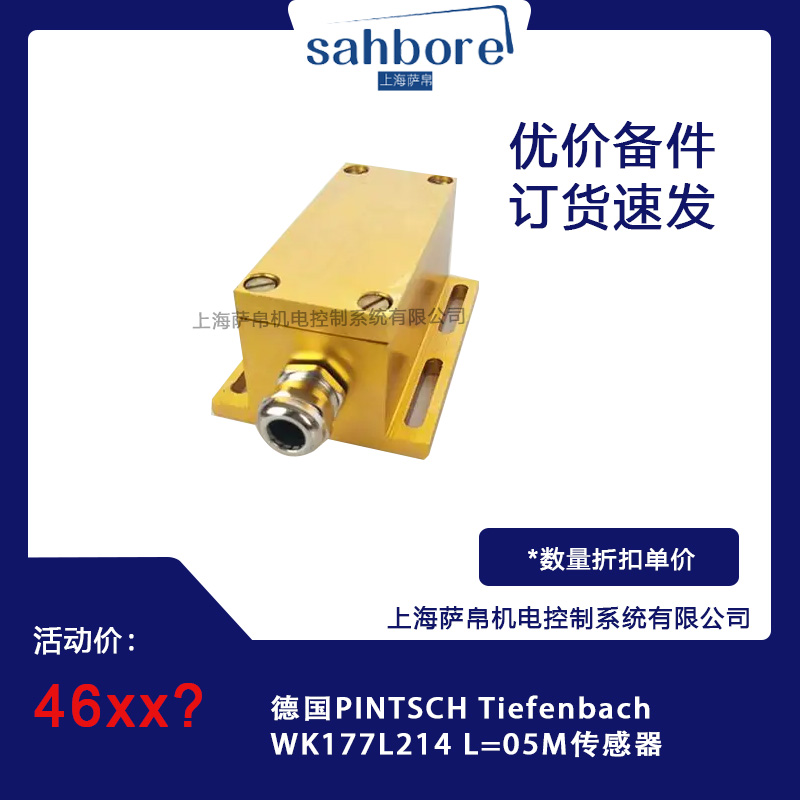

德国PINTSCH Tiefenbach WK177L214 L=05M传感器是一款单稳态磁性接近传感器（磁控开关），属于177系列工业磁性开关主产品线。该产品专为重型工业、轨道车辆与工程机械的位置/限位监测设计，具备非接触检测、长寿命、强环境适应性等特点。其核心功能是通过磁场触发实现气缸、液压缸等执行机构的位置精准检测，适配严苛工业现场需求。

二、功能特点

1. 非接触检测：通过磁场触发信号，无机械磨损，抗油污、粉尘、振动干扰，维护成本低。

2. 宽环境适应性：

• 防护等级IP67，防尘防水，适配户外、潮湿、油污环境。

• 工作温度范围广，标准版-20℃至+85℃，硅胶电缆版-60℃至+180℃。

3. 高可靠性：

• 铸青铜外壳，耐腐蚀、抗冲击（耐受50g振动、15g冲击）。

• 设计寿命≥10⁹次开关循环，寿命极长。

4. 灵活配置：

• 支持PNP常开/常闭双输出，兼容NAMUR防爆协议（选配）。

• 电缆长度可选2米、5米（标准配置），支持长距离布线。

5. 快速响应：闭合时间≤0.2ms，断开时间≤0.5ms，满足高频启停需求。

三、选型指南

1. 匹配磁铁：选用Tiefenbach专用磁铁（如M8/M10系列），确保2-5mm有效切换距离。

2. 接口与协议：

• 确认控制系统兼容性，优先选择PNP型（需接电源正极、信号端与负极）。

• 防爆场景需选配ATEX认证型号（如IKX177系列）。

3. 环境适配：

• 高温环境（如冶金行业）优先选择硅胶电缆版（工作温度上限≥180℃）。

• 潮湿或腐蚀性环境需确认IP67防护等级。

4. 电缆长度：根据设备布局选择标准2米或定制5米电缆，避免信号衰减。

四、技术参数

• 工作原理：单稳态磁感应（磁簧管/磁敏元件）。

• 工作电压：12-240V DC/AC（宽电压适配）。

• 输出类型：系统2（PNP常开/常闭）、系统1（NAMUR/PNP）。

• 开关频率：≤100Hz。

• 触发距离：2-5mm（依配套磁铁型号）。

• 重复精度：±0.2mm。

• 防护等级：IP67（全封装，防尘防水）。

• 外壳材质：铸青铜（耐腐蚀、抗冲击）。

• 电缆规格：硅胶耐温线（适配-60℃至+180℃）。

五、产品尺寸

• 整体结构：紧凑型设计，旋流芯可拆卸，便于快速维护。

• 安装方式：长孔法兰安装，支持任意方位调节检测位置。

• 电缆长度：标准配置2米，可选5米定制款（适配机车、设备外部走线）。

• 喷雾覆盖：90°锥形喷雾在1米距离处覆盖直径约1.7米区域（依压力与流量调整）。

六、应用领域

1. 轨道交通：道岔位置检测、车门限位、受电弓监测。

2. 工程机械：液压油缸行程监测、铲斗/臂架限位。

3. 冶金/重工：高温、高粉尘、强振动环境下的位置检测。

4. 自动化产线：气缸/液压缸位置反馈、抓取/推送动作监测。

5. 化工/矿业：恶劣环境下的安全位置监测（如防爆区域）。

6. 智能仓储：AGV/堆垛机执行机构定位、限位监控。

七、总结
PINTSCH Tiefenbach WK177L214 L=05M传感器凭借其非接触检测、宽环境适应性、高可靠性及灵活配置，成为工业领域中位置监测的核心组件。其广泛的应用场景覆盖轨道交通、工程机械、冶金重工等严苛环境，能够满足不同工艺对精度、稳定性和寿命的需求。通过合理选型与定期维护，该传感器可显著提升生产效率并降低维护成本，是工业自动化控制中的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
