一、产品介绍

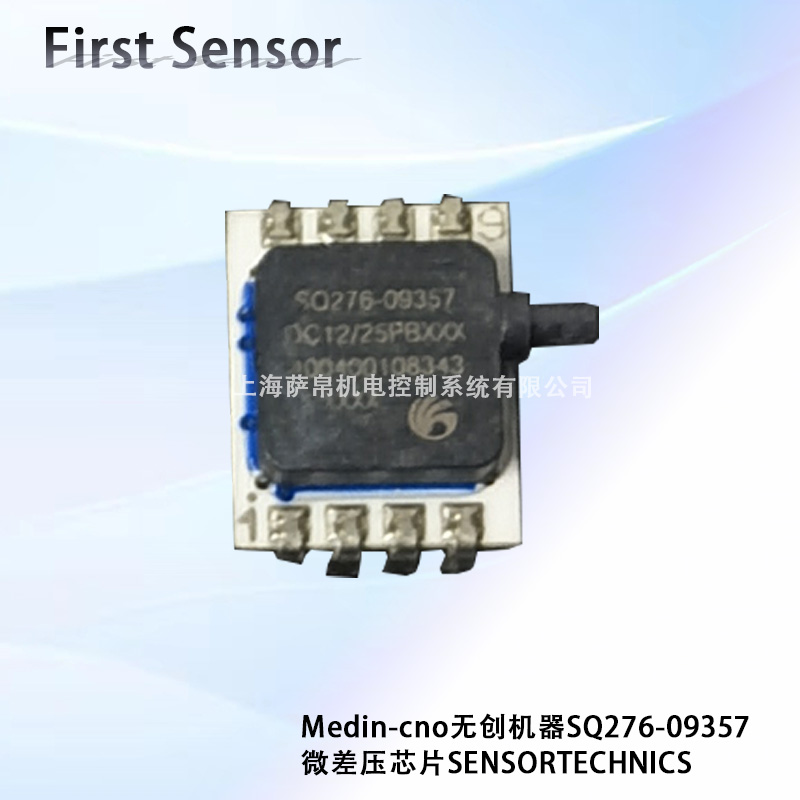

Medin-cno无创呼吸机专用SQ276-09357微差压芯片由德国SENSORTECHNICS（2016年后并入First Sensor）研发，是一款基于MEMS技术的高精度医疗级传感器。该芯片专为无创呼吸机设计，能够精确测量气道与混合气体的差压，并计算流量以控制氧浓度（FiO₂，范围21%-100%）。其核心功能包括实时监测压力变化、支持多种通气模式（如CPAP、NIPPV、NHFV），并确保通气安全稳定，是新生儿及婴幼儿无创通气治疗的关键部件。

二、功能特点

1. 高精度测量：量程±20 mbar，精度±0.1% FS（25℃），年漂移<0.5%，可捕捉微小压力变化。

2. 快速响应：响应时间0.5-1毫秒，实时反映压力波动，支持呼吸机快速调整通气参数。

3. 双输出模式：提供模拟电压（0.5-4.5V）和I²C数字信号（16位压差+11位温度），便于系统集成。

4. 温度补偿：内置温度传感器，自动修正环境温度影响，确保测量准确性。

5. 医疗级认证：通过ISO 13485和CE认证，符合医疗设备严苛标准。

6. 抗干扰设计：通过IEC 60601-1-2电磁兼容性测试，适应复杂医疗环境。

三、选型指南

1. 量程匹配：默认±20 mbar量程适用于大多数无创呼吸机，若需其他范围（如±5mbar至±500mbar），可联系厂商定制。

2. 输出信号：根据控制系统接口选择模拟或数字输出，或双模式兼容设计。

3. 供电电压：支持3.3V/5V DC±10%，需确认设备主板供电匹配性。

4. 封装形式：采用DIP-8封装，体积小巧（约9.8×9.8×7.2mm），便于集成。

5. 定制需求：如需特殊量程、输出协议或接口，可联系First Sensor或授权代理商（如上海萨帛机电）进行定制。

四、技术参数

• 压力类型：差压（Differential Pressure）

• 量程：±20 mbar（可定制）

• 供电：3.3V/5V DC±10%

• 输出：模拟电压（0.5-4.5V）+ I²C数字信号（16位压差+11位温度）

• 精度：±0.1% FS（25℃），年漂移<0.5%

• 响应时间：0.5-1毫秒

• 工作温度：-20℃至+85℃（医疗应用建议0-50℃）

• 过载能力：3倍满量程

• 认证：ISO 13485、CE

五、产品尺寸

• 长：约9.8mm

• 宽：约9.8mm

• 高：约7.2mm
  DIP-8封装设计紧凑，节省PCB空间，适合高密度集成。

六、应用领域

1. Medin-cno无创呼吸机：核心部件，精确控制氧浓度与通气参数，支持新生儿CPAP、NIPPV、NHFV等模式。

2. 其他无创通气设备：适用于需要高精度压力监测的空氧混合器、麻醉工作站等。

3. 医疗设备维修：作为故障芯片的替换件，恢复设备性能，解决氧浓度不准、压力报警等问题。

4. 工业领域：延伸应用于气动控制、液压系统及自动化设备中的微压检测。

七、总结
SQ276-09357微差压芯片凭借其高精度、快速响应、稳定可靠及医疗级认证，成为无创呼吸机领域的关键传感器。其双输出模式与温度补偿功能简化了系统设计，而紧凑封装与抗干扰能力则提升了设备集成度与鲁棒性。无论是用于Medin-cno等高端呼吸机，还是作为维修替换件，该芯片均能显著提升通气治疗的安全性与有效性，是医疗设备制造商与维修服务商的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
