一、产品介绍

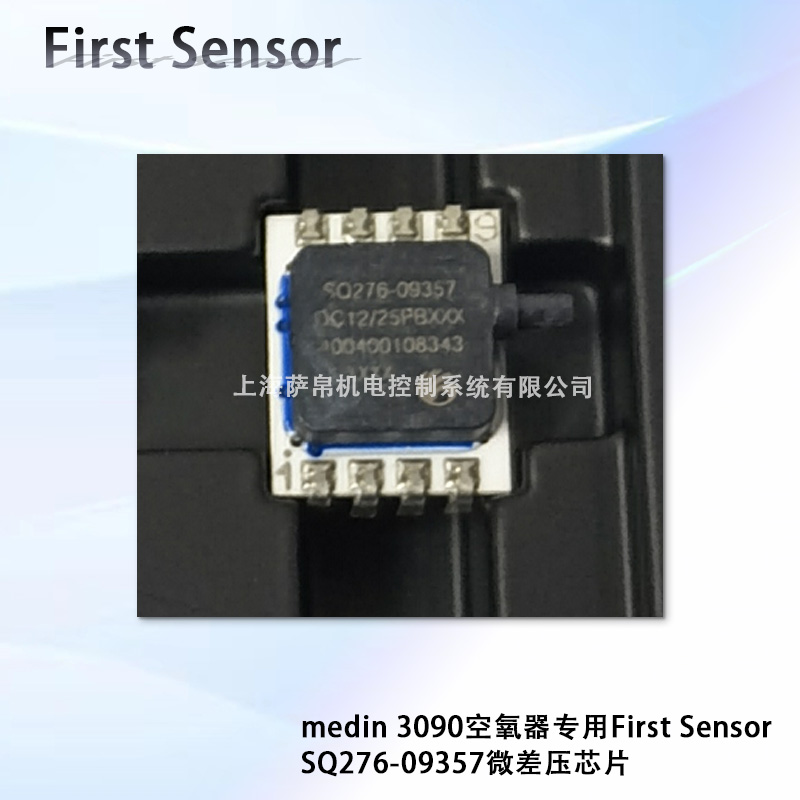

SQ276-09357是德国First Sensor公司（原Sensortechnics）生产的一款高精度MEMS微差压传感器芯片，专为德国马丁空氧混合器设计。该芯片采用先进的MEMS技术制造，具备医疗级认证，能够精确测量空气与氧气混合气体的差压和流量，从而确保空氧混合器能够稳定、准确地控制氧浓度，为患者提供安全可靠的呼吸支持。

二、功能特点

1. 高精度测量：量程覆盖±20 mbar，精度高达±0.1% FS（25℃时），能够精确感知并测量混合气体中的微小压力变化。
2. 快速响应：响应时间仅为0.5-1毫秒，能够实时捕捉压力变化，确保空氧混合器能够迅速调整氧浓度。
3. 正负压差检测：支持正负压差检测，全面监控吸气与呼气循环，确保通气安全。
4. 温度补偿：内置11位温度传感器，自动补偿环境温度影响，确保测量准确性。
5. 抗干扰能力强：通过IEC 60601-1-2电磁兼容性测试，适应复杂电磁环境。
6. 双输出模式：提供模拟电压（0.5-4.5V）和I²C数字双输出，便于与不同控制系统集成。

三、选型指南

1. 确认量程：根据空氧混合器的型号和应用场景选择合适的量程，SQ276-09357的默认量程为±20 mbar，适用于大多数空氧混合器。
2. 输出信号匹配：该芯片提供模拟电压和I²C数字双输出，需根据空氧混合器控制系统的接口类型选择匹配的输出模式。
3. 供电电压：芯片供电电压为3.3V或5V DC±10%，需确认空氧混合器主板供电电压是否匹配。
4. 封装形式：采用DIP-8封装，体积小巧，便于集成到空氧混合器内部。
5. 定制化需求：如需特殊量程、输出信号或接口形式，可联系First Sensor或其授权代理商进行定制。

四、技术参数

1. 压力类型：差压（Differential Pressure）
2. 量程：±20 mbar（可定制±5mbar至±500mbar）
3. 供电：3.3V或5V DC±10%
4. 输出：模拟电压（0.5-4.5V）+ I²C数字双输出
5. 响应时间：0.5-1毫秒
6. 精度：±0.1% FS（25℃时）
7. 年漂移：<0.5%
8. 工作温度：-20℃至+85℃（医疗应用建议0-50℃）
9. 储存温度：-40℃至125℃
10. 过载能力：3倍满量程

五、产品尺寸

SQ276-09357采用DIP-8封装，具体尺寸为：

• 长：约9.8mm
• 宽：约9.8mm
• 高：约7.2mm

六、应用领域

1. 德国马丁空氧混合器：作为核心部件，精确监测氧浓度、混合气体压力/流量，控制空氧配比，确保通气安全。
2. 其他空氧混合设备：适用于需要精确控制氧浓度的空氧混合设备，如新生儿CPAP系统、重症呼吸机等。
3. 医疗设备维修与替换：作为空氧混合器的维修专用芯片，用于替换故障或老化的压力传感器，恢复设备性能。

七、总结

SQ276-09357是德国First Sensor公司专为德国马丁空氧混合器设计的高精度MEMS微差压传感器芯片。该芯片凭借其高精度、快速响应、稳定可靠和低功耗等核心优势，在医疗领域发挥着重要作用。它不仅能够精确测量混合气体中的微小压力变化，确保空氧混合器能够稳定、准确地控制氧浓度，还具备抗干扰能力强、温度补偿和双输出模式等特点，便于与不同控制系统集成。同时，该芯片采用DIP-8封装，体积小巧，便于集成到空氧混合器内部，是医疗设备压力测量的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
