一、产品介绍

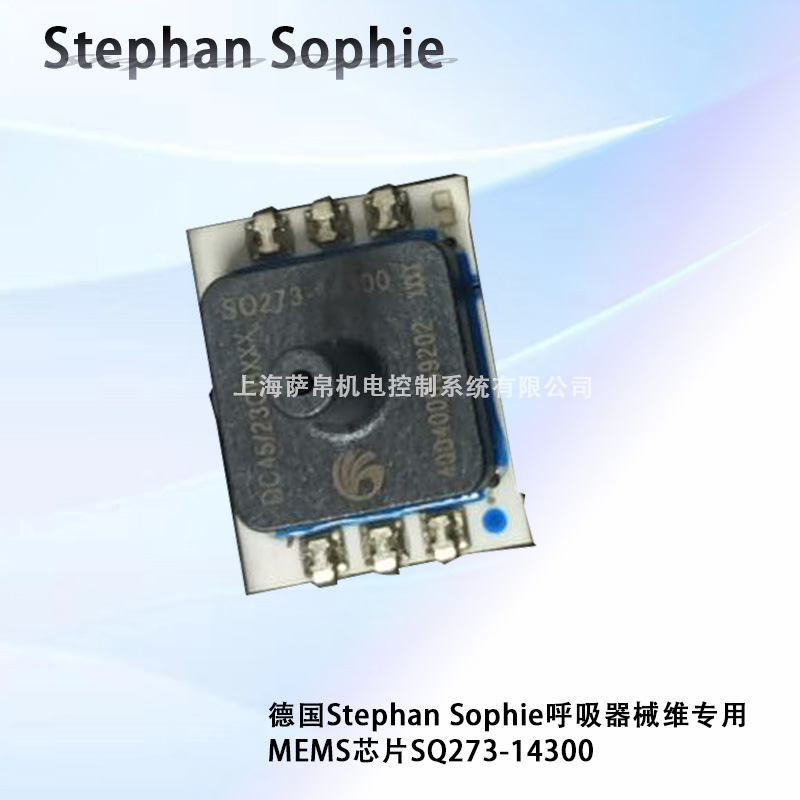

德国Stephan Sophie呼吸器械专用的MEMS芯片SQ273-14300，是一款由First Sensor公司生产的高精度微差压传感器芯片。该芯片专为医疗设备设计，特别是用于婴儿呼吸机和小儿呼吸机，能够精确测量和控制呼吸过程中的微小差压变化，确保呼吸机能够根据患儿的呼吸状况进行精确调节，提供安全有效的呼吸支持治疗。

二、功能特点

1. 高精度测量：SQ273-14300具备高精度测量能力，量程覆盖0-100毫巴（mbar），能够精确感知并测量婴儿呼吸过程中微小的压力变化，满足婴儿呼吸机对精确压力控制的需求。

2. 快速响应：响应时间小于1毫秒，能够实时捕捉和反映压力变化，确保呼吸机能够迅速调整通气参数以适应患儿的呼吸需求。

3. 稳定可靠：采用高稳定性设计，能够在长时间运行过程中提供准确可靠的测量结果，减少故障率和维修次数，降低设备的维护成本。

4. 抗干扰能力强：金属外壳封装满足MIL-STD-883气密性要求，内部无运动部件，抗振动能力达40g，可承受2kPa过载压力。同时，通过IEC 60601-1-2电磁兼容性测试，金属外壳提供电磁屏蔽，抗静电能力达2kV HBM，适应医院复杂电磁环境。

5. 定制化服务：First Sensor提供全方位的咨询、开发、生产和服务支持，包括定制化传感器系统，满足不同应用场景下的特殊需求。

三、选型指南

1. 确认量程：根据具体应用场景选择合适的测量范围，SQ273-14300的量程为0-100毫巴，适用于大多数婴儿呼吸机的需求。

2. 考虑输出信号：该传感器提供模拟输出信号（如20mV/5V），便于与呼吸机控制系统进行通信和数据传输。

3. 评估环境适应性：确认工作温度范围（-40℃至+85℃）和储存温度范围（-40℃至+125℃）是否覆盖设备使用场景。

4. 选择封装形式：根据设备内部布局和安装需求选择合适的封装形式，SQ273-14300采用DIP-8金属屏蔽直插封装，体积小巧，便于集成。

5. 考虑定制化需求：如需特殊量程、输出信号或接口形式，可联系供应商定制传感器参数。

四、技术参数

1. 类型：MEMS压阻式微差压/流量芯片。

2. 量程：0-100 mbar（0-1 psi）。

3. 精度：±0.25% FS（典型值）。

4. 响应时间：<1毫秒（10%-90%阶跃响应）。

5. 输出信号：模拟输出20mV/5V。

6. 工作电压：模拟版5V；数字版3V-5.5V（如有数字输出选项）。

7. 工作温度：-40℃至+85℃（补偿温度0-50℃，可扩展至70℃）。

8. 抗过载能力：2kPa过载压力，40g振动耐受。

9. 电磁兼容性：通过IEC 60601-1-2测试，抗静电2kV HBM。

五、产品尺寸

SQ273-14300采用DIP-8金属屏蔽直插封装，具体尺寸为：

• 外形尺寸：9.5 mm（长）× 6.4 mm（宽）× 4.2 mm（高）。

• 引脚间距：2.54 mm，支持PCB板贴装或插座连接。

六、应用领域

1. 婴儿呼吸机：SQ273-14300广泛应用于婴儿呼吸机，用于精确测量和控制呼吸过程中的微小差压变化，确保呼吸机能够根据患儿的呼吸状况进行精确调节。

2. 小儿呼吸机：同样适用于小儿呼吸机，满足小儿呼吸系统对精确压力控制的需求。

3. 重症监护室（ICU）：监测患者生命体征，如气道压力、血流动力学参数等，提供实时数据支持。

4. 麻醉设备：监测麻醉气体压力和流量，确保患者吸入正确气体混合物。

5. 睡眠诊断设备：监测睡眠呼吸暂停患者的呼吸压力变化，辅助诊断与治疗。

七、总结

SQ273-14300作为First Sensor专为医疗设备设计的高精度微差压传感器芯片，以其卓越的性能和广泛的应用领域在医疗领域占据重要地位。该芯片具备高精度、快速响应、稳定可靠和抗干扰能力强等特点，能够精确测量和控制呼吸过程中的微小差压变化，为婴儿和小儿呼吸机提供安全有效的呼吸支持治疗。同时，其模块化封装和灵活输出选项简化了集成流程，而广泛的温度适应性和电磁兼容性确保了设备在复杂环境中的可靠运行。
