一、产品介绍

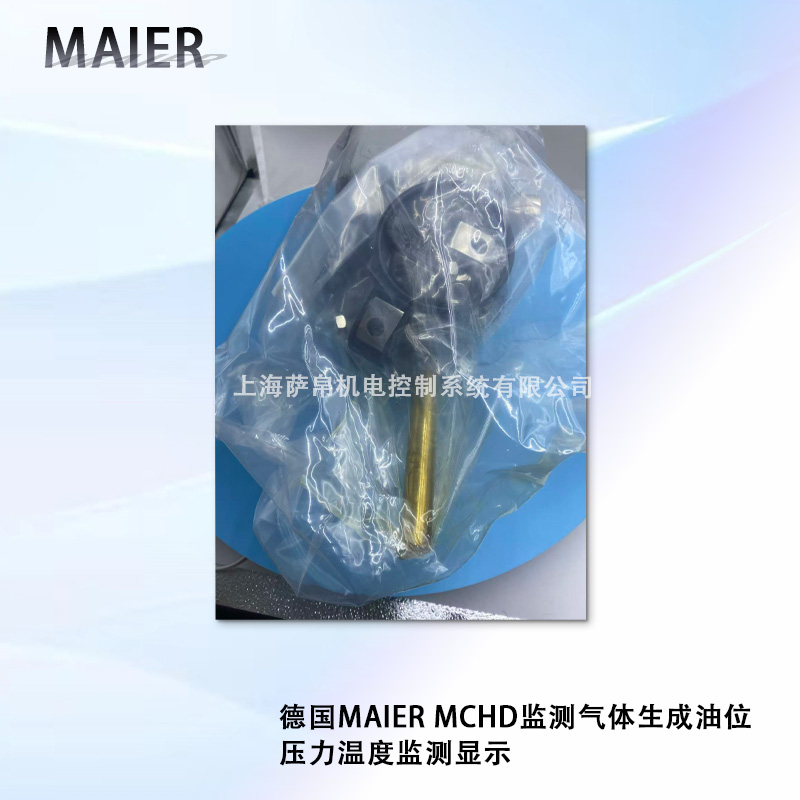

德国MAIER MCHD是一款专为全密封油浸式配电变压器设计的多功能非电量综合保护继电器，严格遵循EN 50216-3标准。该产品通过高度集成气体生成（瓦斯）、油位、突发压力、油温四大监测功能，实现对变压器内部故障的早期预警与紧急跳闸保护。其核心设计采用油路与电气开关元件完全隔离的结构，结合C5-M级高防腐涂层，确保在严苛户外环境下的长期可靠运行，是保障变压器安全的关键一体化组件。

二、功能特点

1. 四合一集成监测

• 气体生成监测：通过浮子+干簧管结构，当气体积聚量≥170 cm³时触发报警或跳闸，顶部观察窗支持360°直观查看气体积聚情况。

• 油位监测：同轴浮子随油位变化触发干簧管开关，油位下降≥170 cm³时触发低油位报警，观察窗直接显示浮子位置。

• 突发压力监测：内置氟橡胶膜片压力传感器，压力范围10–50 kPa（步进5 kPa可调），响应时间<0.5 s，出厂通常设为30–40 kPa。

• 油温监测：内置双金属温度计，监测范围0–140℃，限位开关调节范围20–120℃，带可复位最高温度指针。

2. 高防护与耐候性

• 外壳采用铝制SOLIDLINE粉末涂层，符合ISO 12944 C5-M标准，抗盐雾、抗紫外线，防护等级达IP55，工作温度范围-30℃至+120℃。

3. 机电高可靠性

• 核心监测单元（浮子、膜片、双金属）为纯机电结构，无需外部供电即可实现报警与跳闸，符合“失效-安全”原则。

4. 维护便捷性

• 内置1/8"球阀，支持油样采集与排气操作，无需排空变压器油即可完成维护。

三、选型指南

1. 功能阈值匹配

• 温度：确认双金属温度计范围0–140℃及限位开关调节范围20–120℃覆盖变压器运行工况。

• 压力：突发压力设定范围10–50 kPa（步进5 kPa），需根据变压器油箱耐压强度设定跳闸值（通常设为30–40 kPa）。

• 气体/油位：气体积聚≥170 cm³触发报警，油位下降同阈值触发低油位报警。

2. 环境与认证要求

• 高腐蚀环境：若应用于沿海（如出口项目），务必选择C5-M涂层版本。

• 通信需求：若需远程监控，需确认是否支持Modbus RTU或IEC 61850协议（部分型号需外接网关）。

四、技术参数

• 监测参数：

• 温度：显示范围0–140℃，限位开关调节20–120℃（±2℃），带可复位最高温度指针。

• 压力：范围10–50 kPa（步进5 kPa），响应时间<0.5 s，膜片材质氟橡胶（Viton）。

• 油位/气体：触发阈值170 cm³（油位下降/气体积聚），方式为浮子+干簧管转换触点。

• 防护等级：IP55（EN 60529），抗冲击IK07（EN 50102）。

• 防腐等级：C5-M（ISO 12944），抗盐雾、抗紫外线。

• 触点容量：

• 温度触点：24V DC/4A，240V AC/3A。

• 压力触点：24V DC/2A，240V AC/6A。

• 操作温度：-30℃至+120℃，介质兼容矿物油、合成酯、有机酯。

五、产品尺寸

• 主体外形：紧凑圆柱形设计，外径约134 mm（含法兰），总高度约155–160 mm（含观察窗）。

• 安装接口：法兰适配标准油箱开口60 mm，采用4×M8螺栓固定，推荐安装扭矩6.0 N·m。

六、应用领域

1. 全密封配电变压器：作为城市电网、工业园区户外密封式油浸变压器（11kV/22kV）的标准出厂配置，完美匹配终身免维护设计理念。

2. 高腐蚀环境：特别适用于沿海风电场、港口岸电、石化园区等高盐雾、高污染环境下的变压器保护。

3. 轨道交通与基础设施：用于地铁整流变、牵引变电所等对空间和可靠性要求极高的场所。

七、总结

德国MAIER MCHD通过“四合一集成监测+油电分离设计”，彻底解决了传统保护继电器在渗漏油、可靠性及环境适应性方面的痛点。其C5-M级防腐涂层与IP55防护等级，直接应对了出口设备在热带、海洋性气候下的长期生存挑战。选择MCHD作为密封式变压器的标准配置，是满足EN 50216-3标准、提升产品安全等级与客户价值的关键举措。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
