一、产品介绍

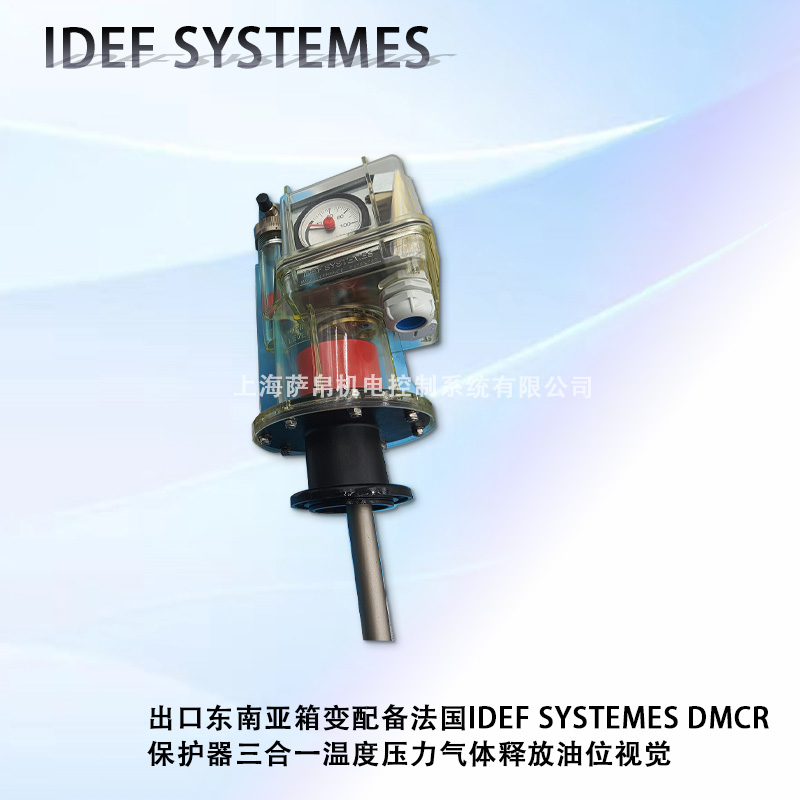

法国IDEF SYSTEMES DMCR 3.0保护器是一款专为油浸式变压器设计的多功能综合保护装置，集成温度、压力、气体释放及油位监测四大核心功能。其设计符合IEC 60076-22-1和EN 50216-3国际标准，通过ISO 9001:2015认证，具备高防护等级（IP56防尘防水、IK10抗冲击），可适应东南亚地区高温、高湿、多雨、盐雾的恶劣环境。该装置通过单一紧凑设备替代传统分立保护装置，简化布线，节省安装空间，降低整体设计难度，是高端出口箱变的优选配置。

二、功能特点

1. 温度保护

• 实时监测变压器油温，支持两级保护阈值（报警/跳闸），阈值范围30°C–120°C，精度±1°C。

• 温度异常时触发报警或切断电源，防止绝缘老化。

2. 压力保护

• 监测油箱内部压力，跳闸阈值0.1–0.5 bar（100–500 mbar），响应时间<10 ms。

• 压力异常时快速释放压力并输出信号，防止油箱破裂。

3. 气体释放保护

• 检测变压器内部故障（如匝间短路、局部放电）产生的气体，通过浮子系统触发报警。

• 360°可视化观察窗，无需开盖即可判断气体积聚情况。

4. 油位监测

• 磁性浮子开关检测油位下降，阈值170 cm³，防止漏油或缺油导致绝缘失效。

• 高清透明储液器设计，支持直观油位观察。

5. 高防护与耐用性

• IP56/IK10防护等级，耐受极端温度（-40°C至+70°C）、高湿度、盐雾腐蚀。

• 无源机械触点输出，抗电网波动干扰，长期免维护运行。

三、选型指南

1. 基础型号选择

• 推荐标准四功能集成版DMCR 3.0，覆盖东南亚11kV/22kV油浸式变压器需求。

2. 环境适应性配置

• 通用场景：标准配置满足内陆高温环境（如泰国曼谷）。

• 沿海高腐蚀区：选择不锈钢外壳或高耐候工程塑料（如印尼雅加达沿海工业区）。

3. 功能阈值设定

• 温度：一级报警85°C，二级跳闸105°C（可根据负载调整）。

• 压力：突发压力跳闸值设为0.3–0.5 bar。

• 油位/气体：油位下降≥170 cm³触发报警，气体积聚通过浮子下降激活触点。

4. 通信模块选配

• 智能版本支持RS485接口及Modbus RTU协议，满足远程监控需求（如新加坡智能电网项目）。

四、技术参数

1. 供电电压：24V DC / 230V AC（可选）。

2. 触点容量：250V AC 5A。

3. 安装接口：油箱顶部Φ60mm孔，4×M8螺栓固定，扭矩6.0 N·m。

4. 防护等级：IP56（防尘防水）、IK10（抗冲击）。

5. 工作温度：-40°C ~ +70°C（短期耐受+120°C）。

6. 通信协议：Modbus RTU（RS485接口）。

五、产品尺寸

1. 主体外形：圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。

2. 安装法兰：顶部法兰直径85mm，中心安装孔径φ60mm±1mm，4×M8螺栓固定（分布圆直径约97mm）。

3. 接线腔：接线端子位于侧面或顶部，支持标准电缆格兰头接入。

六、应用领域

1. 电力配送系统：作为东南亚地区11kV/22kV油浸式变压器的标准出厂配置，提升产品附加值与国际认可度。

2. 工业环境：适用于矿山、水泥厂等高粉尘、高振动场景，IK10抗冲击特性确保稳定运行。

3. 沿海基础设施：用于港口岸电、海水淡化厂等高盐雾环境（需确认C5-M防腐选项）。

4. 数据中心与新能源：保障不间断电源（UPS）变压器安全，支持智能电网与可再生能源并网。

七、总结

法国IDEF SYSTEMES DMCR 3.0保护器以集成化设计、高防护等级及智能通信功能为核心优势，为东南亚油浸式变压器提供全方位保护。其四合一监测机制简化变压器顶部布局，透明可视化特性降低运维门槛，IP56/IK10防护应对恶劣气候挑战。选择DMCR 3.0作为出口标配，不仅能满足国际标准认证要求，更能显著提升产品在东南亚市场的竞争力与客户信任度。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
