一、产品介绍

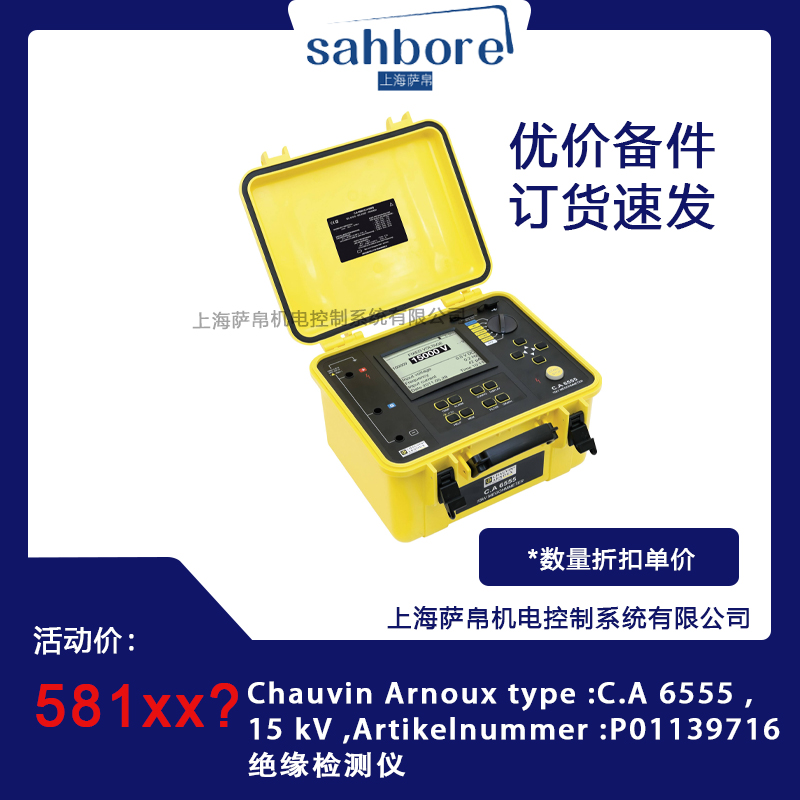

Chauvin Arnoux（法国CA公司）C.A 6555绝缘检测仪是一款专业的高压绝缘电阻测试设备，测试电压最高可达15kV，适用于高电压等级电气设备的绝缘性能检测。该仪器采用数字式设计，配备大型LCD背光显示屏，支持图形化显示测试过程中的绝缘变化，提供快速有效的绝缘检测。其核心功能包括绝缘电阻测量、吸收比（DAR）、极化指数（PI）和介质放电指数（DD）的自动计算，并支持数据存储与传输至PC端生成报告。

二、功能特点

1. 高电压测试能力：测试电压范围覆盖40V至15kV，支持固定电压或可组态设置，满足不同电压等级设备的测试需求。

2. 多重测试模式：提供电压渐升、电压步进、Burning（持续测试）、Early Break（非破坏性测试）等模式，适应不同场景下的绝缘评估需求。

3. 自动计算功能：内置算法自动计算DAR、PI、DD等关键参数，辅助用户快速判断绝缘状态。

4. 数据存储与传输：支持存储80,000组带时间戳的测量数据，通过光隔离USB接口传输至PC端，使用DataView软件生成详细报告。

5. 三重滤波功能：优化测量数据稳定性，减少干扰对结果的影响。

6. 安全设计：符合IEC 61010安全标准，配备5mA短路电流保护，确保操作安全。

三、选型指南

1. 测试电压需求：根据待测设备的额定电压选择测试电压范围，C.A 6555支持最高15kV测试，适用于高压电机、变压器等设备。

2. 功能需求：若需非破坏性测试或定期检修，优先选择支持Early Break或Burning模式的型号；若需分析绝缘老化问题，选择支持DAR/PI/DD计算的型号。

3. 数据管理需求：若需大量数据存储或生成报告，选择支持大容量存储和PC端软件兼容的型号。

4. 环境适应性：若设备在潮湿、多尘或高温环境下运行，需选择具备密封件或特殊涂层的型号。

四、技术参数

• 绝缘电阻测量范围：10kΩ至30TΩ（部分资料显示为25TΩ，具体以实际产品为准）。

• 测试电压：40V至15kV，可组态设置。

• 短路电流：5mA。

• 显示方式：大型LCD背光显示屏，支持数字显示、柱状图及R(t)+u(t)、i(t)、i(u)图形显示。

• 数据存储：80,000组带时间戳的测量数据。

• 通讯接口：光隔离USB接口，支持数据传输至PC端。

• 安全标准：符合IEC 61010 Cat. IV 600V安全等级。

• 工作温度：-20℃至+100℃（密封件材质可能限制温度范围）。

• 电源：镍氢可充电池（8×1.2V），支持外部电源充电（90-260V）。

五、产品尺寸

• 外形尺寸：约340mm（长）×300mm（宽）×200mm（高）。

• 重量：约6.2kg（含电池）。

六、应用领域

1. 电力行业：用于高压发电机、变压器、电缆等设备的绝缘检测，确保设备安全运行。

2. 工业机械：支撑旋转电机、中压发电机等设备的绝缘性能评估，减少故障停机时间。

3. 输配电系统：检测架空或地下输配电网络、浪涌电压抑制器、火花避雷器等设备的绝缘状态。

4. 制造工业：在生产线和质量控制环节，用于电机、变压器等设备的绝缘测试，验证其是否符合国际/地方标准（如GB 1094、GB/T 20160-2006）。

5. 轨道交通：支持机车部件和电气牵引系统的绝缘检测，保障铁路运输安全。

七、总结

Chauvin Arnoux C.A 6555绝缘检测仪是一款功能全面、性能稳定的高压绝缘测试设备，适用于电力、工业、轨道交通等多个领域。其高电压测试能力、多重测试模式、自动计算功能及数据管理功能，能够满足用户对绝缘检测的多样化需求。同时，该仪器符合国际安全标准，操作安全可靠，是高压电气设备绝缘检测的理想选择。
