一、产品介绍

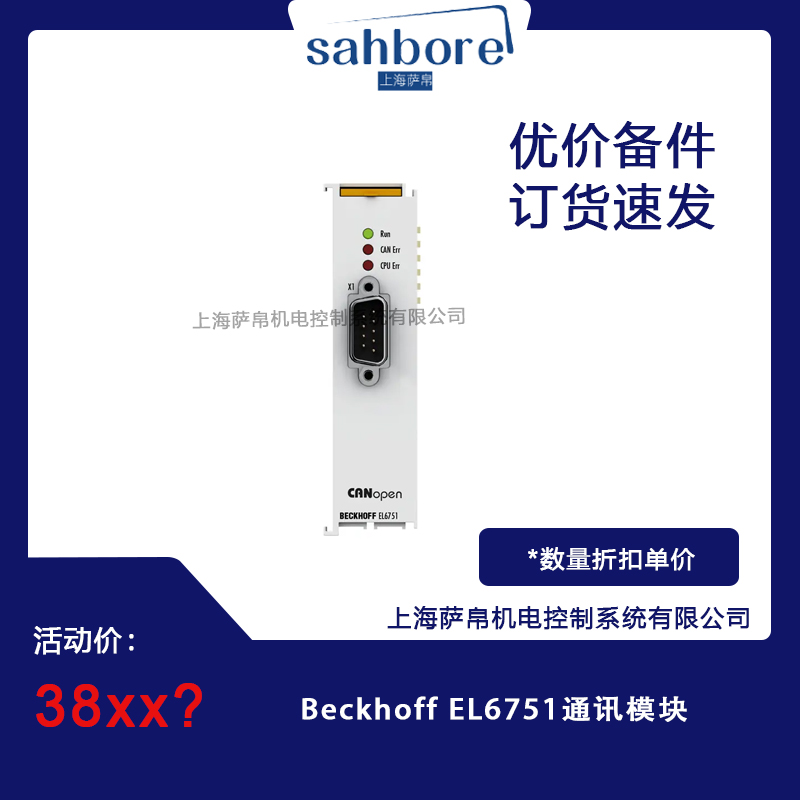

Beckhoff EL6751是一款基于EtherCAT总线的CANopen通讯模块，属于EtherCAT端子模块系列。该模块通过EtherCAT网络集成CANopen设备，支持主站和从站两种工作模式，可实现EtherCAT主站与CANopen从站设备之间的高速数据交换。其核心功能是将CANopen协议无缝集成到EtherCAT控制系统中，适用于需要混合使用EtherCAT和CANopen协议的工业自动化场景。

二、功能特点

1. 协议支持全面

• 支持所有CANopen PDO通信类型，包括事件驱动、时间驱动（使用事件定时器）、同步和轮询模式。

• 与PC控制器的任务周期同步，石英精度同步循环确保驱动同步零累积抖动。

• 支持启动和运行时的参数通信（SDO），具备紧急消息处理、防护和心跳报文功能。

2. 灵活的角色配置

• 可作为CANopen主站或从站使用，适应不同网络拓扑需求。

• 支持发送和接收通用CAN消息，无需应用程序处理CAN帧，简化开发流程。

3. 强大的诊断能力

• 集成硬件诊断状态LED，实时显示通信状态。

• 支持通过EtherCAT网络进行远程诊断，快速定位故障。

4. 节省空间设计

• 无需PC中的PCI插槽，通过EtherCAT总线直接连接，减少控制柜空间占用。

三、选型指南

1. 角色选择

• 若需管理多个CANopen设备，选择主站模式（EL6751）。

• 若需将单个设备集成到EtherCAT网络，选择从站模式（EL6741-0010）。

2. 波特率匹配

• 确保模块波特率与CANopen设备一致，支持10 kbaud至1 Mbaud的多种速率。

3. 终端电阻配置

• 在CAN总线两端配置120Ω终端电阻，即使线缆长度小于1米也需严格遵守，避免信号反射。

4. 环境适应性

• 工作温度范围-25°C至+60°C，存储温度-40°C至+85°C，适应恶劣工业环境。

• 防护等级IP20，需额外防护满足更高要求。

四、技术参数

• 现场总线：CANopen，通道数量1。

• 数据传输速率：10、20、50、100、125、250、500、800、1000 kbaud。

• 接口：9针D-sub连接器，符合CANopen规范，电隔离。

• 通信角色：CANopen网络主站、管理器或从站。

• 电流消耗：E-bus电流消耗约230 mA。

• 状态指示：状态LED显示主站、管理器、RAW-CAN及从站状态。

• 机械特性：重量约70克，尺寸紧凑，适合DIN导轨安装。

• 环境认证：符合EN 60068-2-6（抗振）、EN 60068-2-27（抗冲击）、EN 61000-6-2/EN 61000-6-4（抗电磁干扰）标准。

五、产品尺寸

• 外形尺寸：宽度22.5 mm（单通道宽度），高度100 mm，深度115 mm（含接线端子）。

• 安装方式：支持DIN导轨安装，模块间通过总线连接器直接插拔，无需额外接线。

六、应用领域

1. 机器人控制

• 实现人机界面数据交互，如传输焊接参数、机器人位置和速度信息。

• 支持多机器人协作，通过以太网对多个机器人进行实时控制。

2. 工业自动化

• 连接驱动器、传感器和执行器，实现设备间通信和控制。

• 集成到化工、能源等行业的监测系统中，实现数据采集和远程管理。

3. 物流与仓储

• 优化AGV和堆垛机的电机控制，提升多轴协同运动效率。

4. 新能源领域

• 应用于风电变桨系统和光伏跟踪系统，实现设备间高速通信。

七、总结

Beckhoff EL6751是一款高性能、高灵活性的CANopen通讯模块，通过EtherCAT总线实现CANopen设备的无缝集成。其全面的协议支持、强大的诊断能力和节省空间的设计，使其成为工业自动化领域的理想选择。无论是机器人控制、工业监测还是新能源应用，EL6751均能提供可靠的通信解决方案，显著提升系统整体性能和效率。
