一、产品介绍

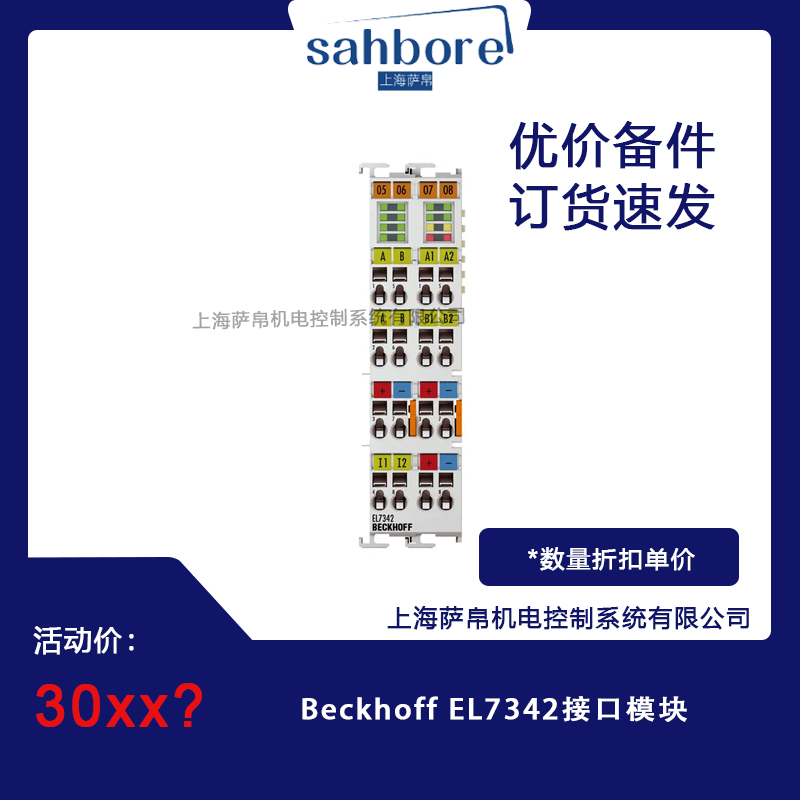

Beckhoff EL7342是一款双通道直流电机控制端子模块，属于EtherCAT总线端子模块系列。该模块专为工业自动化设计，支持48 V DC供电，每通道最大输出电流3.5 A，可直接控制两台直流电机。其核心功能是通过EtherCAT高速通信协议实现电机速度或位置的高精度控制，同时集成增量编码器接口，支持闭环伺服控制。模块采用紧凑型设计，适用于DIN导轨安装，可与Beckhoff其他总线端子模块无缝集成，构建分布式I/O系统。

二、功能特点

1. 双通道独立控制：

• 每通道独立控制一台直流电机，支持速度或位置模式。

• 速度或位置指令通过自动化单元（如PLC）以16位数值传输，分辨率高。

2. 增量编码器反馈：

• 集成增量编码器接口，支持A/B/Z相输入，可实现闭环伺服控制，提升定位精度。

3. 保护功能：

• 输出端具备防过载和短路保护，避免电机堵转或接线错误导致模块损坏。

• 双通道共享热过载报警，实时监测模块温度，防止过热。

4. 状态诊断：

• 每通道配备LED指示灯，直观显示运行状态（如电源、通信、故障）。

• 支持通过EtherCAT网络远程诊断，快速定位故障。

5. 高兼容性：

• 与Beckhoff TwinCAT自动化软件无缝集成，支持参数配置、运动控制算法开发。

• 符合EtherCAT标准，可与其他品牌设备共网运行。

三、选型指南

1. 电机参数匹配：

• 确认电机额定电压为48 V DC，单台电机额定电流≤3.5 A。若电机功率较大，需选择更高电流型号（如EL7344支持5 A/通道）。

2. 编码器类型：

• 仅支持增量式编码器（如A/B/Z相）。若需绝对式编码器，需选择EL7411（支持BLDC电机）或ELM系列伺服模块。

3. 通道数需求：

• 单台电机控制：可选单通道模块（如EL7041）。

• 多台电机同步控制：优先选择EL7342，减少模块数量和布线复杂度。

4. 安装环境：

• 标准工业环境：选择标准版本。

• 潮湿或粉尘环境：需确认防护等级（如IP65），或搭配防护外壳使用。

四、技术参数

• 供电电压：48 V DC（-15%/+20%允许波动）。

• 输出电流：每通道3.5 A（连续），峰值电流5 A（100 ms内）。

• 编码器接口：差分信号输入（A/B/Z相），最高支持400,000脉冲/转（四倍频）。

• 通信协议：EtherCAT，数据传输速率100 Mbps，支持分布式时钟同步（DC）。

• 过载能力：150%额定电流持续1分钟，200%额定电流持续10秒。

• 保护功能：过载、短路、过热、电源反接保护。

• 工作温度：0~50°C（存储温度-25~85°C）。

• 防护等级：IP20（标准版本），需额外防护满足更高要求。

五、产品尺寸

• 外形尺寸：宽度22.5 mm（单通道宽度），高度100 mm，深度115 mm（含接线端子）。

• 安装方式：支持DIN导轨安装（TS35标准导轨），模块间通过总线连接器直接插拔，无需额外接线。

• 接线端子：采用弹簧式接线端子，支持0.2~1.5 mm²导线，接线牢固且便于维护。

六、应用领域

1. 通用机械制造：

• 输送带、分拣机、包装机的电机驱动与速度同步控制。

2. 机器人与自动化：

• 协作机器人关节电机控制，实现高精度位置跟踪。

3. 半导体设备：

• 晶圆传输、光刻机等设备的电机驱动，要求低振动、高响应速度。

4. 物流与仓储：

• AGV（自动导引车）、堆垛机的电机控制，支持多轴协同运动。

5. 新能源领域：

• 光伏跟踪系统、风电变桨系统的电机驱动，适应恶劣环境。

七、总结

Beckhoff EL7342是一款高性能、高可靠性的双通道直流电机控制模块，凭借EtherCAT通信的高实时性和增量编码器反馈的闭环控制能力，广泛应用于需要多电机同步或高精度定位的工业场景。其紧凑设计、丰富的保护功能及与TwinCAT软件的深度集成，显著降低了系统开发复杂度和维护成本。对于电机功率在3.5 A/48 V DC以内的应用，EL7342是兼顾性能与成本的理想选择；若需更高电流或绝对式编码器支持，可进一步评估EL7344或ELM系列模块。
