一、产品介绍

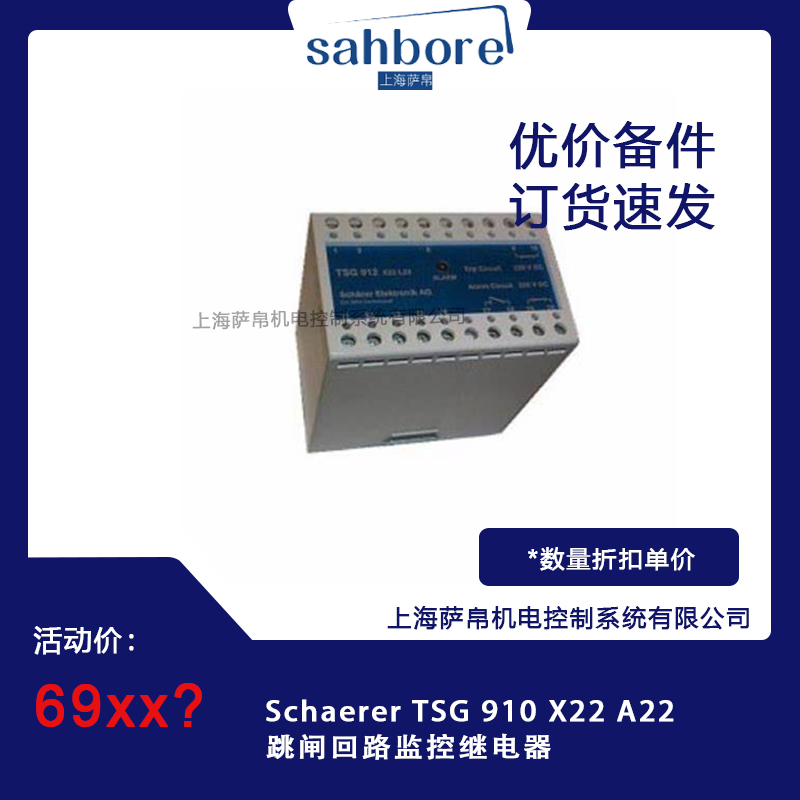

Schaerer TSG 912 X22 L22跳闸电路控制器是瑞士Schaerer Elektronik AG公司生产的一款高性能断路器跳闸回路监控继电器，专为高压/中压开关柜、断路器的跳闸回路完整性监测设计。该继电器通过实时监测跳闸回路的状态，能够在回路出现故障时及时发出报警信号，确保电力系统的安全稳定运行。

二、功能特点

1. 故障监测全面：能够检测跳闸回路中的断线、短路、辅助触点异常等多种故障类型。

2. 防误报设计：具备400毫秒以上的报警延时功能，有效防止因电压暂降等短暂干扰导致的误报警。

3. 限流保护：通过外置限流电阻（8900Ω，220V专用），将短路电流限制在安全范围内，防止误跳断路器。

4. 高介电强度：绕组间及对外壳的介电强度达到2500V RMS，确保电气隔离安全。

5. 状态指示清晰：配备红色LED指示灯，直观显示报警状态。

6. 安装便捷：采用酚醛树脂外壳，支持DIN导轨安装，符合DIN 46277/3标准。

三、选型指南

1. 电压等级匹配：根据控制回路的额定电压选择合适的型号，如220VDC系统应选择L22后缀的型号。

2. 报警触点配置：根据实际需求选择报警触点的类型和数量，如1个常开（NO）和2个常闭（NC）触点。

3. 限流电阻需求：对于220V系统，通常需要外置8900Ω的限流电阻；其他电压等级需根据具体参数选择。

4. 安装方式选择：根据控制柜的布局和安装空间，选择合适的安装方式，如DIN导轨安装或PCB插针式安装。

四、技术参数

1. 额定电压：220V DC（跳闸/报警回路）

2. 电压范围：额定值±20%

3. 工作功率：

• 跳闸回路：4.3W（220VDC）

• 报警回路：2.0W（220VDC）

4. 限流电阻：外置8900Ω（220V专用）

5. 允许线路电阻：<400Ω

6. 报警延时：>400ms

7. 介电强度：2500V RMS（绕组间/对外壳）

8. 触点配置：1个常开（NO）和2个常闭（NC）触点

9. 接触负载：AC1/DC2-3A 380V~

五、产品尺寸

Schaerer TSG 912 X22 L22跳闸电路控制器采用紧凑设计，具体尺寸可因外壳类型和安装方式而异。一般来说，该继电器采用酚醛树脂外壳，支持DIN导轨安装，尺寸适中，便于集成于各种电气控制柜中。

六、应用领域

1. 电力系统：用于变电站、电厂等场所的高压/中压断路器跳闸回路监控，确保电力系统的安全运行。

2. 工业自动化：在工业配电系统中，监控关键设备的断路器跳闸回路，防止因回路故障导致的生产中断。

3. 轨道交通：应用于地铁、高铁等轨道交通领域的牵引系统、辅助供电系统等关键电路的监控。

4. 新能源领域：在风电、光伏等新能源发电系统中，监控逆变器、汇流箱等设备的断路器跳闸回路。

七、总结

Schaerer TSG 912 X22 L22跳闸电路控制器凭借其全面的故障监测能力、防误报设计、限流保护功能以及高介电强度等特点，在电力系统、工业自动化、轨道交通等领域得到了广泛应用。该继电器不仅能够有效提升电力系统的安全性和可靠性，还能通过及时报警帮助运维人员快速定位并处理故障，减少停电时间和维修成本。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
