一、产品介绍

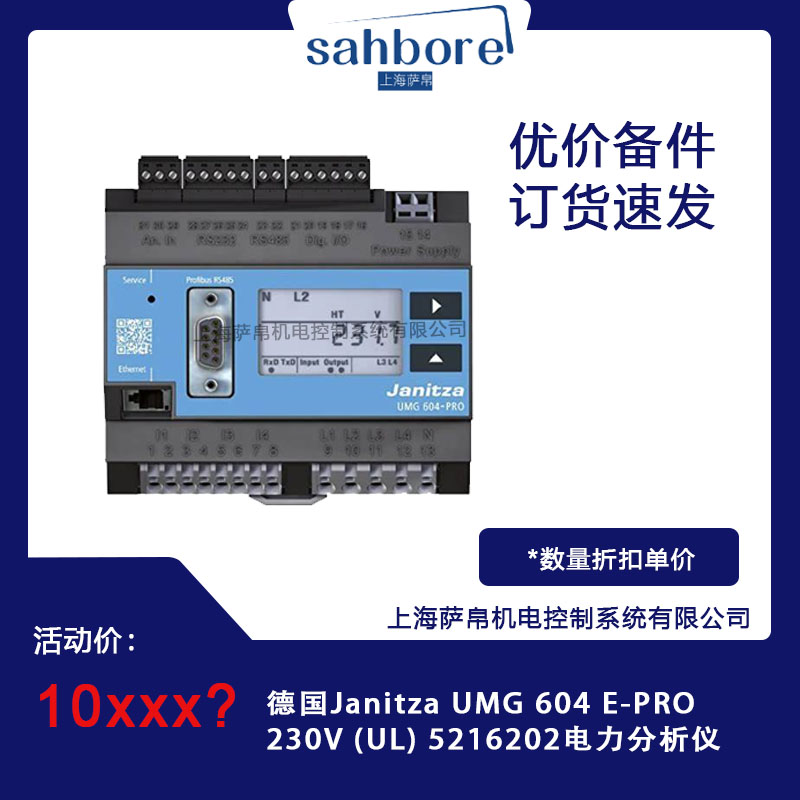

德国Janitza UMG 604 E-PRO 230V (UL) 5216202电力分析仪是一款高性能、多功能的电能质量分析仪，专为工业和商业应用设计。该设备能够精确测量各种电能参数，包括电压、电流、功率、谐波等，并支持数据记录、事件捕捉和谐波分析等功能。它符合国际电能质量标准，如MID和IEC认证，广泛应用于工业自动化、能源管理、电力系统监测及商业建筑等领域。

二、功能特点

1. 高精度测量：电压精度±0.2%，电流精度±0.25%，功率精度±0.4%，满足工业级测量需求。

2. 多功能监测：支持单相和三相系统监测，额定电压范围95V至240V（50/60Hz），直流电压范围135V至340V。

3. 谐波分析：支持1-63次谐波测量（傅里叶分析），兼容相电压、线电压、电流、有功/无功功率。

4. 事件记录：可捕捉瞬态事件（>50μs）并保存超16,000个采样点，支持闪变测量（DIN EN 61000-4-15标准）。

5. 数据记录：连续测量率20kHz，200ms周期内记录超2000个测量值。

6. 丰富通信接口：支持Modbus/TCP、SMTP、DHCP客户端、NTP等协议，内置Web服务器和电子邮件功能；RS232和RS485支持Modbus RTU协议，兼容多种工业通信标准。

7. 数字输入/输出：2个数字输入和2个数字输出，支持温度测量（PT100、PT1000、KTY83、KTY84传感器）。

8. 工作温度范围广：-10°C至+55°C，适应恶劣工业环境。

9. 防护等级高：IP20防护等级，需安装在防护良好的环境中。

三、选型指南

1. 确定电压范围：根据应用场景选择合适的电压范围，如95V至240V AC或135V至340V DC。

2. 考虑通信需求：根据现有控制系统或PLC的通信协议，选择支持相应协议的型号，如Modbus RTU/TCP、Profibus等。

3. 评估扩展性：如需扩展温度、压力等模拟信号采集能力，可选择支持模拟输入模块的型号。

4. 确认防护等级：根据安装环境选择合适的防护等级，确保设备在恶劣环境中稳定运行。

5. 参考用户评价：了解其他用户对该型号的评价和使用经验，选择性能稳定、可靠性高的产品。

四、技术参数

1. 额定电压：95V至240V AC（50/60Hz），直流电压135V至340V DC。

2. 电流范围：5A/6A（额定），100A（过载1秒）。

3. 精度：电压±0.2%，电流±0.25%，功率±0.4%。

4. 通信接口：RS232、RS485、以太网。

5. 工作温度：-10°C至+55°C。

6. 防护等级：IP20。

7. 尺寸：宽度2个DIN模块（约35mm×2模块），高度138mm，深度45mm，重量约1kg。

五、产品尺寸

Janitza UMG 604 E-PRO 230V (UL) 5216202电力分析仪采用紧凑设计，宽度为2个DIN模块（约35mm×2模块），高度138mm，深度45mm，重量约1kg。这种设计便于安装在35mm DIN导轨上，也可通过配件实现墙壁式或瓶顶式安装。

六、应用领域

1. 工业自动化：监测生产线设备电压/电流稳定性，优化能源使用效率。

2. 能源管理：采集建筑或工厂的电能数据，分析能耗峰值，制定节能策略。

3. 电力系统监测：记录电网瞬态事件（如电压暂降、谐波干扰），辅助故障诊断。

4. 商业建筑：监测照明、空调等系统电能质量，确保设备安全运行。

5. 数据中心：对数据中心的电力分配系统进行实时监控，实现能源的合理分配和管理。

七、总结

Janitza UMG 604 E-PRO 230V (UL) 5216202电力分析仪是一款高精度、多功能、易集成的电能质量分析仪。它凭借丰富的功能特点、灵活的选型指南、详细的技术参数和广泛的应用领域，在工业和商业场景中发挥着重要作用。该设备不仅支持高精度测量和多种通信协议，还具备强大的数据记录和事件捕捉能力，能够满足用户对电能质量监测和管理的各种需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
