一、产品介绍

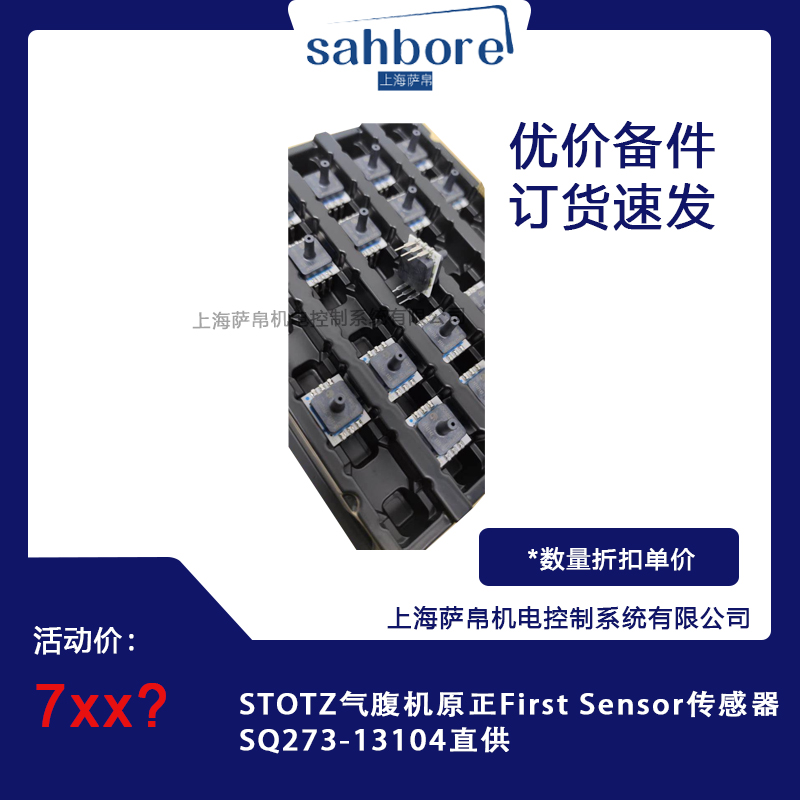

First Sensor SQ273-13104是专为高端医疗设备设计的高精度插针式压力传感器，适用于史托斯（STOTZ）气腹机、小儿呼吸机等需要精确压力控制的场景。其核心功能为实时监测气体压力变化，支持气腹机维持腹腔压力稳定，同时为呼吸机提供精准的通气支持，确保手术安全与治疗效果。

二、功能特点

1. 高精度测量

• 测量范围覆盖0~100mbar（新生儿常规通气）或0~300mbar（危重患儿高压通气），精度达±0.1% FS（满量程），可捕捉0.1mbar级微小压力波动，满足早产儿及低体重儿对通气压力的严苛需求。

2. 快速响应

• 响应时间<5ms，适配新生儿高频通气模式（如60-90次/分钟），确保呼吸机参数调整与患儿呼吸节奏同步。

3. 高稳定性与耐用性

• 采用耐腐蚀材料与优化电路设计，支持连续运行5万小时以上无性能衰减，适应长期高负荷工作环境。

4. 抗干扰能力强

• 内置EMC电磁防护电路，减少医疗设备电磁干扰对信号的影响，确保数据稳定性。

5. 低功耗设计

• 3.3V/5V DC供电，功耗较传统传感器降低30%，延长便携式呼吸机电池续航。

6. 环保与安全

• 符合ISO 13485医疗设备质量管理体系认证及RoHS环保指令，生物兼容性材料确保与呼吸气体接触时无有害物质释放。

7. 易于集成

• 插针式封装采用2.54mm标准间距双排引脚，抗振动性能强，IP54防护等级防尘防溅，适配PCB板贴装或插座连接，节省空间。

三、选型指南

1. 测量范围匹配

• 根据设备需求选择量程：新生儿常规通气建议选择0~100mbar；危重患儿高压通气需选择0~300mbar。

2. 输出信号类型

• 模拟输出：支持0.5~4.5V电压信号，兼容传统呼吸机控制系统。

• 数字输出：支持I²C接口，提供16位差压数据，适配智能化设备。

3. 环境适应性验证

• 确认工作温度范围（-20℃至+85℃）覆盖手术室环境，储存温度范围（-40℃至+125℃）满足物流与仓储需求。

4. 定制化需求

• 若需特殊量程或接口形式，可联系供应商定制传感器参数（如引脚间距、封装尺寸）。

四、技术参数

• 测量范围：0~100mbar / 0~300mbar（可选）。

• 精度：±0.1% FS（满量程），非线性误差±0.15% FS。

• 输出信号：模拟电压（0.5~4.5V）或I²C数字输出。

• 响应时间：<5ms（10%-90%阶跃响应）。

• 工作电压：3.3V或5V DC。

• 工作温度：-20℃至+85℃（补偿温度0~50℃，可扩展至70℃）。

• 储存温度：-40℃至+125℃。

• 防护等级：IP54（防尘防溅）。

• 寿命：连续运行5万小时以上。

五、产品尺寸

• 外形尺寸：10mm（长）×10mm（宽）×5mm（高）。

• 引脚间距：2.54mm标准间距双排引脚，支持PCB板贴装或插座连接。

六、应用领域

1. 气腹机系统

• 实时监测腹腔内气体压力，确保手术过程中气压稳定，为医生提供清晰视野，减少患者损伤。

2. 小儿呼吸机

• 监测呼吸过程中气体压力变化，动态调整通气参数，支持无创/有创通气模式切换，降低呼吸机相关性肺损伤风险。

3. 麻醉机

• 精准控制麻醉气体输送压力，确保手术过程中患儿生命体征稳定。

4. 工业自动化

• 用于气体流量控制仪器、制氧机等设备的压力监测与控制。

七、总结

First Sensor SQ273-13104传感器凭借其高精度、高稳定性、快速响应及小型化设计，成为史托斯气腹机及小儿呼吸机的核心组件。其广泛兼容性与低功耗特性进一步拓展了应用场景，包括麻醉机及工业自动化领域。对于医疗设备制造商而言，该传感器通过简化集成流程、降低维护成本，为产品升级提供了可靠解决方案；对于终端用户（如医院），则通过精确压力控制保障了患者安全与手术效果。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
