一、产品介绍

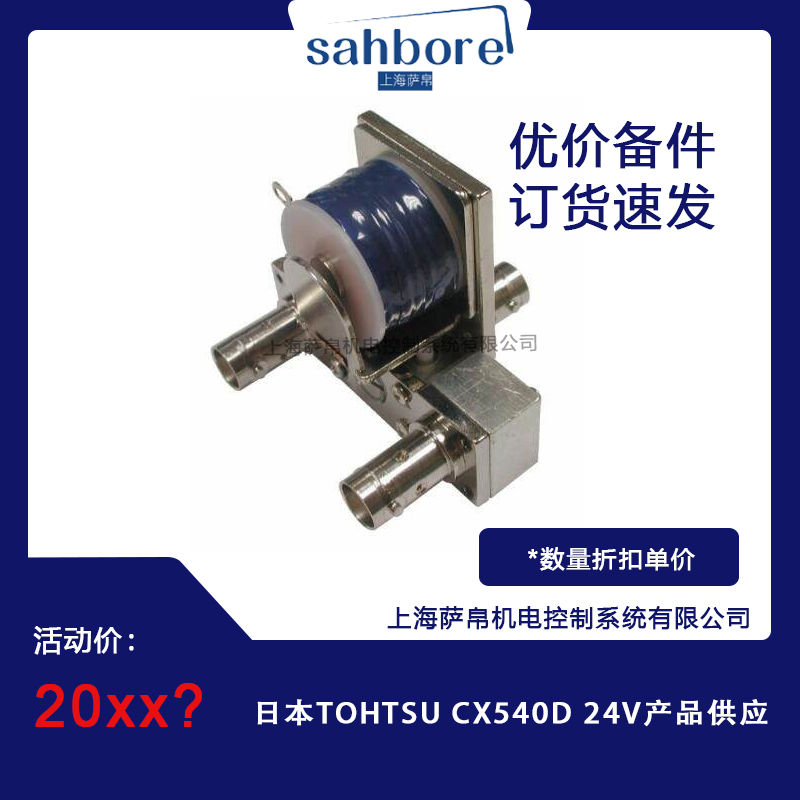

日本TOHTSU CX-540D 24V是一款专为高频信号切换设计的高性能同轴继电器，采用单刀双掷（SPDT）结构，支持DC至2GHz频率范围，射频阻抗为50Ω。其核心功能是通过电磁驱动实现高频信号路径的自动切换，广泛应用于通信、广播、测试测量及工业自动化等领域。该产品以低插入损耗、高隔离度和长寿命著称，是高频信号控制场景的理想选择。

二、功能特点

1. 高频性能优异：支持DC至2GHz频率范围，覆盖主流通信频段（如50MHz-2GHz），满足高频信号传输需求。

2. 低插入损耗：插入损耗低至-0.25dB（2000MHz时），确保信号完整传输。

3. 高隔离度：隔离度高达-65dB（50MHz时），有效抑制多信号串扰。

4. 长寿命设计：预期寿命达1,000,000次操作，保障长期稳定运行。

5. 快速响应：吸合时间≤20ms，释放时间≤15ms，满足实时控制需求。

6. 宽温工作范围：工作温度范围-55℃至+50℃，适应极端环境。

7. 稳定连接：标配3个BNC母头连接器，支持高频同轴电缆，确保信号传输稳定性。

8. 防护等级高：封闭式金属外壳，防尘防水，抗电磁干扰（EMI）。

三、选型指南

1. 电压匹配：

• 确认系统电压为24V DC（标称值），实际使用范围20-28V DC。若电压不符，需搭配电源转换装置。

2. 频率覆盖：

• 通用通信设备：选0-2GHz型号（如CX-540D-50）。

• 视频广播系统：可选75Ω阻抗型号（如CX-540D-75），但需确认接口兼容性。

3. 接口类型：

• 标配3个BNC母头连接器，适用于高频同轴电缆。若需其他接口（如N型、SMA），需定制或选配转接器。

4. 安装方式：

• 面板安装：通过两颗M3螺丝固定，适用于设备外壳。

• PCB焊接：引脚间距符合标准2.54mm，便于集成到电路板。

5. 防护需求：

• 增强型防尘防水：可选特殊防护等级型号，适应恶劣环境。

四、技术参数

• 额定电压：24V DC（标称），范围20-28V DC。

• 触点类型：SPDT（单刀双掷）。

• 频率范围：DC至2GHz。

• 射频阻抗：50Ω（标准），可选75Ω。

• 插入损耗：≤-0.25dB（2000MHz时）。

• 隔离度：≥-65dB（50MHz时）。

• 切换时间：吸合≤20ms，释放≤15ms。

• 工作温度：-55℃至+50℃。

• 重量：约230克。

• 连接器：3个BNC母头。

• 防护等级：IP54（电机与电控盒）。

五、产品尺寸

• 外形尺寸：约30mm（长）×20mm（宽）×15mm（高）（不含连接器）。

• 连接器间距：符合高频传输标准，支持标准BNC接口。

• 安装孔距：标准法兰安装，孔距适配主流设备。

六、应用领域

1. 通信领域：

• 基站天线分集、射频链路冗余切换，提升信号覆盖质量。

2. 广播与电视：

• 发射机、接收机信号路由控制，支持多路信号源灵活切换。

3. 工业自动化：

• 高频信号监测、无线设备测试，实现自动化生产流程。

4. 测试测量：

• 自动化测试设备（ATE）中的信号路由切换，支持高频参数测试。

5. 医疗设备：

• MRI、CT等设备的射频接收通道切换，保障成像稳定性。

6. 航空航天：

• 雷达信号处理、电子对抗（ECM）系统，实现高频信号精准控制。

七、总结

日本TOHTSU CX-540D 24V同轴继电器凭借其高频性能、快速响应及长寿命，成为高频信号切换领域的标杆产品。其支持2GHz频率范围、低插入损耗（-0.25dB@2GHz）及高隔离度（-65dB@50MHz），确保信号稳定传输。选型时需重点关注电压匹配、频率覆盖及安装方式，配套驱动保护电路和优质同轴电缆可进一步提升系统可靠性。广泛应用于通信、广播、测试仪器及工业自动化领域，为用户提供高效、稳定的信号切换解决方案。
