一、产品介绍

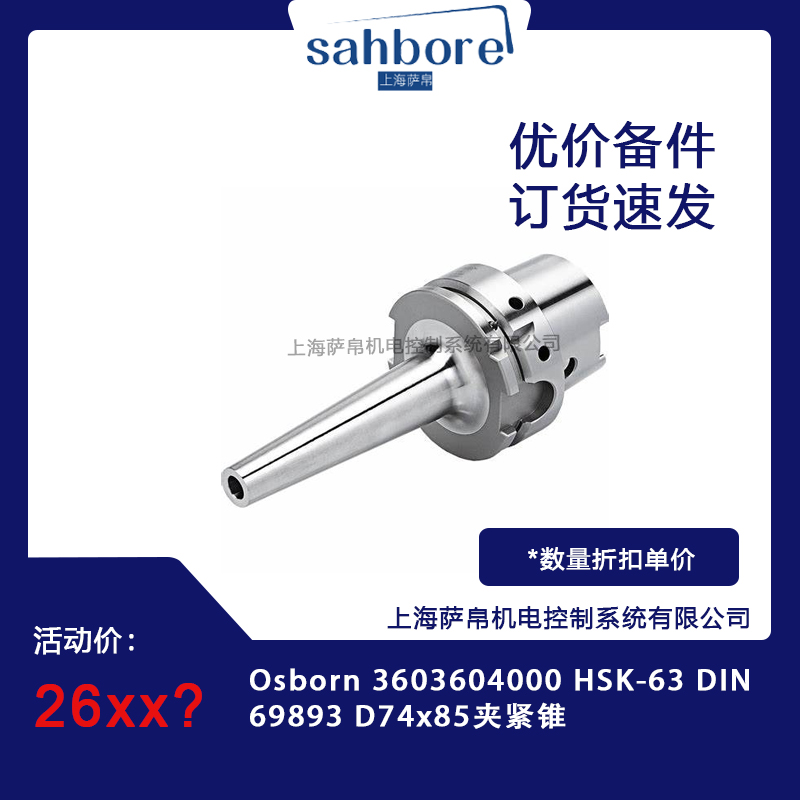

Osborn 3603604000 HSK-63 DIN 69893 D74x85夹紧锥是一款符合德国工业标准（DIN 69893）的高性能HSK工具系统组件，专为高速、高精度加工设计。其核心结构为1:10锥度的空心短锥柄，通过锥面与法兰端面双重定位实现与主轴的刚性连接，适用于数控加工中心、铣床等设备。该型号的规格参数为D74（法兰直径74mm）×85（总长度85mm），属于HSK-63系列，适用于中等扭矩的加工场景。

二、功能特点

1. 高精度定位

• 锥面与法兰端面双重定位，径向和轴向重复定位精度≤0.002mm，确保加工一致性。

• 锥度配合过盈量设计合理，避免高速旋转时因离心力导致的间隙。

2. 高刚性连接

• 锥体与主轴孔通过弹性变形实现面接触，静态刚度比传统7:24锥柄提升50%以上。

• 短锥结构（长度仅为7:24锥柄的1/3）减少振动，适合重切削和硬质材料加工。

3. 高速适应性

• 空心设计减轻质量（较传统刀柄减重50%），降低离心力影响，主轴转速可达25000 RPM。

• 离心扩张效应使锥柄与主轴孔贴合更紧密，防止高速振动。

4. 快速换刀

• 自动夹紧机构（如拉杆-钢球结构）实现秒级换刀，提升生产效率。

• 兼容机械手操作，适用于柔性制造系统（FMS）。

5. 耐用性

• 材质为高强度合金钢，表面硬化处理（HRC 48-52），抗磨损性强。

• 密封结构防止切屑和冷却液侵入，延长使用寿命。

三、选型指南

1. 根据主轴型号选择

• 确认设备主轴接口为HSK-63（法兰直径63mm），且支持DIN 69893标准。

• 避免与7:24锥柄（如BT、CAT）混用，防止定位误差。

2. 根据加工需求选择

• 轻切削/高速加工：优先选HSK-E型（无键槽，动平衡更好）。

• 重切削/高扭矩：选HSK-A型（带键槽，传递扭矩更大）。

• 手动换刀：可选HSK-C型（简化结构，降低成本）。

3. 根据设备转速选择

• 主轴转速＞15000 RPM时，必须选用HSK工具系统（传统7:24锥柄易产生间隙）。

4. 根据预算选择

• HSK刀柄价格约为传统刀柄的1.5-2倍，但长期使用可降低停机和维护成本。

四、技术参数

• 锥度：1:10（符合DIN 69893）

• 法兰直径：74mm

• 总长度：85mm

• 锥柄直径：63mm

• 最大转速：25000 RPM（需配合平衡校正）

• 重复定位精度：径向/轴向≤0.002mm

• 适用扭矩：≤100 N·m（HSK-63标准值）

• 材质：合金钢（表面硬化处理）

• 夹紧方式：自动夹紧（拉杆-钢球结构）

五、产品尺寸

• 法兰直径（D）：74mm（与主轴接触面）

• 锥柄直径（d）：63mm（1:10锥度大端）

• 总长度（L）：85mm（含锥柄和法兰）

• 锥柄长度（l）：约45mm（空心结构）

• 安装孔直径：根据配套拉钉规格确定（通常为M12-M16）

六、应用领域

1. 航空航天

• 加工飞机发动机叶片、机翼结构件等高精度零件。

2. 汽车制造

• 发动机缸体、变速器壳体的铣削和钻孔。

3. 模具制造

• 精密模具的硬铣削和电火花加工前的预处理。

4. 能源装备

• 燃气轮机叶片、核电设备零件的加工。

5. 3C行业

• 手机中框、笔记本电脑外壳的高光倒角加工。

七、总结

Osborn 3603604000 HSK-63 DIN 69893 D74x85夹紧锥凭借其高精度、高刚性、高速适应性和快速换刀能力，成为现代数控加工的核心组件。其1:10锥度与法兰端面双重定位设计，有效解决了传统7:24锥柄在高速加工中的定位误差和振动问题，显著提升加工质量和效率。尽管成本较高，但其长期稳定性和低维护需求使其成为高附加值制造领域的首选。选型时需根据主轴型号、加工需求和转速匹配，以确保最佳性能。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
