一、产品介绍

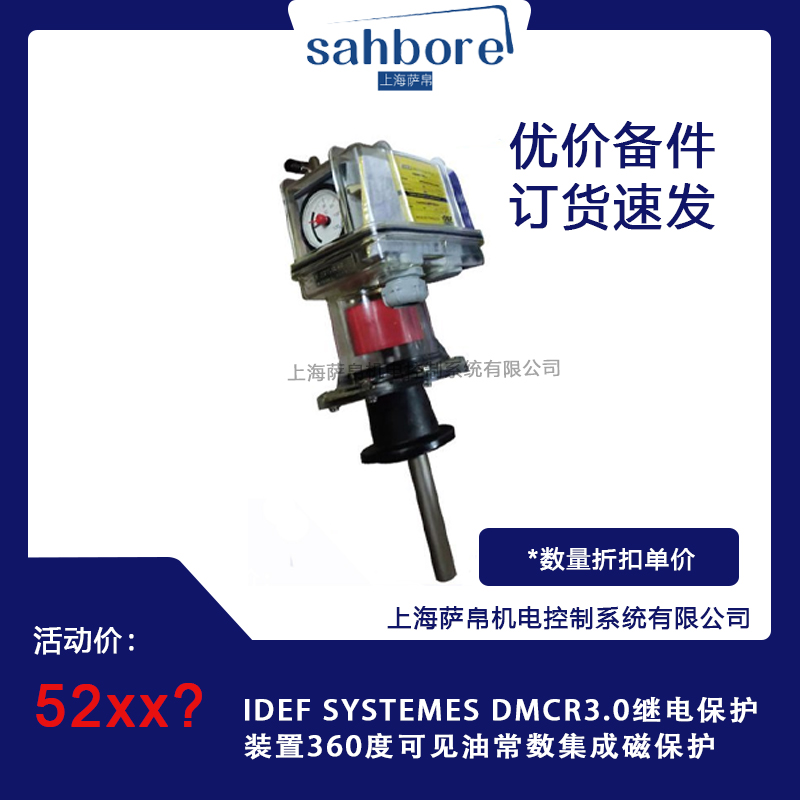

IDEF SYSTEMES DMCR 3.0是一款专为油浸式配电变压器设计的多功能集成保护继电器。它集成了360度可见油常数监测与集成磁保护功能，能够实时监测变压器的油温、油位、压力和气体等关键参数，并通过内置的智能算法进行数据分析，提前察觉变压器内部的潜在故障，为变压器提供全面、精准、可靠的保护方案。

二、功能特点

1. 360度可见油常数监测：

• DMCR 3.0通过在变压器油箱不同位置合理布置多个高精度传感器，实现了对变压器油常数的360度全方位监测。

• 实时数据分析：装置能够以极高的频率实时采集油常数数据，并通过内置的高性能处理器进行快速分析，利用先进的算法模型，对采集到的数据进行深度挖掘，识别出油状态的细微变化趋势。

• 可视化界面：提供清晰的可视化界面，在监控屏幕上可以以3D模型或热力图等形式展示变压器内部油常数的分布情况，不同颜色代表不同的参数值，使运维人员能够一目了然地发现异常区域。

• 多级预警机制：当油常数超出正常范围时，会及时发出声光报警信号，并通过短信、邮件等方式通知相关人员，以便及时采取措施进行处理。

2. 集成磁保护：

• DMCR 3.0的集成磁保护功能基于电磁感应原理来检测变压器内部的故障。当变压器正常运行时，其内部的磁场分布是相对稳定的。然而，一旦发生故障，如绕组短路、匝间绝缘损坏等，会导致磁场发生畸变。

• DMCR 3.0通过高精度的磁传感器实时监测变压器内部的磁场变化，能够敏锐地捕捉到这些微小的畸变信号。装置内置了先进的故障诊断算法，能够对采集到的磁场信号进行快速分析和处理，通过对磁场畸变的特征提取和模式识别，可以准确判断故障的类型、位置和严重程度。

• 与传统的保护方式相比，集成磁保护具有更高的灵敏度和准确性，能够在故障发生的初期就及时发出动作信号，有效防止故障的扩大和蔓延。

3. 其他功能：

• 温度监测：配备两个可调节的温度开关，用于监测变压器的油温。报警和跳闸的温度节点阈值可设置为30℃-120℃，满足不同的保护需求。

• 压力保护：包含一个带有转换节点的可调压力开关，用于检测变压器油箱内的压力变化。压力范围可设置为0.1-0.5bar，可根据实际需求进行调整。

• 油位指示：当油位下降超过设定的阈值（如170cm³）时，会触发带触点的磁性开关，发出警报或执行跳闸操作。

• 气体监测：通过内部的小浮子实现油位和气体的监测，提供360度可视性，便于及时发现异常情况。

• 通信功能：支持基于RS485的Modbus RTU通信协议，可与上位机或远程监控系统连接，实现数据记录、远程监控和故障诊断功能。

• 智能诊断与自诊断：具备智能化的故障诊断和自诊断功能，能够自动分析故障原因，并提供详细的故障报告和处理建议。

• 自动化控制：支持自动化控制功能，可以根据预设的规则自动执行保护动作，如跳闸、报警等，提高了电力系统的运行效率和管理水平。

4. 高防护等级与耐用性：

• DMCR 3.0的设计和制造符合IEC 60076-22-1/EN 50216-3标准，具有IK10（冲击阻力）和IP56（防尘防水）防护等级，能够在恶劣环境下稳定运行。

• 采用了高强度材料制成，具有良好的抗冲击、防尘和防水性能。同时，该装置还经过了严格的质量控制和测试，确保了产品的耐用性和长寿命。

三、选型指南

1. 明确监测需求：根据变压器的规格和运行环境，确定需要监测的参数类型（如温度、压力、油位、气体等）。

2. 设定保护阈值：根据变压器的运行要求和安全标准，配置各参数的报警和跳闸阈值范围。

3. 评估通信需求：若需接入现有监控系统，选择支持对应通信协议（如Modbus RTU）及接口的产品。

4. 考虑安装环境：根据安装位置的环境条件（如湿度、粉尘），选择防护等级匹配的产品（如IP56）。

四、技术参数

1. 温度监测：监测范围30℃至120℃，精度±1℃。

2. 压力监测：监测范围0.1至0.5bar，精度±10mbar。

3. 油位监测：触发阈值油位下降超过170cm³。

4. 气体监测：通过浮子系统实现360度全方位可视监测。

5. 防护等级：IK10（抗冲击）、IP56（防尘防水）。

6. 供电电压：支持多种电压范围，如24-220V DC / 25W 或 230V AC / 6W（具体以产品说明书为准）。

五、产品尺寸

DMCR 3.0整体呈圆柱形，外径93mm，高度148mm，顶部法兰直径85mm。螺纹安装高度52mm，密封面宽度8mm。观察窗直径44mm，位于正面中心。顶部设有M20×1.5电缆格兰，出厂配金属格兰及2m屏蔽电缆。侧面测试按钮突出5mm，便于戴手套操作。若选用高温型，顶部增加20mm散热片，整体高度增至168mm。

六、应用领域

1. 电力配送系统：用于全密封充油配电变压器的安全监测，确保变压器在各种运行工况下的安全可靠运行。

2. 工业环境：适用于各种工业环境下的配电变压器，为工业生产线提供可靠的电力保护。

3. 数据中心：用于数据中心的配电变压器，确保电力系统的稳定运行，保障数据的安全性和可靠性。

七、总结

IDEF SYSTEMES DMCR 3.0保护继电器是一款功能强大、性能优越的多功能集成保护设备。它集成了360度可见油常数监测与集成磁保护功能，能够实时监测变压器的关键参数，并通过内置的智能算法进行数据分析，提前察觉变压器内部的潜在故障。同时，该继电器还具备高防护等级、可靠性和易于安装维护等特点，为电力系统的安全运行提供了有力支持。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
