一、产品介绍

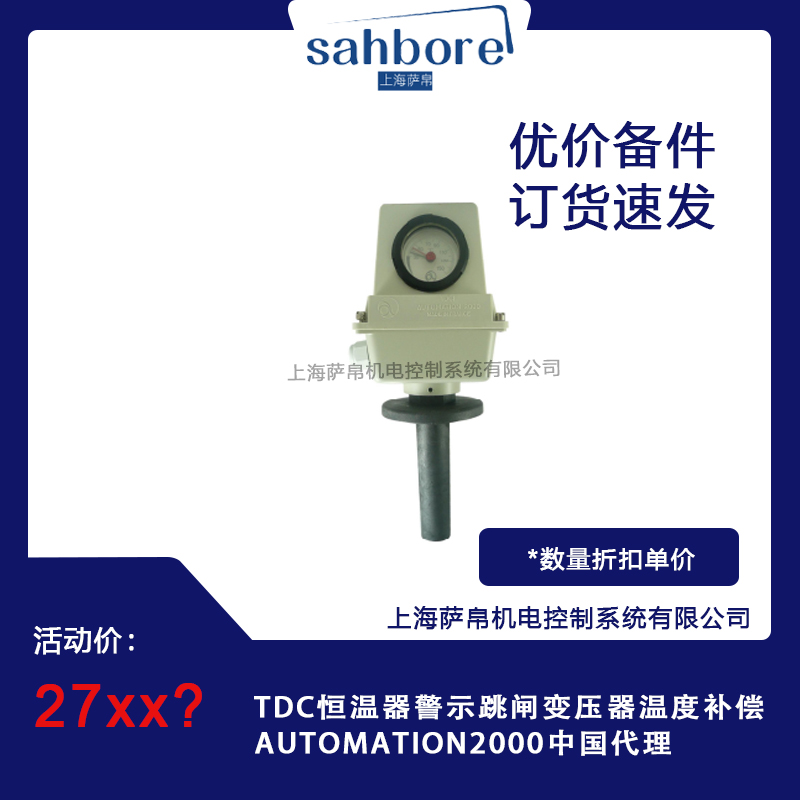

TDC恒温器是法国Automation 2000品牌下的一款温度报警跳闸保护装置，专为油浸式变压器、电抗器或储油柜设计。该装置将液体膨胀恒温器、指针表盘与机电转换触点整合在同一壳体内，可直接读取当前温度，同时在温度越限时输出两级干接点信号，实现温度报警与跳闸保护功能。

二、功能特点

1. 高精度测量：采用高精度液体膨胀恒温器，确保温度测量的准确性。

2. 两级保护：内置两只独立恒温器，用户可分别设定报警和跳闸温度，设定范围40°C至140°C，设定完成后由铅封锁定，防止误改。

3. 直观显示：直径50mm的指针表盘带有机械记忆针，可记录运行期间的最高温度，复位需手动完成。表盘外圈设有红色标记区，便于远距离观察。

4. 灵活输出：每只恒温器均提供SPDT转换触点，可同时输出常开与常闭信号，方便接入报警灯、PLC或断路器分闸回路。

5. 易于测试：顶部配有试验按钮，按下即可模拟超温动作，验证二次回路完整性。

6. 适应性强：壳体由AISI 304不锈钢制成，透明视窗采用经紫外线稳定处理的聚酰胺，整体防护等级IP56，可在-40°C至+65°C的环境中长期运行。

三、选型指南

1. 接口形式：标准接口为M60×2外螺纹，也可通过TDC-B附加法兰与DN50或DN65法兰连接，满足现场不同安装需求。

2. 设定温度：常见设定为90°C报警、110°C跳闸，可按5°C步进调整。用户应根据实际需求设定合适的报警和跳闸温度。

3. 触点容量：根据接入设备的电流和电压要求选择合适的触点容量。TDC恒温器的触点容量为250 V AC-0.5 A；24 V DC-3 A。

4. 引线长度：引线默认250mm AWG22镀锡铜线，可延长至1000mm。用户应根据实际安装距离选择合适的引线长度。

5. 特殊环境：对于海洋或化工环境，建议选用AISI 316L外壳及氟橡胶垫圈，以提高设备的耐腐蚀性和使用寿命。

四、技术参数

1. 恒温器数量：2只独立设定。

2. 设定范围：40°C至140°C。

3. 设定精度：±2.5°C。

4. 回差：≤5°C。

5. 触点形式：SPDT×2。

6. 触点容量：250 V AC-0.5 A；24 V DC-3 A。

7. 绝缘电阻：≥100 MΩ（500 V DC）。

8. 工频耐压：2000 V AC-1 min。

9. 表盘直径：50mm。

10. 外壳防护：IP56。

五、产品尺寸

TDCI整体高度125mm，最大外径97mm。表盘突出部分直径50mm，厚度20mm，中心距安装面110mm。六角对边36mm，适合标准扳手。法兰安装时，整体高度增加12mm，侧向出线空间直径53mm，便于电缆弯折。

六、应用领域

TDC恒温器适用于6kV及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器，以及海上风电升压站、光伏电站汇流站、轨道交通牵引变电站、船舶配电系统等。两级温度信号可直接接入继电保护装置、SCADA、报警灯或断路器分闸回路，实现就地与远程双重提示，满足运行维护规范。

七、总结

TDC恒温器作为Automation 2000品牌下的温度报警跳闸保护装置，以其高精度、高可靠性和灵活性在变压器温度监测领域表现出色。该装置不仅具有直观的温度显示和灵活的输出方式，还支持多种安装方式和特殊环境应用。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
