一、产品介绍

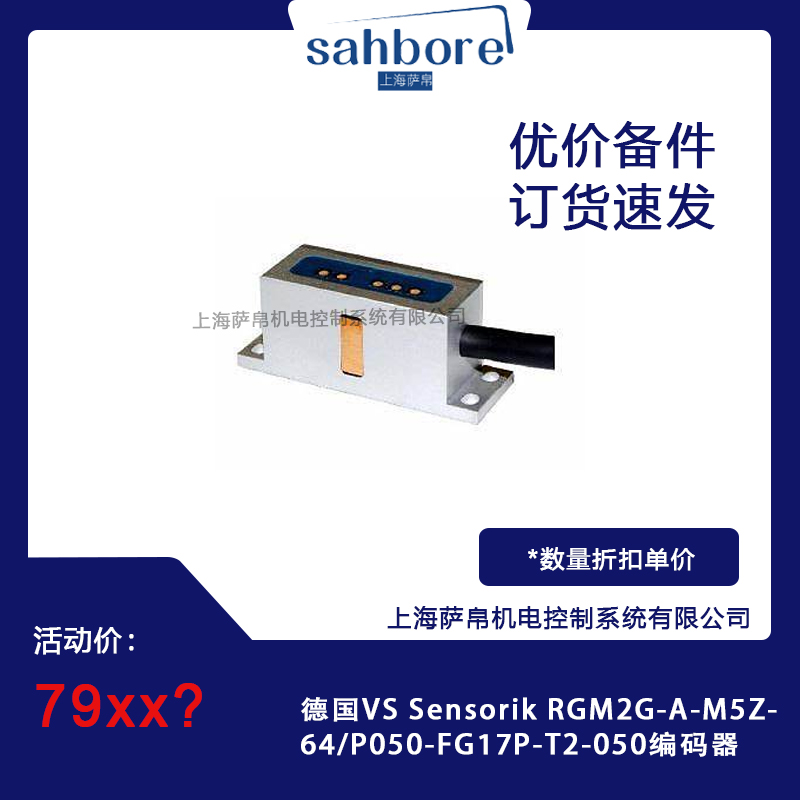

德国VS Sensorik RGM2G-A-M5Z-64/P050-FG17P-T2-050编码器是一款高性能的磁性编码器，专为工业自动化领域设计。该编码器采用先进的磁感应技术，通过非接触方式测量旋转运动，能够提供高精度的位置、速度和方向反馈信息。其坚固耐用的设计和出色的抗干扰能力，使其能够在各种恶劣的工业环境中稳定运行。

二、功能特点

1. 高精度测量：该编码器能够实现高精度的位置和速度测量，满足工业自动化系统对精确控制的需求。

2. 非接触式测量：采用磁感应技术，无需与被测物体直接接触，避免了机械磨损，延长了使用寿命。

3. 抗干扰能力强：具有出色的抗机械、电气和磁场干扰能力，能够在振动、冲击和强磁场环境中稳定工作。

4. 多种输出信号：支持模拟1 Vpp SIN/COS输出信号，以及TTL或HTL方波信号，便于与各种控制系统兼容。

5. 高分辨率：通过内置插值电子装置复制信号，实现高分辨率测量，旋转速度可达100,000 RPM以上。

6. 温度稳定性高：工作温度范围宽，可在-20°C至85°C（根据要求可达100°C）的环境中稳定工作。

7. 坚固耐用：采用全金属外壳设计，具有良好的防护性能，能够抵抗污垢和机械损伤。

三、选型指南

1. 确定测量需求：根据实际应用场景，确定所需的测量精度、分辨率和输出信号类型。

2. 考虑环境条件：评估工作环境中的温度、振动、冲击和电磁干扰等因素，选择具有相应防护等级和抗干扰能力的编码器。

3. 匹配被测物体：根据被测物体的尺寸、形状和转速等参数，选择合适的编码器型号和安装方式。

4. 考虑系统兼容性：确保编码器的输出信号与控制系统的输入要求相匹配，便于集成和调试。

四、技术参数

• 信号振幅：A和B相均为1 Vpp +/- 20%

• 幅度差动A/B：0.9至1.1

• 相位A到B：90° +/- 1

• 静态偏移：+/- 20 mV

• 测量频率：0至200 kHz

• 电源电压：5 VDC +/- 5%

• 无负载功率：50 mA

• 工作温度：-20°C至85°C（根据要求可达100°C）

• 存储温度：-30°C至110°C

• 编码器与齿轮的距离：M = 0.3时为0.1 +/- 0.02 mm；M = 0.5时为0.3 +/- 0.02 mm

• 抗振性：低于200 m/s²

• 抗冲击性：低于2000 m/s²

• 保护类型：IP68（部分型号可能有所不同）

五、应用领域

1. 机床行业：用于主轴速度、角度和位置的精确测量，提高加工精度和效率。

2. 工程机械：在混凝土泵、挖掘机等设备中，用于监测液压系统的压力和流量，确保设备稳定运行。

3. 航空行业：在飞机发动机和飞行控制系统中，用于监测关键部件的转速和位置，保障飞行安全。

4. 特种机械：在高温、高压或强磁场等恶劣环境中，用于监测机械部件的运动状态，确保设备可靠运行。

5. 自动化生产线：在机器人、传送带等自动化设备中，用于提供精确的位置反馈，实现高效、稳定的自动化生产。

六、总结

德国VS Sensorik RGM2G-A-M5Z-64/P050-FG17P-T2-050编码器是一款高性能、高可靠性的磁性编码器，具有高精度测量、非接触式测量、抗干扰能力强等多种优点。该编码器广泛应用于机床、工程机械、航空、特种机械和自动化生产线等领域，为各种工业自动化系统提供精确的位置、速度和方向反馈信息。
