一、产品介绍

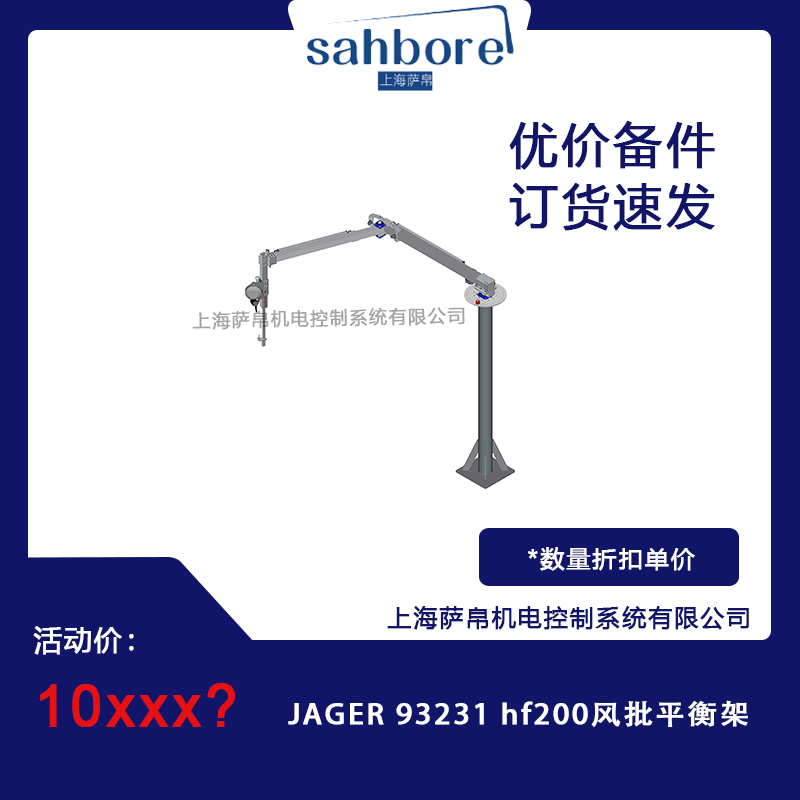

JAGER 93231 hf200风批平衡架是德国JAGER公司针对高精度工业拧紧作业设计的专业辅助设备，专为气动螺丝刀（风批）提供无重力操作支持。该平衡架通过气动悬浮技术抵消风批自重，使操作人员仅需微力即可精准控制风批位置，显著降低操作疲劳，提升装配效率与一致性。

二、功能特点

1. 高精度定位：定位精度达±0.05mm，重复定位精度±0.02mm，满足高精度拧紧作业需求。

2. 悬浮力调节：采用高精度气动弹簧系统，通过压缩空气（0.4-0.6MPa）产生向上浮力，悬浮力范围1-10kg，适配不同重量风批。内置压力调节阀实时补偿重量变化，确保操作过程中无“下沉”或“上飘”现象，响应时间<0.1秒。

3. 灵活旋转与移动：机械臂主体采用铝合金6061-T6（抗弯刚度120N/mm），关节配置交叉滚子轴承（承载能力≥50kg），摩擦系数<0.003，支持多角度旋转无卡滞。末端集成THK SHS20直线导轨，滑块重复定位精度±0.01mm，保障风批移动稳定性。

4. 扭矩控制与安全保护：通过柔性联轴器（补偿角度偏差0.5°）传递扭矩，效率>98%。内置扭矩传感器（量程0-250N·m，精度±1%），超载时自动触发气动刹车（响应时间<0.05秒），防止螺栓或工件损坏。

5. 兼容性与便捷性：提供ISO 5675快速接口，兼容JAGER、DEPRAG等主流品牌风批（需确认尾部尺寸匹配）。批头夹持器支持1/4英寸六角批头快速插拔（单手操作，时间<2秒），并配备磁性环防止脱落。

三、选型指南

1. 适配风批重量：优先选择JAGER hf200系列风批（自重2.8kg，扭矩范围10-200N·m），若使用其他品牌风批，需确认尾部尺寸与ISO 5675接口兼容，且重量在1-10kg范围内。

2. 工作空间需求：根据工作半径选择型号，93231型号工作半径为800mm（机械臂完全伸展时），适合空间开阔的装配线；若空间受限，可考虑折叠式设计（如JAGER 10003系列）。

3. 转速匹配：确认风批最大转速≤3000rpm（93231型号适配转速上限），避免高速旋转导致平衡架振动。

四、技术参数

1. 适用风批重量：1-10kg（推荐2-5kg）

2. 工作半径：800mm

3. 定位精度：±0.05mm

4. 重复定位精度：±0.02mm

5. 气源压力：0.4-0.6MPa

6. 噪音水平：<65dB(A)

7. 重量：19kg（不含风批）

8. 环境温度：-10℃至+50℃

五、产品尺寸

1. 机械臂长度：折叠状态650mm，伸展状态1450mm（含风批）。

2. 底座尺寸：300mm×300mm（方形底座，带4个M10安装孔）。

3. 高度调节范围：1200-1800mm（通过气动升降柱实现）。

六、应用领域

1. 汽车制造：发动机螺栓拧紧、变速箱装配、车身铆接，提升拧紧角度与扭矩一致性。

2. 航空航天：飞机蒙皮铆接、发动机叶片固定，满足高精度与低振动要求。

3. 电子装配：手机/电脑外壳螺丝锁付、PCB板元件固定，避免静电与振动损伤。

4. 医疗器械：人工关节组装、手术器械制造，确保微型螺丝拧紧质量。

七、总结

JAGER 93231 hf200风批平衡架凭借其高精度定位、灵活调节、安全保护及广泛兼容性，成为工业拧紧作业的理想选择。其气动悬浮技术有效减轻操作疲劳，提升装配效率与质量，尤其适用于汽车、航空航天、电子等高精度领域。选型时需根据风批重量、工作空间及转速需求进行匹配，以确保最佳性能。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
