一、产品介绍

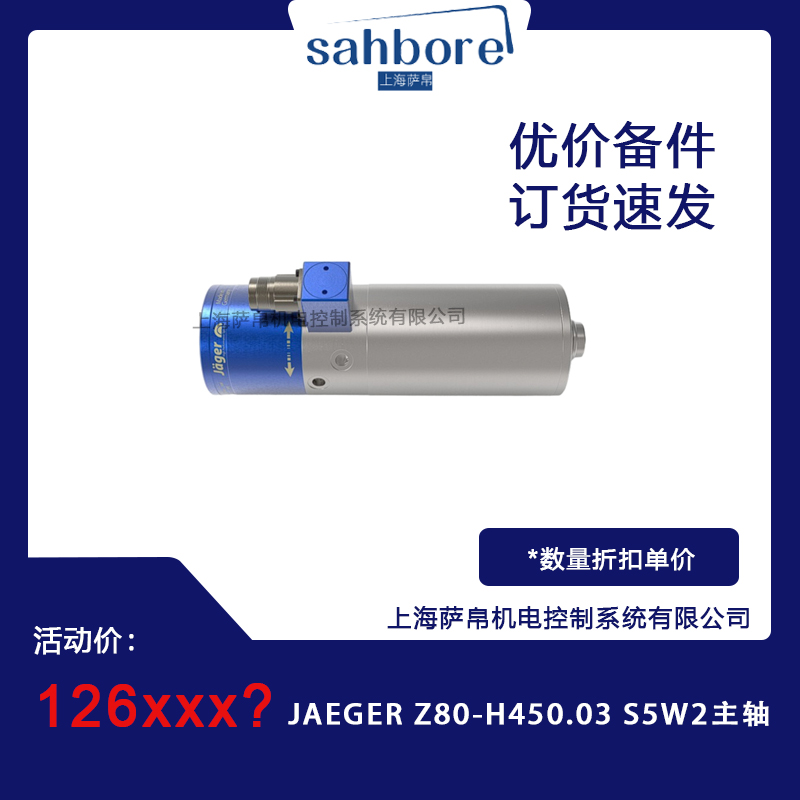

JAEGER Z80-H450.03 S5W2是一款德国制造的高性能电主轴，专为模具加工、钻削、铣削、刻字等精密操作设计。它采用先进的异步电机技术，具有高转速、高精度和长寿命的特点，能够满足各种高速加工需求。

二、功能特点

1. 高转速：额定转速可达50,000 RPM，最高可达60,000 RPM，适合高速加工需求。

2. 高功率：额定功率为1.8KW，最大功率可达2.1KW，能够提供强大的切削力。

3. 高精度：采用精密陶瓷球混合轴承，内部锥体径向跳动小于1μm，确保加工精度。

4. 润滑与冷却：采用永久润滑和油脂润滑相结合的方式，支持液体冷却，有效降低主轴工作时的温度，延长使用寿命。

5. 安全性：具备过热保护（PTC）和电机保护（KTY），确保设备运行的安全性。

6. 自动换刀：支持气动换刀，换刀方式快捷方便，提高生产效率。

7. 适用性广：适用于多种材料和加工场景，如模具加工、钻削、铣削、刻字等。

三、选型指南

1. 根据加工需求选择转速和功率：根据具体的加工材料和速度要求，选择合适的转速和功率型号。

2. 考虑刀具夹持范围：确保所选主轴的刀具夹持范围满足加工需求。

3. 确认冷却方式：根据加工环境和使用条件，选择支持液体冷却的主轴型号。

4. 了解自动换刀需求：如果需要自动换刀功能，应选择支持气动换刀的主轴型号。

四、技术参数

1. 主轴型号：Z80-H450.03 S5W2

2. 额定转速：50,000 RPM

3. 额定功率：1.8KW

4. 最大功率：2.1KW

5. 额定电压：211V

6. 最大电流：8.9A

7. 频率：1667 Hz

8. 夹持范围：最大10mm

9. 转子外壳材质：不锈钢

10. 工作温度范围：+10°C 至 +60°C

11. 冷却方式：液体冷却

12. 精度：径向跳动≤0.001 mm，同轴度≤0.001 mm

五、产品尺寸

JAEGER Z80-H450.03 S5W2主轴的外径为80mm，外壳直径同样为80mm，长度因具体设计而异，但通常Z系列主轴设计紧凑，适合安装在小型设备中。

六、应用领域

1. 模具加工：如轮胎模具刻字机、金属模具加工等。

2. 钻削与铣削：适用于各种金属材料的钻孔、铣削加工。

3. 刻字与雕刻：用于玻璃、塑料、木材等材料的精细雕刻。

4. 其他应用：如牙科机械加工、机械表壳加工、玻璃磨边等。

七、总结

JAEGER Z80-H450.03 S5W2主轴是一款性能卓越的电主轴，凭借其高转速、高精度和长寿命等特点，成为模具加工和精密制造领域的理想选择。用户可根据具体需求选择合适的型号，并参考相关选型手册以确保最佳匹配。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
