一、产品介绍

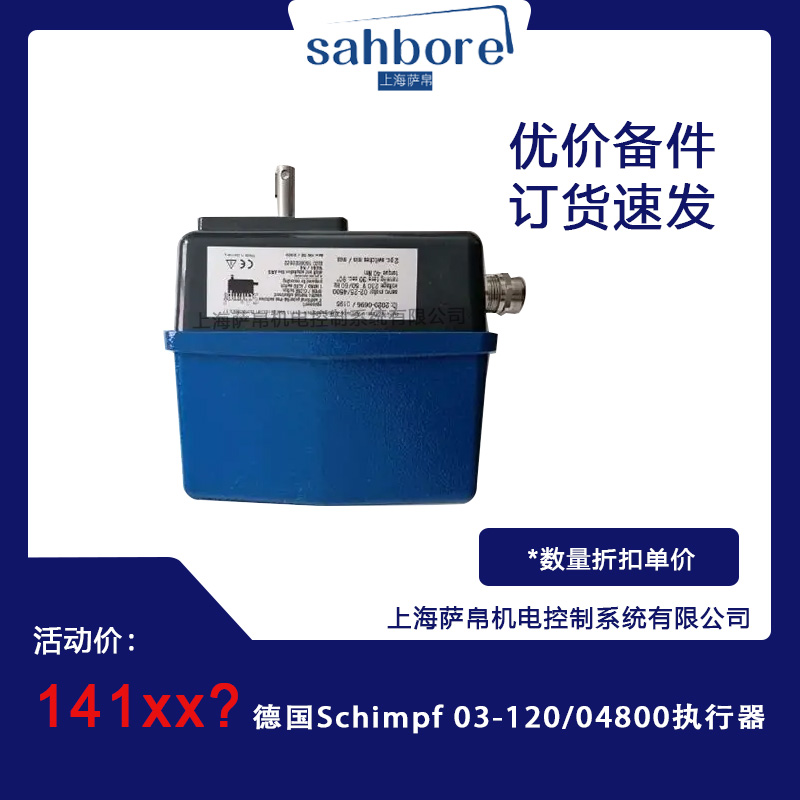

德国Schimpf 03-120/04800执行器是一款高性能电动执行器，专为工业自动化场景设计。该执行器由德国Schimpf公司精心打造，凭借其高精度、高可靠性和模块化设计，在工业自动化领域占据重要地位。Schimpf公司作为工业驱动与控制技术的领军企业，拥有多年的技术积累和行业经验，为全球用户提供高品质的工业产品。

二、功能特点

1. 高精度控制：
   采用先进的驱动控制技术，能够根据控制信号实现精确的位移与转速调节。配备NOVOTECHNIK 5K-OHM电位计，提供精确的位置反馈信号，支持闭环控制系统实现毫米级定位精度。固定式无间隙设计确保位置反馈的稳定性，避免机械间隙导致的误差累积。

2. 耐用可靠：
   执行器外壳采用压铸铝材质，达到IP65防护等级，能有效防止灰尘侵入和来自各个方向的低压喷水。适应-10℃至60℃的宽温工作环境，确保在各种恶劣条件下稳定运行。内部采用螺旋齿轮单元和自润滑轴承，确保在高负载工况下的长寿命和稳定运行。

3. 模块化设计：
   标准配置包含2个可调限位开关，用户可根据需求选配最多8个附加限位开关、电位器或模拟量连续控制单元。这种设计使其能够适配不同控制协议，满足从简单开关控制到复杂比例调节的多样化需求。

4. 操作便捷：
   支持手动/自动切换功能，并配有按钮进行打开/关闭操作，便于现场调试和紧急操作。驱动轴规格为Ø20x50mm，便于与各类阀门和设备进行连接，减少中间传动环节，提升系统响应速度。

三、选型指南

1. 根据扭矩需求选择型号：
   03-120/04800输出扭矩为70Nm，适用于需要中等负载控制的场景。若系统存在更高扭矩需求（如大型燃烧器风门调节），可考虑同系列03-120/64112型号（最大扭矩180Nm）。

2. 根据控制需求选择配置：
   基础型号支持开关量控制，若需实现比例调节功能，应选配电位器或模拟量控制模块。对于需要远程监控的系统，建议选择带4-20mA信号输出功能的扩展型号。

3. 根据环境条件选择防护等级：
   IP65防护等级可满足大多数室内工业环境需求。若设备需部署在户外或存在高压水冲洗场景，需额外加装防护罩或选择更高防护等级产品。

4. 确认安装空间与接口兼容性：
   执行器本体尺寸为长×宽×高=210×120×105mm，安装接口采用50x65mm法兰盘配合4个M6螺钉固定。选型时需确认设备安装面的承载能力及空间布局。

四、技术参数

• 电气参数：230V 50/60Hz交流供电，功率消耗约150W。

• 运动特性：30秒完成90°旋转动作，空载转速达180°/分钟。

• 机械接口：输出轴直径12mm，长度40mm，配备4x4x20mm平行键。驱动轴规格为Ø20x50mm。

• 信号接口：标配2个无电位限位开关，可选配电位计反馈（R2接口）。

• 重量：约7kg（含标准附件）。

• 认证标准：符合CE、ATEX防爆认证（部分选配型号）。

五、产品尺寸

• 本体尺寸：210mm（长）×120mm（宽）×105mm（高）。

• 输出轴：直径12mm，有效长度40mm，键槽尺寸4x4x20mm。

• 安装接口：法兰盘尺寸50x65mm，采用4个M6螺钉固定，可选M20电缆接头（使用Lapp 53112120-SKINTOP-MSR型号）。

• 接线端子：位于执行器顶部，采用弹簧式接线端子，支持1.5mm²导线连接。

六、应用领域

1. 工业燃烧系统：
   作为燃烧器调节部件，精确控制空气与燃料比例，提升燃烧效率并降低NOx排放。典型应用包括锅炉燃烧控制、工业窑炉温度调节等场景。

2. 流体控制：
   在管道系统中实现流体开关、分配及流量调节功能。例如氯计量泵控制、化学药剂精确投加、污水处理厂加药系统等需要高精度流量控制的场合。

3. 环境控制：
   用于HVAC系统中的风门执行机构，维持室内温湿度稳定。在洁净室、实验室等对环境参数要求严苛的场所，其高精度控制特性可有效避免参数波动。

4. 安全系统：
   驱动安全门、防护栅等设备的快速开关动作，确保人员与设备安全。在机械压力机安全联锁、自动化生产线防护装置等场景中，其可靠的动作响应特性至关重要。

七、总结

Schimpf 03-120/04800执行器凭借其70Nm的可靠扭矩输出、IP65防护等级的耐用设计，以及模块化的控制扩展能力，成为工业自动化领域的中坚力量。从燃烧效率优化到流体精确控制，从环境参数调节到安全防护保障，该产品通过德系精工制造标准，为各类工业场景提供了稳定、精准的控制解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
