一、产品介绍

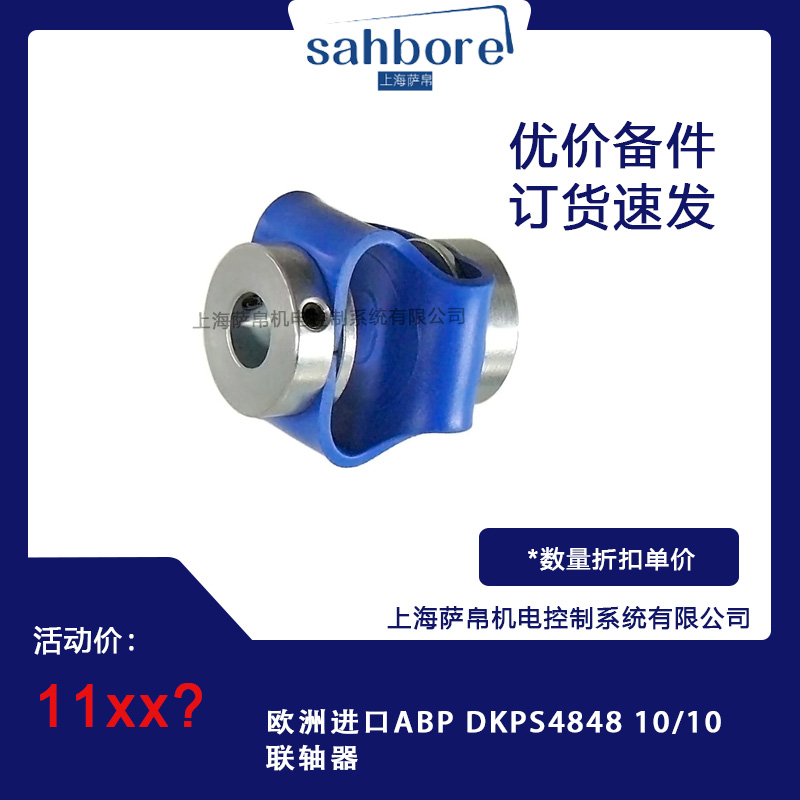

ABP DKPS4848 10/10联轴器是德国ABP Antriebstechnik GmbH研发的一款高性能双环弹性联轴器。该产品专为编码器、伺服电机、步进电机等高精度、低扭矩、高转速传动场景设计，主打柔性补偿、减振、绝缘和零背隙特性。其核心用途在于精密传动连接，如编码器与电机/丝杆的连接、伺服/步进电机与负载的传动，以及测量仪器、医疗设备、半导体设备、微型泵、风机、精密齿轮箱等场景。

二、功能特点

1. 零背隙与高精度：适合编码器、伺服等位置反馈场景，确保传动无滞后，提升系统同步性。

2. 双环柔性设计：有效补偿安装误差，降低振动与噪声，保护精密轴系免受冲击损伤。

3. 电气绝缘：聚氨酯（PU）弹性环阻断轴间电传导，避免信号干扰，提升系统稳定性。

4. 安装便捷：顶丝夹紧设计，无需键槽，快速对中，缩短安装时间。

5. 欧洲进口品质：德国制造，精度与耐用性可靠，满足长期稳定运行需求。

三、选型指南

1. 扭矩需求：根据系统所需传递的扭矩选择合适型号，DKPS4848 10/10额定扭矩范围为1.01–3.00 N·m，最大夹紧扭矩为100 N·cm。

2. 转速要求：确认系统最高转速，DKPS4848 10/10最高转速可达12,000 rpm（典型值），适用于高转速场景。

3. 偏差补偿：评估系统安装误差，DKPS4848 10/10径向补偿±3 mm、轴向补偿±4 mm、角向补偿±12°，满足大部分精密传动需求。

4. 环境适应性：考虑工作温度、防护等级等因素，DKPS4848 10/10工作温度范围为-30℃ ～ +80℃，防护等级为IP43（柜内安装）。

5. 安装方式：根据设备空间限制选择紧凑型联轴器，DKPS4848 10/10外径×长度为48 mm × 48 mm，适合空间受限场景。

四、技术参数

• 型号：DKPS4848 10/10

• 外径×长度：48 mm × 48 mm

• 轴孔：两端均为10 mm（10/10），顶丝夹紧

• 材质：法兰为镀锌钢；弹性环为聚氨酯（PU）

• 重量：约85 g

• 额定扭矩：1.01–3.00 N·m

• 最大夹紧扭矩：100 N·cm

• 扭转刚度：28 N·m/rad

• 最高转速：12,000 rpm（典型值）

• 偏差补偿：径向±3 mm、轴向±4 mm、角向±12°

• 工作温度：-30℃ ～ +80℃

• 防护等级：IP43（柜内安装）

• 认证：CE、RoHS

五、产品尺寸

• 外径：48 mm

• 长度：48 mm

• 轴孔直径：两端均为10 mm

• 重量：约85 g

六、应用领域

1. 编码器与电机/丝杆连接：确保位置反馈精准，提升系统控制精度。

2. 伺服/步进电机与负载传动：补偿安装误差，降低振动，保护电机与负载。

3. 测量仪器：如激光干涉仪、三坐标测量机等，确保测量数据准确可靠。

4. 医疗设备：如手术机器人、CT扫描仪等，满足卫生标准与操作精准性要求。

5. 半导体设备：如晶圆传输机器人、光刻机等，确保高精度传动与低振动运行。

6. 微型泵、风机：补偿安装误差，降低噪声，延长设备寿命。

7. 精密齿轮箱：确保齿轮啮合精准，降低磨损，提升传动效率。

七、总结

ABP DKPS4848 10/10联轴器以其零背隙、高精度、双环柔性、电气绝缘等特性，成为编码器、伺服电机、步进电机等精密传动场景的理想选择。其紧凑的尺寸设计、便捷的安装方式以及可靠的德国制造品质，进一步提升了其在工业自动化领域的应用价值。对于需要长期稳定运行、高传动精度的系统而言，DKPS4848 10/10联轴器无疑是一个值得信赖的解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
