一、产品介绍

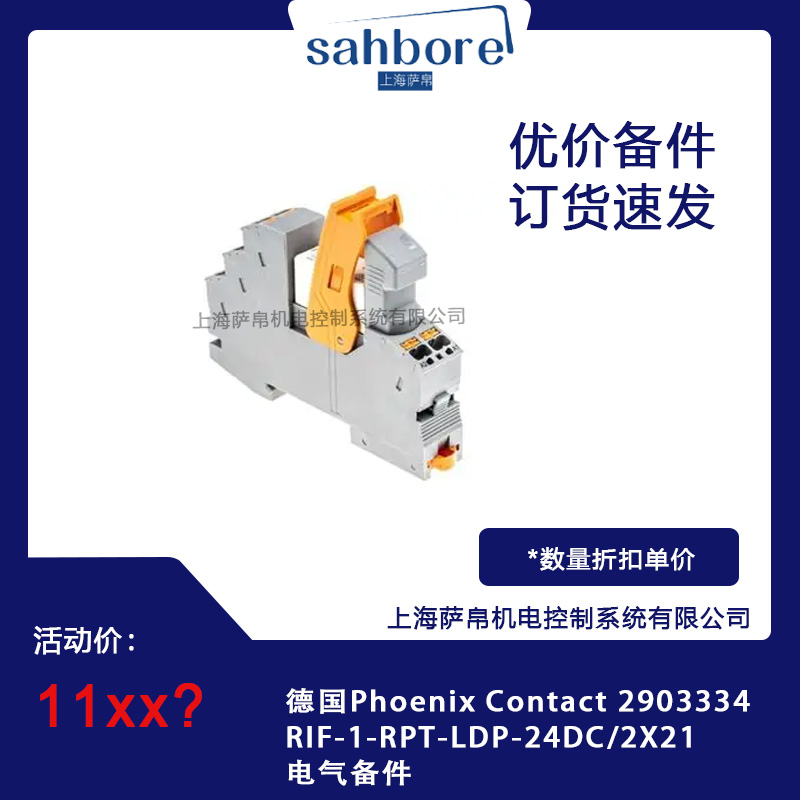

RIF-1-RPT-LDP-24DC/2X21 是菲尼克斯（Phoenix Contact）公司专为工业自动化系统设计的 预装型继电器模块。该模块采用 RIF-1 系列底座（Relay Base）设计，预装有电源触点继电器，并配备了显示/抑制模块以及固定支架它采用推入式连接（Push-in connection），安装在标准的 DIN 导轨上，适用于需要电气隔离的控制电路

二、功能特点

1. 快速安装：采用推入式连接设计，安装简便，无需复杂的接线工艺。

2. 模块化设计：作为预装模块，包含继电器底座、电源触点继电器、显示/抑制模块和固定支架，结构紧凑。

3. 高可靠性：具备防止结露和结冰的环境特性，能够在高湿度（95% RH）下工作（在 ≤ 25°C 条件下）


4. 防护等级：适用于 DIN 导轨安装，支持多种导轨材质（如质（如铝、锌、铜等），安装灵活

三、选型指南
在选择该产品时，需要关注以下关键参数：

• 电气寿命：需要长寿命的场景（例如超过 100 万次操作）应优先选择该系列。

• 负载类型：该模块支持欧姆负载（Ohmic Load）‍和电感负载（Inductive Load）‍的接通，但中断能力（Interrupting Rating）在电感负载下会受限


• 空间限制：由于是预装模块，确保机柜内有足够的空间容纳底座、继电器和显示模块。

四、技术参数

• 接触类型：2个换向触点（2 PDTs）


• 额定输入电压：24 V DC。

• 最大切换电压：250 V AC/DC


• 最大持续电流：约 11 A


• 最大浪涌电流：约 50 A（20 ms）


• 中断能力：

• 250 V AC 时约 2750 VA。

• 24 V DC 时约 264 W


• 环境等级：工作温度范围广，适用于工业环境，需避免结冰和结露


五、产品尺寸

• 宽度：约 16 mm。

• 高度：约 96 mm。

• 深度：约 75 mm


• 安装：适用于 NS 35/7.5 型号的 DIN 导轨


六、应用领域
该产品广泛应用于以下领域：

• 工业自动化：作为控制电路中的关键隔离元件，保护主控制器免受负载干扰。

• 机电控制：用于机床、包装设备、输送线等需要可靠电气隔离的场景。

• 楼宇自动化：控制灯光、门禁系统等。

• 过程控制：在水处理、电力和化工等行业中，作为保护性开关使用

七、总结
RIF-1-RPT-LDP-24DC/2X21 (2903334) 是一款功能强大的工业级继电器模块，具有高可靠性和灵活的模块化设计。它适合在恶劣的工业环境中使用，提供可靠的电气隔离和控制功能。对于需要快速安装和高可靠性的自动化项目，这款产品是一个理想的选择。
