一、产品介绍

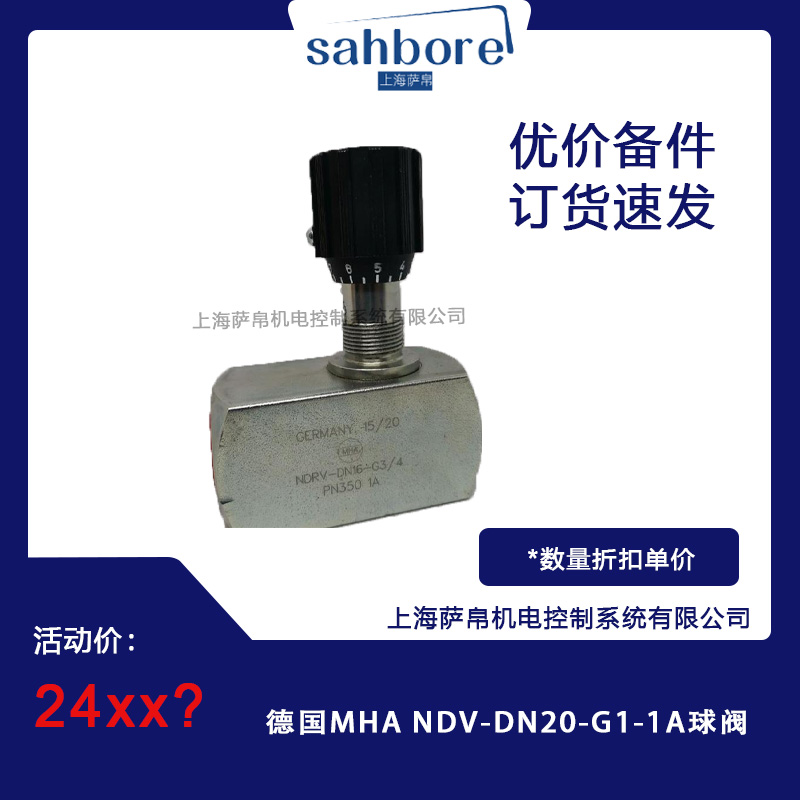

德国MHA NDV-DN20-G1-1A球阀是MHA Zentgraf公司生产的一款高压针型节流阀，属于流量控制阀系列。该阀门专为工业管道系统设计，特别适用于需要精密流量调节的高压工况，如液压系统、天然气输送、化工设备等。凭借其卓越的性能和可靠性，该阀门在工业领域得到了广泛应用。

二、功能特点

1. 高压耐受：该阀门额定压力达35MPa（部分型号可达350bar），能够适应极端压力环境，确保在高压工况下的稳定运行。

2. 精密调节：采用针形阀芯设计，支持微量或大流量的连续调节，满足不同场景下的流量控制需求。

3. 紧凑结构：体积小，便于在空间受限的管路系统中安装，节省空间并提高系统集成度。

4. 高密封性：采用弹性密封组合件（如聚甲醛或氟橡胶），密封性能随介质压力上升而增强，有效防止泄漏。

5. 耐温范围广：标准型适用温度范围为-20℃至120℃，扩展型可覆盖-196℃至500℃，满足低温或高温需求。

6. 耐腐蚀性：阀体材质可选碳钢或不锈钢，并可配特殊涂层或哈氏合金材质，用于腐蚀性介质（如化学溶液）的输送。

三、选型指南

1. 工作压力：根据系统最高工作压力选择型号，确保安全余量。例如，系统压力≤35MPa时，可选用NDV-DN20-G1-1A；更高压力需选择更大规格或特殊型号。

2. 连接方式：该阀门提供螺纹连接（如G3/4、NPT3/4）或法兰连接（如SAE法兰），需根据管道系统选择合适的连接方式。

3. 介质兼容性：

• 非腐蚀性介质（如油品、水）：可选用碳钢阀体+聚甲醛或氟橡胶密封。

• 腐蚀性介质（如酸碱溶液）：需选用不锈钢阀体+氟橡胶密封或特殊涂层型号。

4. 温度范围：标准型适用-20℃至120℃，超低温或高温环境需选择扩展型号（如-196℃至500℃）。

5. 驱动方式：该阀门标准配备手动旋柄，同时支持液控或电动执行机构（需选配），满足自动化需求。

四、技术参数

• 公称通径：DN20（20mm）

• 公称压力：35MPa（部分型号350bar）

• 适用温度：-20℃至120℃（标准型），扩展型-196℃至500℃

• 连接形式：螺纹（G3/4、NPT3/4）或法兰（SAE法兰）

• 阀体材质：碳钢或不锈钢

• 密封件材质：聚甲醛（POM）或氟橡胶（FKM）

• 流量特性：全通径设计，压降小

• 防护等级：IP65（防尘防水）

• 驱动方式：手动（标准），可选液控或电动

五、产品尺寸

• 长度：约200mm

• 高度：约150mm

• 接口尺寸：G3/4或NPT3/4螺纹接口，适配标准管道系统

六、应用领域

1. 工业液压系统：用于注塑机、压铸机等设备的压力控制，确保高压油路流量精准调节。

2. 天然气输送：安装在天然气输送管道中，保障高压气体安全流通。

3. 船舶液压系统：适应海水腐蚀环境，用于船舶燃油、冷却液系统的流量控制。

4. 化工与制药：输送腐蚀性化学介质（如酸碱溶液、有机溶剂），可选配特殊涂层或哈氏合金材质。

5. 水处理与供水：用于高压供水、反渗透预处理等场景的流量调节。

6. 测试设备：高压试验台、流量校准装置等需要精密流量控制的场合。

七、总结

德国MHA NDV-DN20-G1-1A球阀凭借其高压耐受、精密调节、紧凑结构、高密封性、耐温范围广以及耐腐蚀性等特点，在工业流体控制领域表现出色。该阀门广泛应用于液压系统、天然气输送、船舶液压系统、化工与制药、水处理与供水以及测试设备等多个领域，能够满足不同行业对设备可靠性、安全性和智能化的需求。无论是追求高效生产的制造业，还是注重安全环保的能源行业，该产品均能提供可靠的解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
