一、产品介绍

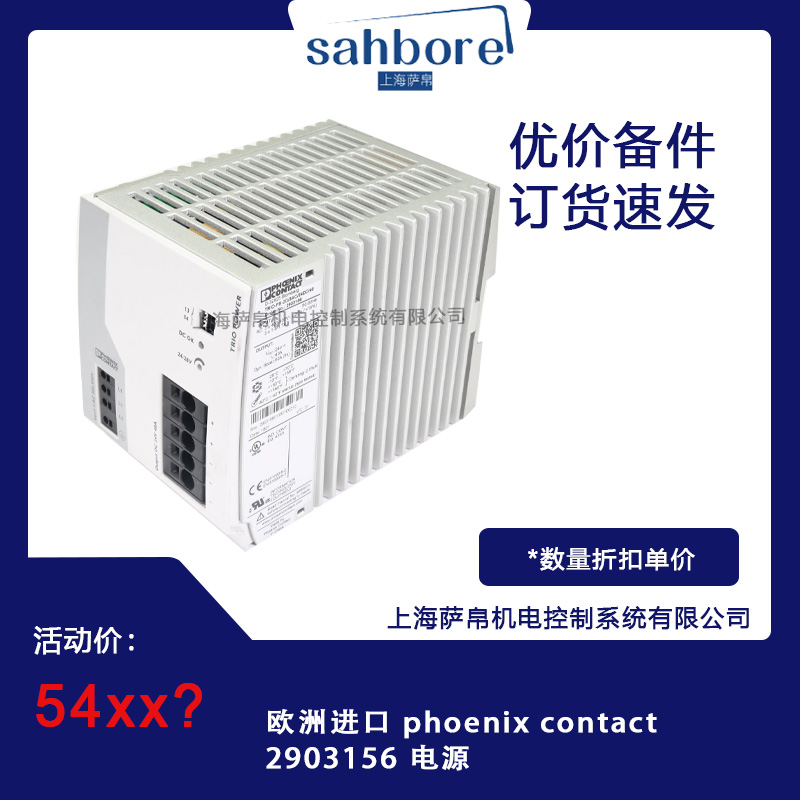

Phoenix Contact 2903156电源，型号为TRIO-PS-2G/3AC/24DC/40，是德国菲尼克斯电气公司研发的一款高性能开关模式导轨电源。该电源专为工业严苛环境设计，采用三相交流输入，输出稳定的24V直流电，具有高效率、高可靠性和宽环境适应性等特点，是工业自动化领域的理想电源解决方案。

二、功能特点

1. 高效率：效率高达93.3%，能够有效降低能源损耗，节省运行成本。

2. 动态Boost功能：可在5秒内提供60A的峰值电流，满足设备启动或短暂高负载时的电流需求。

3. 宽输入电压范围：支持3×400V AC至500V AC的输入电压范围，适应不同国家和地区的电网标准。

4. 高可靠性：采用坚固的电气和机械设计，具有高抗振能力和抗冲击能力，确保在恶劣环境下稳定运行。

5. 宽温度范围：工作温度范围为-25℃至70℃，在-40℃下也能可靠启动，适应各种极端环境条件。

6. 保护功能齐全：具备瞬态电涌保护、压敏电阻保护、防短路保护和防空转保护等功能，确保设备和负载的安全。

7. 易于安装和维护：采用DIN导轨安装方式，支持直插式连接，便于快速安装和更换。同时，提供LED状态显示和信号继电器触点，方便用户进行系统诊断和维护。

三、选型指南

1. 输入电压：根据实际应用场景的电网电压选择合适的输入电压范围。Phoenix Contact 2903156电源支持3×400V AC至500V AC的输入电压范围，适用于大多数工业场景。

2. 输出功率：根据负载的功率需求选择合适的输出功率。该电源的额定输出功率为960W，最大输出电流为40A，能够满足大多数工业设备的供电需求。

3. 环境条件：考虑电源的工作环境温度、湿度和污染等级等因素。Phoenix Contact 2903156电源具有宽温度范围和高防护等级，能够适应各种恶劣环境条件。

4. 安装方式：根据控制柜的空间和安装要求选择合适的安装方式。该电源采用DIN导轨安装方式，便于在控制柜内快速安装和固定。

四、技术参数

• 输入数据：

• 网络类型：星形网络

• 额定输入电压范围：3×400V AC至500V AC

• 输入电压范围：3×400V AC至500V AC（-20%至+15%）

• AC频率范围：50Hz至60Hz（±5Hz）

• 电网缓冲时间：>10ms（400V AC），>20ms（480V AC）

• 额定功耗：1335.1VA

• 功率因数（cos phi）：0.77（典型值）

• 输出数据：

• 额定输出电压：24V DC（±1%）

• 输出电压设置范围：24V DC至28V DC（>24V DC时，稳定容量限制）

• 额定输出电流：40A

• Dynamic Boost（IDyn.Boost）：60A（5秒）

• 输出功率：960W（最大1440W，5秒）

• 效率：典型值93%（400V AC），典型值93.3%（480V AC）

• 保护功能：

• 瞬态电涌保护

• 压敏电阻保护

• 防短路保护

• 防空转保护

• 输出端过电压保护（OVP）

五、产品尺寸

• 宽度：110mm

• 高度：130mm

• 深度：160mm

• 安装距离：左侧/右侧安装距离为0mm，顶部/底部安装距离为50mm

六、应用领域

Phoenix Contact 2903156电源广泛应用于各种工业自动化领域，包括但不限于：

1. 电力分配网络：为电网中的各种设备提供稳定可靠的电源支持。

2. 能源管理系统：在能源监测和控制系统中，为传感器、执行器等设备供电。

3. 自动化生产线：为生产线上的各种机械设备、机器人等提供动力支持。

4. 铁路行业：在铁路信号系统、通信系统等关键领域，提供稳定可靠的电源保障。

5. 楼宇自动化：在智能建筑中，为照明、空调、安防等系统供电。

6. 过程工业：在化工、制药等过程工业中，为各种控制设备和仪表提供电源支持。

七、总结

Phoenix Contact 2903156电源是一款高性能、高可靠性的工业电源产品。其采用三相交流输入和稳定的24V直流电输出设计，具有高效率、宽输入电压范围、宽温度范围和齐全的保护功能等特点。该电源易于安装和维护，广泛应用于各种工业自动化领域。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
