一、产品介绍

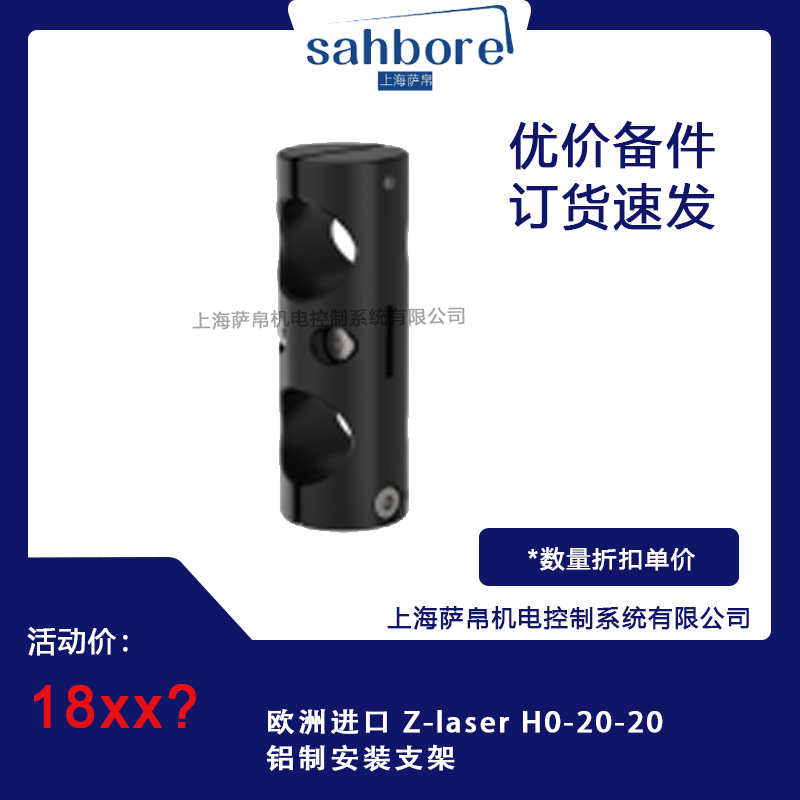

Z-laser H0-20-20铝制安装支架是专为Z-LASER激光设备设计的高精度安装组件，采用轻质高强度铝合金制造，具备耐腐蚀、抗振动的特性。其核心功能是为激光定位器、激光投影仪等设备提供稳固的安装平台，确保激光束在复杂工业环境中的精准投射。该支架兼容多种Z-LASER型号（如Z1D-RS、Z5M18B等），广泛应用于机械加工、建筑测量、自动化装配线等领域。

二、功能特点

1. 材质优势：

• 铝合金主体结构兼具轻量化（约0.5kg）与高刚性，可承受长期振动而不变形。

• 表面阳极氧化处理提升耐腐蚀性，适应潮湿、多尘等恶劣工况。

2. 精密调节功能：

• 支持三维空间角度调整（±15°俯仰、±20°偏航），通过微分头螺丝实现0.1°级精度定位。

• 集成锁紧装置，确保调整后的角度在振动环境下保持稳定。

3. 模块化设计：

• 预留M6螺纹孔与定位销孔，可快速对接Z-LASER激光模块（如ZLP1、ZRG-F系列）。

• 支持扩展安装板，兼容非标设备固定需求。

4. 环境适应性：

• 工作温度范围-20℃至+60℃，满足极端气候条件下的稳定运行。

• IP54防护等级防止粉尘与水滴侵入，延长使用寿命。

三、选型指南

1. 兼容性验证：

• 确认激光设备底部接口尺寸（如Z5M18B需匹配H6-M18支架的20mm直径安装孔）。

• 检查设备重量（H0-20-20最大承重2kg，超重需选择H8-40重型支架）。

2. 安装方式选择：

• 法兰安装：适用于机床工作台等平面固定场景，需搭配M8螺栓组。

• 导轨安装：通过滑块与直线导轨配合，实现激光器的线性位置调整（需额外选购导轨适配器）。

• 磁吸安装：可选配强磁底座（承载力1.5kg），适用于临时定位或快速换型场景。

3. 环境适配：

• 腐蚀性环境（如电镀车间）需选择316不锈钢材质替代款。

• 高温场景（如冶金行业）需确认支架材料耐温上限是否达标。

四、技术参数

• 材料：6061-T6铝合金

• 表面处理：黑色阳极氧化

• 角度调节范围：

• 俯仰角：±15°

• 偏航角：±20°

• 旋转角：360°（需拆卸重定位）

• 重复定位精度：±0.05°

• 最大承重：2kg（均匀分布）

• 接口规格：M6螺纹孔×4、Φ20mm定位销孔×2

• 防护等级：IP54

• 认证标准：CE、RoHS

五、产品尺寸

• 外形尺寸：120mm（长）×80mm（宽）×45mm（高）

• 安装面尺寸：95mm×65mm（兼容80mm×80mm标准安装板）

• 中心孔径：Φ20mm（适配Z-LASER激光模块定位轴）

• 重量：0.48kg

六、应用领域

1. 机械加工：

• 在CNC机床中固定Z1D-RS激光定位器，实现工件零点快速标定，定位效率提升40%。

• 配合Z5N-24-635激光投影仪，用于大型模具的分型面投影检测。

2. 建筑测量：

• 安装于三脚架顶部，辅助ZLP2激光水平仪进行墙体垂直度校验，误差控制在±0.2mm/m。

• 在隧道掘进中固定ZRG-F绿色激光指向仪，为盾构机提供长距离（≥500m）直线导向。

3. 自动化装配：

• 集成于机器人第六轴，通过ZM18激光传感器实现精密抓取定位，重复定位精度达±0.02mm。

• 在汽车焊装线中固定ZPT-F激光焊缝跟踪器，实时补偿工件变形误差。

4. 物流分拣：

• 安装于输送带侧方，配合ZXS10激光条码阅读器，实现高速运动包裹的标签识别（速度≥3m/s）。

七、总结

Z-laser H0-20-20铝制安装支架以轻量化设计、高精度调节和强环境适应性为核心优势，成为工业激光定位系统的理想安装解决方案。其模块化结构支持快速换型，可覆盖从精密加工到重型装备的多场景需求。建议用户在选型时重点关注激光设备接口尺寸与承重需求，对于振动较大的场景（如冲压机床），可额外加装橡胶减震垫以提升稳定性。该支架与Z-LASER激光模块的深度适配性，可显著降低系统集成难度，是提升工业自动化效率的性价比之选。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
