一、产品介绍

GEMAC PR-22517-10是德国GEMAC公司研发的一款高性能CAN总线专业测试工具，专为工业自动化、汽车电子及轨道交通等领域设计。该设备属于CAN-Bus Tester 2系列，是CAN总线系统的诊断与测试专用工具，支持多种总线协议，具备全面的测量和分析功能，可实时评估总线健康状态并定位故障。

二、功能特点

1. 多协议支持：支持CAN 2.0 A/B、CANopen、SAE J1939、DeviceNet等多种总线协议，适用于不同行业的CAN总线系统。

2. 信号质量分析：可量化信号质量（0-100%），检测无干扰电压范围（典型值-0.75V至3V）及边沿陡度（位宽1/64分辨率），并记录最小值/峰值变化。

3. 故障诊断：实时监测主动/被动错误帧、超载帧及确认错误，通过“单站视图”显示单个节点物理/逻辑解码示波图，连续模式下可追踪质量等级、无干扰电压范围及边沿陡度的动态变化。

4. 物理层参数测量：支持总线布线测试，包括线路短路、线路中断、总线终端、CAN线圈电阻和总线长度的检测。

5. 智能诊断：内置协议监视器支持CAN、CANopen等协议解码，可分析节点数据流量、总线负载及电源电压。通过“站扫描”功能自动识别总线节点并命名，结合“所有站点视图”对比多节点信号质量。

6. 操作便捷：配备用户友好型软件界面，支持测量值保存、状态协议打印及远程数据交互。硬件设计包含大型适配器套件，适配多样化现场布线需求，开箱即用且支持固件升级。

三、选型指南

1. 基本版本：适用于大多数CAN总线系统，提供基本的测量和诊断功能。

2. 扩展版本：支持CANopen、DeviceNet和SAE J1939等协议，适用于更复杂的工业环境。

3. 插件支持：通过插件扩展功能，如CANopen、DeviceNet和SAE J1939协议监控。

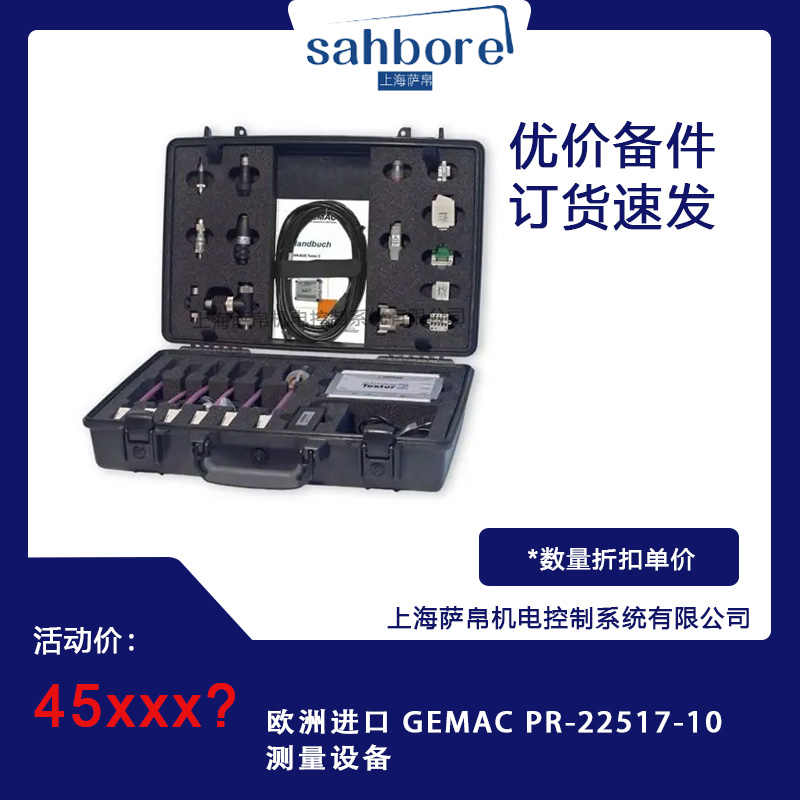

4. 适配器套件：提供多种适配器，适用于不同接口的连接需求。

四、技术参数

1. 工作电压：9-36V DC，至少需要24V进行总线布线测试。

2. 采样率：64倍位采样，支持多种波特率（5 kbit/s至1 Mbit/s）。

3. 测量类型：包括无扰电压范围、振荡器显示、在线触发、自动评估、总线状态、总线流量负载、错误帧、协议监控、测试记录、导出功能、固件和FPGA配置、电气参数、机械参数等。

4. 防护等级：符合CE认证及EN 61869等工业标准，通过RoHS、REACH环保规范，适配防爆区域及高盐雾环境，满足ISO 13849-1 PLe、IEC 61508安全标准。

五、产品尺寸

GEMAC PR-22517-10的设备尺寸为114mm×66mm×30mm，重量约330克。采用锌压铸+镍镀层工艺，具备抗电磁干扰能力，工作温度范围-25℃至70℃，防护等级适配工业环境。

六、应用领域

1. 工业自动化：用于CAN总线系统的调试、线路测试、模块检查、服务/维护、故障分析、CAN模块开发和最终生产测试。

2. 汽车电子：适用于汽车通信系统，如SAE J1939协议，支持公共汽车、农业和林业机械、车队管理系统（FMS）、卡车及其拖车之间的网络以及造船业。

3. 农业机械：支持ISOBUS（ISO 11783）标准，适用于农业机械的通信。

4. 船舶：支持NMEA 2000®通信协议，适用于船舶的通信系统。

5. 轨道交通：用于轨道交通信号监测，确保列车通信系统的稳定运行。

6. 航空航天：在航空航天设备维护中，用于诊断和修复CAN总线系统问题。

七、总结

GEMAC PR-22517-10是一款功能强大、多协议支持的CAN总线测试设备，适用于多种工业和汽车领域的CAN总线系统。其高精度信号分析能力、宽环境适应性及模块化设计，使其成为工业总线测试领域的优选方案。该设备尤其适用于对长期稳定性及安全冗余要求高的场景，可助力工程师缩短开发周期、降低维护成本，保障系统可靠运行。
