一、产品介绍

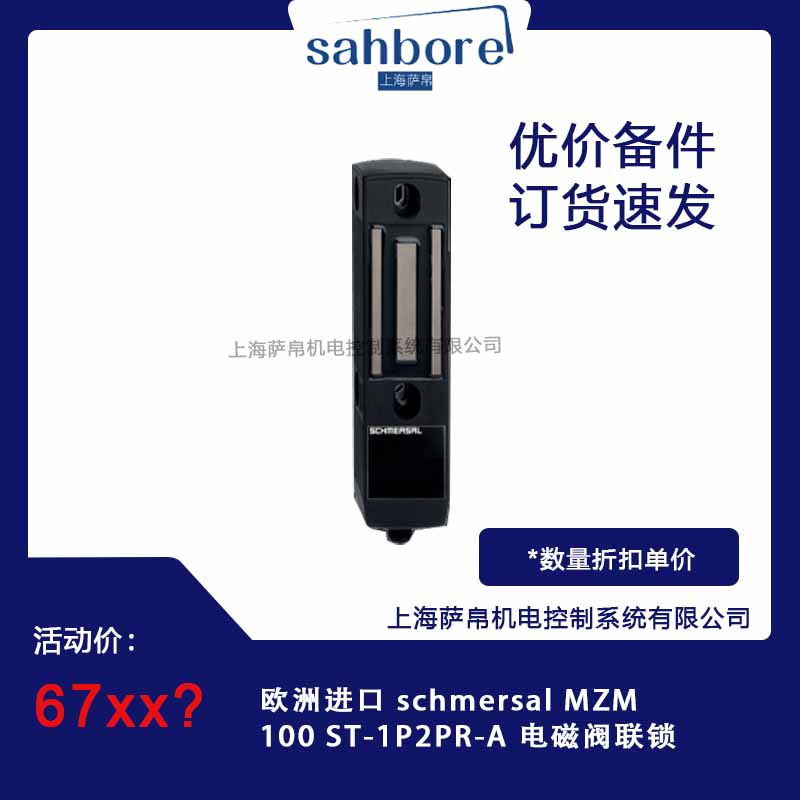

Schmersal MZM 100 ST-1P2PR-A电磁阀联锁是德国施迈赛公司研发的一款高性能工业安全设备，专为高风险环境设计。该产品通过电磁力实现防护门的自动锁定，确保设备运行时门保持关闭，防止未经授权的进入，从而保障操作人员和设备的安全。

二、功能特点

1. 高安全等级：符合EN ISO 13849-1、IEC 61508标准，达到PLe/SIL3最高安全等级，适用于石油天然气等危险区域。

2. 电磁互锁机制：通过电磁力实现防护门的自动锁定，确保设备运行时门无法打开。

3. 智能诊断功能：内置3个LED指示灯（绿色为工作状态，红色为故障），实时监控设备状态，支持短路检测、交叉电路检测及整个系统状态检测。

4. 非接触式编码系统：允许操动件与门锁间垂直±5mm、水平±1.5mm的安装偏差，提升安装灵活性。

5. 自动锁定功能：通电后自动锁定，解锁时防护门重新锁定，确保安全输出持续启用，防止意外开启。

6. 宽环境适应性：工作温度范围为-25°C至+55°C，储存温度范围为-25°C至+70°C，相对湿度30~95%（无冷凝），适用于防爆区域、高温高湿环境及需要高安全性的场景。

三、选型指南

1. 安全等级要求：根据应用场景的安全需求，选择符合相应国际安全标准（如EN ISO 13849-1、IEC 61508）的产品型号。

2. 电气特性：根据系统的电压和电流要求，选择工作电压为24VDC，电流为1.1A的型号。

3. 物理特性：根据安装空间和环境条件，选择尺寸合适、防护等级符合要求的型号。MZM 100 ST-1P2PR-A的尺寸为40×179×40mm，重量为337g，防护等级为IP65/IP67。

4. 连接接口：根据系统的连接需求，选择采用M23 8+1芯连接器的型号，支持传感器链最大长度200m，可串联31个传感器进行自我监控。

四、技术参数

• 工作电压：24VDC

• 电流：1.1A

• 响应时间：≤150ms

• 输出触点：2个P型安全触点，1个诊断输出P型触点

• 防护等级：IP65/IP67

• 工作温度：-25°C至+55°C

• 储存温度：-25°C至+70°C

• 相对湿度：30~95%（无冷凝）

• 连接接口：M23 8+1芯连接器

• 传感器链最大长度：200m

• 串联传感器数量：31个

五、产品尺寸

• 长度：179mm

• 宽度：40mm

• 深度：40mm

• 重量：337g

六、应用领域

1. 工业自动化：广泛应用于包装机械、组装线、材料搬运、印刷行业等，保障操作人员与设备安全。

2. 特殊环境：适用于防爆区域、高温高湿环境及需要高安全性的场景，如钢铁加工、电梯行业、汽车制造等。

3. 设备保护：用于防护门、安全门、急停装置等安全关键部位的监控与联锁，确保设备运行时安全防护到位。

七、总结

Schmersal MZM 100 ST-1P2PR-A电磁阀联锁凭借其高安全等级、智能诊断功能、宽环境适应性及模块化设计，成为工业安全防护领域的核心组件。该产品适用于从日常设备维护到高危场景的多样化需求，能够为用户提供高效、安全的生产管理解决方案。
