一、产品介绍

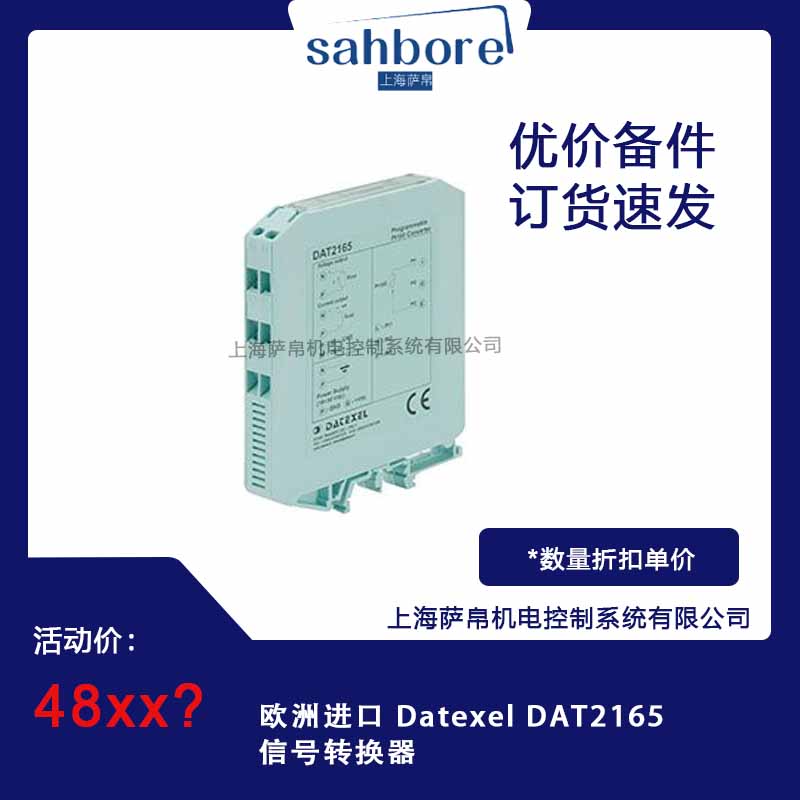

Datexel DAT2165信号转换器是一款高性能的工业设备，主要用于将PT100热电阻信号转换为标准电压或电流信号，适用于工业温度测量与控制场合。该设备支持2线或3线符合IEC60751标准的PT100热电阻，能够将温度信号转换为4-20mA、0-20mA、0-10V DC等标准信号，便于与PLC、SCADA系统等工业控制设备进行通信。

二、功能特点

1. 高精度测量：

• 校准误差：±0.1% of FS（满量程）

• 线性度误差：±0.15% of FS

• 热漂移：0.020% of FS/°C

2. 灵活配置：

• 用户可根据实际需求方便地配置输入输出范围、测量单位等参数。例如，测量单位可配置为°C或°F，零点和量程值可通过DIP开关配置，零点和跨度调节可通过位于设备顶部的电位器进行。

3. 稳定性好：

• 在不同的环境温度和工作条件下，能保持稳定的性能，确保温度测量和信号转换的准确性。

4. 安装便捷：

• 体积小巧，采用DIN导轨安装，方便在各种控制柜中进行安装和布局。

5. 电磁兼容性强：

• 能在复杂的电磁环境中正常工作，减少外界干扰对测量和转换结果的影响。适用于工业环境，抗扰度符合EN61000-6-2，发射符合EN61000-6-4。

三、选型指南

1. 确认输入信号类型：

• 确保输入信号为PT100热电阻信号，且符合IEC60751标准。

2. 选择输出信号类型：

• 根据实际需求选择输出信号类型，如4-20mA、0-20mA、0-10V DC等。

3. 考虑环境适应性：

• 根据安装环境的温度、湿度等条件，选择具备相应防护等级和宽温适应性的型号。Datexel DAT2165的工作温度范围为-20至70°C，储存温度范围为-40至85°C。

4. 评估电源需求：

• 确认电源电压范围是否与当地工业电网电压兼容。Datexel DAT2165的电源电压为18-30V DC。

四、技术参数

• 最小输入量程：50°C（122°F）

• 零点可编程范围：-50°C（-58°F）至+50°C（122°F）

• 量程可编程范围：50°C（122°F）至650°C（1202°F）

• 信号类型：可配置为4-20mA、0-20mA、0-10V DC

• 负载电阻：电压输出≥5kohm；电流输出≤500ohm

• 传感器励磁电流：1mA典型值

• 线路电阻影响：0.05% of FS/ohm（每线最大100ohm平衡）

• 最大输出信号：电流输出32mA max；电压输出18V DC max

• 响应时间：从10%到90% FS为300ms

• 预热时间：3分钟

• 相对湿度：0-90%（无冷凝）

• 最高海拔：2000m

• 材质：自熄塑料

• 防护等级：IP20

• 接线：线径0.8-2.1mm²/AWG14-18

• 紧固扭矩：0.8Nm

五、产品尺寸

Datexel DAT2165信号转换器的尺寸为90x112x12.5mm，体积小巧，便于安装和布局。

六、应用领域

1. 食品加工：

• 用于监测和控制温度传感器的信号，确保生产过程的稳定性和安全性。

2. 电子产品生产：

• 用于检测生产线上的各种传感器信号，从而优化生产流程。

3. 印刷包装：

• 用于信号转换和隔离，提高系统的稳定性和可靠性。

4. 冶金行业：

• 用于高精度测量和控制，确保生产过程的高效运行。例如，在钢铁厂中用于炉温温度检测及变送控制。

5. 汽车制造：

• 用于检测和控制各种传感器信号，提高生产效率和产品质量。例如，在注塑机中用于加热圈的温度变送控制。

6. 制药行业：

• 用于制药烘干设备的温度调节，确保药品生产的质量和安全性。

七、总结

Datexel DAT2165信号转换器凭借其高精度、灵活配置、稳定性好、安装便捷以及电磁兼容性强等特点，在工业温度测量与控制领域具有广泛的应用前景。该设备支持多种标准信号输出，便于与各种工业控制设备进行通信，且具备宽温适应性和高防护等级，能够适应各种恶劣的工业环境。
