一、产品介绍

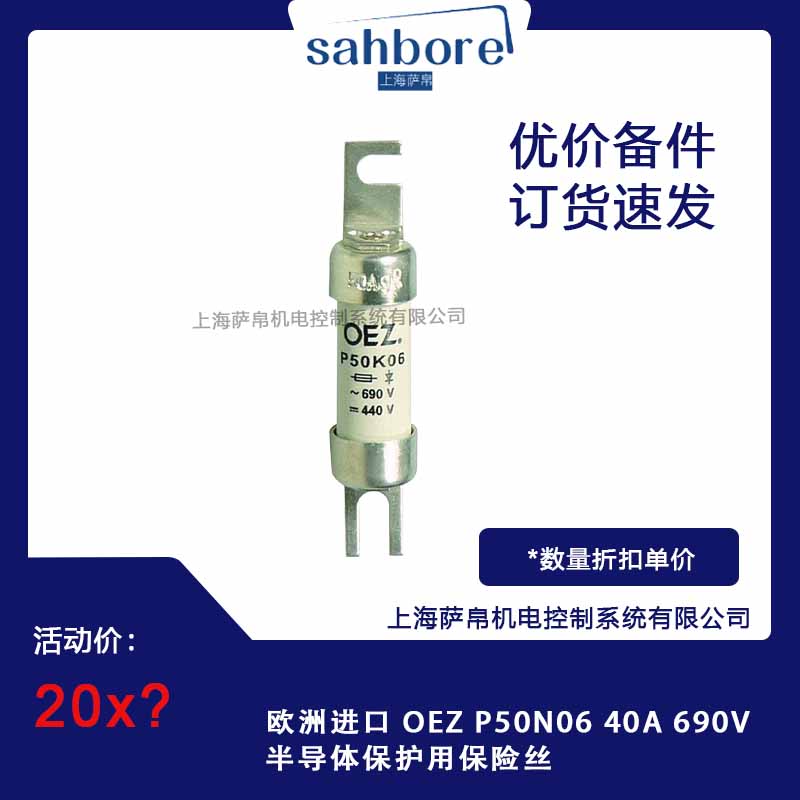

OEZ P50N06 40A 690V半导体保护用保险丝是一款专为半导体电路设计的过流保护装置，属于高速熔断器类别。它具备快速响应能力，能够在短时间内切断故障电流，有效保护半导体元件（如晶闸管、二极管、IGBT等）免受过载和短路损害。该保险丝符合国际安全标准，适用于高电压、大电流的工业环境。

二、功能特点

1. 高速响应：能够在10ms甚至更短时间内切断故障电流，提供可靠保护。

2. 高电压耐受：额定电压为690V，适用于高电压电力系统。

3. 大电流承载：额定电流为40A，能够满足大功率设备的需求。

4. 限流能力强：通过限制峰值电流和允通能量，减少对半导体元件的冲击。

5. 电弧电压控制：内部填充石英砂等材料，有效熄灭电弧，防止电压反弹损害设备。

6. 全范围保护：作为全范围熔断器，既能保护过载，也能应对短路情况。

7. 结构稳固：采用高等级陶瓷或玻璃增强三聚氰胺作为主体材料，确保长期稳定性和安全性。

三、选型指南

1. 确定额定电流：根据电路中的正常工作电流选择合适的额定电流值，OEZ P50N06的额定电流为40A，适用于工作电流不超过此值的场景。

2. 匹配额定电压：确保保险丝的额定电压（690V）高于或等于电路中的最高工作电压。

3. 考虑环境因素：根据工作环境温度、海拔高度等因素调整选型，必要时选择降额使用。

4. 评估分断能力：确认保险丝的分断能力（如200kA）能够满足电路中可能出现的最大故障电流。

5. 选择熔断特性：根据保护需求选择全范围（gR）或部分范围（aR）熔断器，OEZ P50N06为全范围熔断器。

四、技术参数

1. 额定电流：40A

2. 额定电压：690V AC

3. 分断能力：高达200kA（具体值可因型号和测试条件而异）

4. 熔断特性：全范围（gR），适用于过载和短路保护

5. 响应时间：≤10ms

6. 材料：主体材质为高等级陶瓷或玻璃增强三聚氰胺，填充物为石英砂等

7. 认证标准：符合IEC 60269、DIN 43620、GB 13539等国际安全标准

五、应用领域

1. 电力电子：用于变频驱动、晶闸管直流驱动和不间断电源（UPS）等设备的过流保护。

2. 工业自动化：保护交流和直流电机驱动器、转换器、软启动器等关键部件。

3. 新能源：适用于光伏逆变器、风力发电系统等新能源领域的过流保护。

4. 交通运输：用于电动汽车、轨道交通等交通工具中的电力电子设备保护。

5. 其他领域：还可应用于焊接逆变器、固态继电器、电池管理系统等需要过流保护的场景。

六、总结

OEZ P50N06 40A 690V半导体保护用保险丝是一款高性能、高可靠性的过流保护装置。它具备高速响应、高电压耐受、大电流承载和强限流能力等特点，能够有效保护半导体元件免受过载和短路损害。在选型时，需要根据电路中的实际工作电流、电压和环境因素进行综合考虑。该保险丝广泛应用于电力电子、工业自动化、新能源和交通运输等领域，为各种关键设备提供可靠的过流保护。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
