一、产品介绍

AKO M050.03X气动夹管阀是德国AKO公司生产的一款高性能流体控制设备，属于模块化夹管阀系列。该阀门通过外部压缩空气驱动内部弹性管套的闭合与开启，实现介质的通断控制。其核心设计理念是将介质与阀门金属部件完全隔离，仅通过弹性管套接触流体，从而解决传统阀门在处理磨损性、腐蚀性或高卫生要求介质时的密封与寿命问题。

二、功能特点

1. 高效隔离介质：流体仅接触内部弹性管套，与阀体金属部分完全隔离，消除了介质对阀体的腐蚀和磨损，同时防止金属离子污染敏感介质。

2. 无泄漏密封：关闭时，压缩空气均匀挤压管套，使其与阀体内壁紧密贴合，形成360度环形密封，即使介质含有微小颗粒，也能通过弹性变形完全包裹，实现100%无泄漏。

3. 无阻塞输送：阀门开启时，弹性管套完全恢复原状，形成光滑的圆柱形通道，无死角或狭窄段，能够无阻塞地输送含砂石、纤维或高粘度浆料。

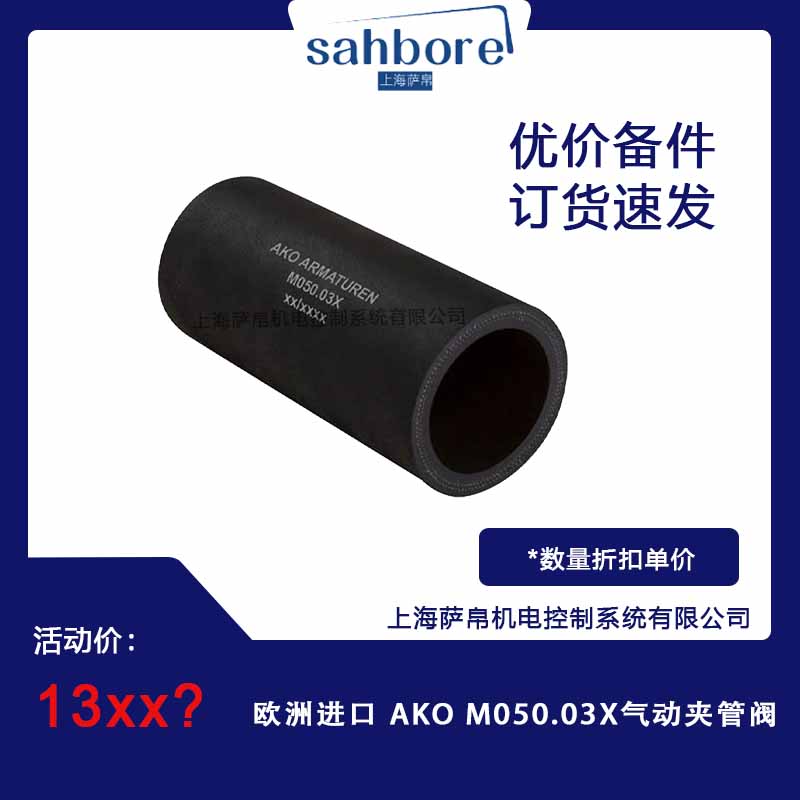

4. 长寿命易维护：弹性管套是唯一易损件，更换时无需拆卸阀体，仅需松开卡箍即可完成。AKO采用高耐磨天然橡胶或氟橡胶等材料，配合优化压块设计，使管套寿命达数百万次循环。

5. 智能集成能力：支持选配位置传感器、手动过载保护装置等附件，可无缝集成至DCS或PLC控制系统，实现精准控制。

三、选型指南

1. 介质特性：根据输送介质的性质（如磨损性、腐蚀性、粘度、温度等）选择合适的弹性管套材质，如天然橡胶适用于一般磨损性介质，氟橡胶适用于高温和强化学腐蚀介质。

2. 工作压力与温度：根据系统的工作压力和温度选择合适的阀门型号，确保阀门在额定范围内运行。

3. 流量需求：根据流量需求选择合适的公称通径，确保阀门的输送能力满足生产需求。

4. 安装环境：考虑阀门的安装环境，如是否需要防爆认证、卫生标准等，选择符合要求的阀门型号。

5. 控制方式：根据控制需求选择合适的控制方式，如两位式控制适用于简单开/关场景，比例调节控制适用于需要流量线性调节的场景。

四、技术参数

1. 公称通径：DN50（对应2英寸管道）

2. 流量系数：Kv≈25 m³/h

3. 介质最大工作压力：通常为6 bar（高压场景需选择VM系列，最高可达40 bar）

4. 气源压力：需提供4-8 bar洁净压缩空气

5. 温度范围：-20℃至+80℃（常规材质），氟橡胶管套可达+180℃

6. 控制气压：4-8 bar，响应时间≤0.5秒

7. 密封等级：ANSI Class VI（零泄漏）

8. 防护等级：IP65，适用于户外或潮湿环境

五、产品尺寸

1. 长度：约300mm

2. 高度：约150mm（含执行器）

3. 重量：约12kg

4. 连接方式：法兰连接（DN50 PN16），兼容ISO或ANSI标准法兰

5. 安装方向：无流向限制，可水平或垂直安装

六、应用领域

AKO M050.03X气动夹管阀广泛应用于以下领域：

1. 化工工业：用于输送腐蚀性和磨损性介质、粉末、颗粒等。

2. 石油工业：用于石油裂解产物输送、油气储运等。

3. 电力部门：用于FGD系统、除灰系统、煤输送等。

4. 冶金工业：用于矿浆、尾矿、浮选控制等。

5. 污水处理：用于污泥处理、沙砾清理、原污水、石灰、炭泥等。

6. 造纸与纸浆厂：用于纸浆、涂料、废纸回收生产线等。

7. 食品与制药工业：用于无菌药品、乳制品、食品酱料等高卫生要求介质的输送。

七、总结

AKO M050.03X气动夹管阀以其独特的设计理念和卓越的性能，在流体控制领域脱颖而出。其通过弹性管套实现介质的隔离与输送，有效解决了传统阀门在处理磨损性、腐蚀性或高卫生要求介质时的难题。该阀门具有无泄漏、无阻塞、长寿命、易维护等特点，并支持智能集成，能够满足各种复杂工况的需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
