一、产品介绍

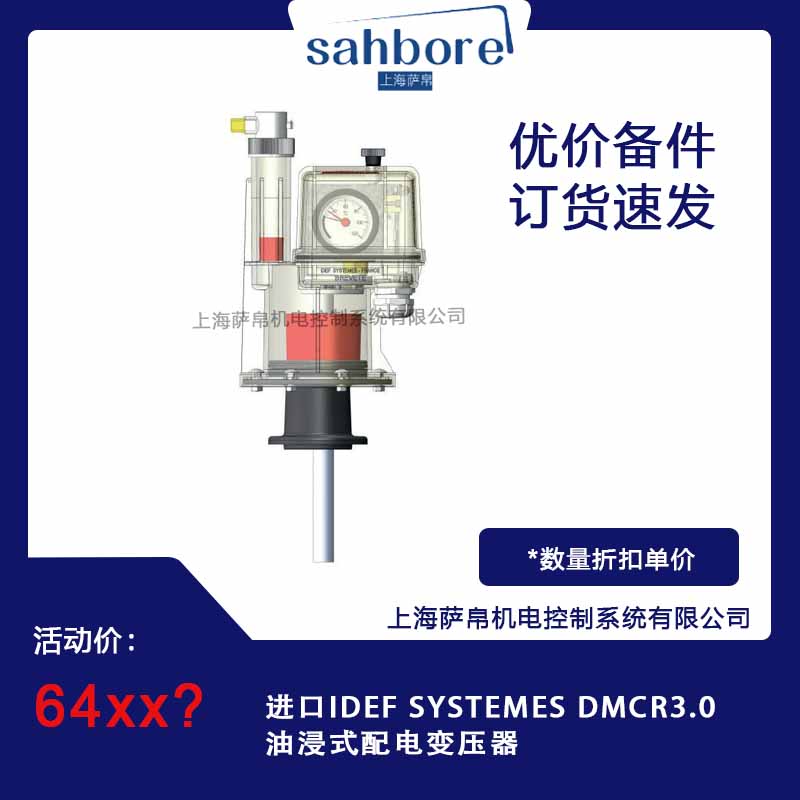

IDEF SYSTEMES DMCR3.0是法国IDEF SYSTEMES公司推出的一款专为油浸式配电变压器设计的多功能保护继电器。该产品集成了温度、压力、油位和气体监测等多种安全功能，能够实时、准确地监测变压器油箱内的关键参数，确保变压器在安全、稳定的条件下运行。DMCR3.0的设计紧凑、坚固，适用于各种恶劣环境，是电力系统中不可或缺的重要设备。

二、功能特点

1. 实时监测功能：

• 温度监测：通过浸入变压器油箱的热电偶套管中的Pt100探头持续监测油温，配备两个可调节的恒温器开关，温度阈值调节范围为30℃至120℃。

• 压力监测：内部压力传感器持续监测油箱压力，配有一个带有转换触点的可调压力开关，压力阈值可在100mbar至500mbar（0.1至0.5bar）之间设置。

• 油位监测：监测DMCR上部小浮子的位置，能够在主浮子下降之前发出警报。当油位下降超过设定的阈值（如170cm³）时，会触发带触点的磁性开关，发出警报或执行跳闸操作。外壳为透明储液器，提供360°介电液位可视性，便于运维人员直观了解变压器内部油位情况。

• 气体监测：通过内部的小浮子实现油位和气体的监测，便于及时发现异常情况。

2. 保护功能：

• DMCR3.0具备过温、过压、低油位等多种保护模式。当监测到异常情况时，能够迅速作出反应，通过切断电源、启动冷却系统等预设保护机制，防止故障扩大。

3. 通信与数据管理功能：

• 支持基于RS485的Modbus RTU通信协议，可与上位机或远程监控系统连接，实现数据记录、远程监控和故障诊断功能。用户可以通过远程监控中心实时查看变压器的运行状态和监测数据，实现对电力系统的全面掌控。

• 内置先进的数据记录和预处理系统，能够实时、准确地记录变压器运行过程中的各项关键参数，如温度、压力、油位以及气体等。具备强大的数据记录和存储能力，可以将实时采集的数据保存在内部存储器中，并根据用户设定的参数进行自动更新和覆盖。

4. 高防护等级与耐用性：

• DMCR3.0的设计和制造符合IEC标准，具有IK10（冲击阻力）和IP56（防尘防水）的防护等级，能在恶劣的环境中稳定运行。

• 集成磁保护：触发介电液位触点的磁铁为环形，能保护簧片开关免受高达25mT的外部磁场影响，确保油位监测的准确性和可靠性。

5. 易于安装与维护：

• DMCR3.0采用集成化设计，将多种监测和保护功能整合到一个单一、紧凑和坚固的设备中，既节省了安装空间，又提高了设备的可靠性和稳定性。

• 提供完整的固定套件和顶部的油采样系统，使得安装和维护过程更加方便快捷。用户可以通过顶部的油采样系统轻松进行气体和介质的取样及填充工作，从而简化了维护流程并提高了维护效率。

三、选型指南

在选择IDEF SYSTEMES DMCR3.0时，用户应考虑以下因素：

1. 应用场景：确认变压器是否为全密封充油配电变压器，以确保DMCR3.0的适用性。

2. 安装环境：考虑安装环境的温度、湿度、振动等因素，选择合适的防护等级。DMCR3.0具有IK10和IP56的高防护等级，能够适应各种恶劣环境。

3. 电源输入：DMCR3.0支持24-220VDC/25W和230VAC/60W的电源输入，用户应根据实际需求选择合适的电源类型。

4. 定制选项：根据客户需求，IDEF SYSTEMES可以提供多种不同的选项，如PT100探头、适用于扩展容器的法兰、同时具有压力和介电水平的两个触点以及IP66保护等。

四、技术参数

1. 电源输入：24-220VDC/25W 或 230VAC/60W。

2. 防护等级：IP56（防尘防水），IK10（冲击阻力）。

3. 温度范围：-40°C 至 +60°C（部分资料提及-40°C至+70°C，最高温度+120°C，但通常指设备可承受的极端环境温度，非运行温度范围）。

4. 压力范围：0.1 至 0.5 bar（100 至 500 mbar）。

5. 介电水平检测：当介电水平下降170cm³时触发磁性开关。

6. 尺寸：Ø 60mm±1（具体尺寸可能因产品版本或定制选项而有所不同）。

7. 安装方式：安装在60mm的孔中，使用M8螺丝固定，扭矩为6.0 Nm。

8. 通信协议：支持Modbus RTU等通信协议。

五、产品尺寸

IDEF SYSTEMES DMCR3.0的尺寸为Ø 60mm±1，适用于各种安装环境。其紧凑的设计不仅节省了安装空间，还提高了设备的可靠性和稳定性。

六、应用领域

IDEF SYSTEMES DMCR3.0广泛应用于以下领域：

1. 电力配送系统：为电力站的变压器提供安全保护，确保电力系统的稳定运行。

2. 工业生产线：在化工、钢铁、制药等行业的工业生产线中，实时监控变压器的运行状态，避免因变压器故障导致生产线停产。

3. 数据中心：为数据中心的变压器提供安全保护，确保电力供应的连续性，保障数据的安全性和可靠性。

七、总结

IDEF SYSTEMES DMCR3.0是一款功能强大、性能优越的油浸式配电变压器保护继电器。它集成了实时监测、精准保护和高效通信等多种功能，能够全面保障全密封充油配电变压器的安全稳定运行。同时，该继电器还具有高防护等级、可靠性和易于安装维护等特点，是电力系统中不可或缺的重要设备之一。无论是从设计、制造还是实际应用效果来看，DMCR3.0都无疑是电力变压器保护领域的佼佼者。
