一、产品介绍

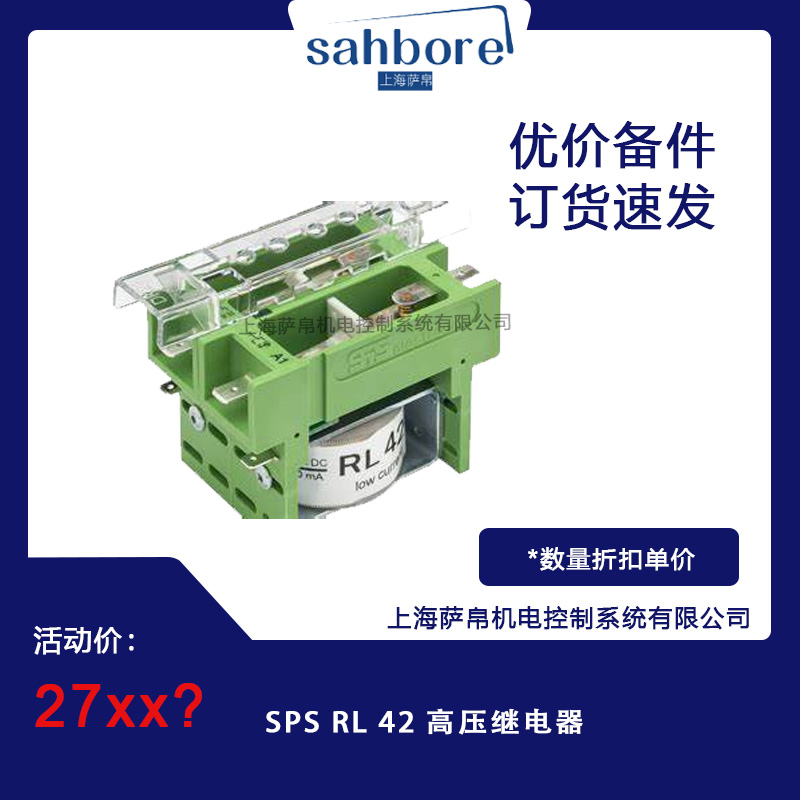

SPS RL 42高压继电器是德国SPS electronic公司生产的一款高性能机电式高压继电器，专为切换高电压与高电流设计。该继电器适用于工业自动化、电气安全测试、电机测试、新能源设备控制等领域，能够在严苛的工业环境中稳定运行。

二、功能特点

1. 高切换电压与电流：SPS RL 42高压继电器能够切换高达6000 V AC的电压，部分型号甚至支持10,000 V的电压切换，最大连续电流可达30 A AC/DC，满足高负载需求。

2. 低功耗设计：低电流型号（如RL 42-l）的功耗仅为传统高压继电器的30%左右，线圈功率低至1.7 W，减少发热和能量损耗，尤其适用于长时间运行的系统。

3. 高可靠性：机械寿命超过400万次开关循环，B10d值（寿命指标）达200万次以上（I≤10% Imax），确保长期稳定运行。

4. 优质触点材料：触点材料优化，过渡电阻低于30 mΩ，减少能量损耗和发热，提高切换效率。

5. 安全保护：可选配DK 21触点保护装置，防止用户意外接触带电导体，提升操作安全性。

6. 适应恶劣环境：符合国际安全标准，适应工业环境中的灰尘和液体溅落（防护等级IP20）。

三、选型指南

1. 确定电压与电流需求：根据系统的工作电压和电流选择合适的继电器型号，确保最大切换电压和电流满足需求。

2. 考虑功耗：对于长时间运行的系统，建议选择低功耗型号（如RL 42-l），以减少发热和能量损耗。

3. 了解触点类型：SPS RL 42高压继电器提供双转换触点（RL 42）和单转换触点（RL 21）等多种触点类型，根据实际需求选择。

4. 考虑环境适应性：根据工作环境选择合适的防护等级和温度范围，确保继电器在恶劣环境中稳定运行。

5. 咨询专业供应商：与专业供应商充分沟通，根据实际需求获取专业的选型建议和技术支持。

四、技术参数

1. 最大切换电压：6000 V AC（部分型号支持10,000 V）

2. 最大连续电流：30 A AC/DC

3. 触点类型：双转换触点（RL 42）/单转换触点（RL 21）

4. 励磁线圈：24 V DC，保持电流0.20 A（RL 42），功耗1.7 W（RL 42-l低功耗型号）

5. 开关容量：最大5000 VA（欧姆负载）

6. 测试电压：触点/励磁线圈12000 V DC，触点组间8000 V DC

7. 过渡电阻：<30 mΩ

8. 开关频率：最大3次/秒

9. 机械寿命：超过400万次开关循环

10. 工作温度范围：+5°C至+55°C

11. 存储温度范围：-25°C至+40°C

五、产品尺寸

SPS RL 42高压继电器的尺寸因型号和配置而异，但通常具有紧凑的设计，便于安装和集成。例如，部分型号的尺寸为55 x 78 x 40mm，重量约260g。具体尺寸请参考产品说明书或咨询专业供应商。

六、应用领域

1. 工业自动化：控制工业设备，如电机驱动、机器人系统，确保安全高效运行。

2. 电气安全测试：用于电气产品的耐压测试、局部放电测试，如电机、变压器、电缆的绝缘性能验证。

3. 医疗设备：保障医疗电源管理和信号切换的可靠性，如X光机、CT扫描仪等。

4. 通信设备：电源管理，确保通信设备稳定运行。

5. 新能源领域：用于太阳能逆变器、风力发电机等新能源设备的控制。

七、总结

SPS RL 42高压继电器是一款高性能、高可靠性的机电式高压继电器，具有高切换电压与电流、低功耗设计、优质触点材料和安全保护等特点。该继电器广泛应用于工业自动化、电气安全测试、医疗设备、通信设备和新能源领域等多个领域，为各种高负载需求提供了可靠的解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
