一、产品介绍

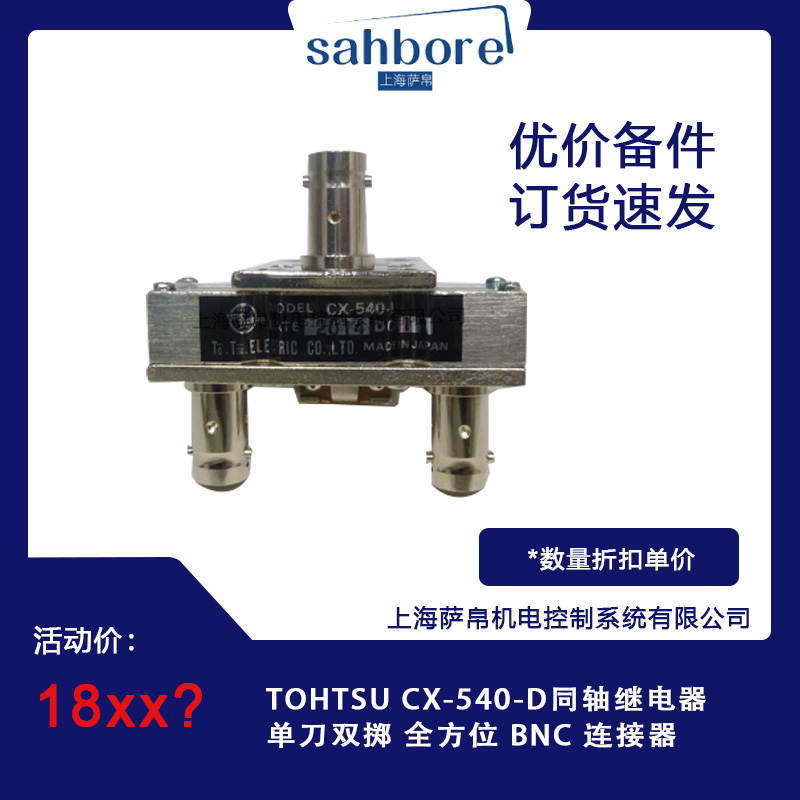

TOHTSU CX-540-D是一款日本进口的高性能单刀双掷（SPDT）同轴继电器，采用全方位BNC连接器设计，专为高频信号切换与控制需求开发。其核心功能是通过电磁驱动实现高频信号路径的快速切换，支持DC至3GHz的宽频段应用，并具备低插入损耗、高隔离度等特性。产品提供12V和24V两种电压版本，兼容不同工业场景需求，广泛应用于通信、广播、测试测量及工业自动化领域。

二、功能特点

1. 高频性能优异：支持DC至3GHz频率范围，50Ω/75Ω阻抗可选，满足通信、射频设备的严苛要求。
2. 低损耗与高隔离：1GHz时插入损耗<0.2dB，3GHz时<0.5dB；SPDT型端口间隔离度>80dB（1GHz）、>60dB（3GHz），有效抑制信号干扰。
3. 快速切换响应：吸合时间<10ms，释放时间<8ms，确保高频信号传输的实时性。
4. 稳定连接设计：采用BNC或SMA同轴连接器，屏蔽良好，减少电磁干扰（EMI）和信号泄漏。
5. 长寿命与可靠性：镀金触点接触电阻<50mΩ，预期寿命达100万次操作，适应高频次切换场景。
6. 宽温工作能力：工作温度范围-40℃至+85℃（部分型号支持-55℃至+50℃），适应恶劣环境。

三、选型指南

1. 电压匹配：根据系统电源选择12V或24V版本，确保线圈驱动电压兼容。
2. 阻抗选择：50Ω版本适用于通信、射频设备；75Ω版本专为视频广播系统设计。
3. 接口类型：BNC连接器适用于通用高频场景，SMA连接器适合高密度集成设备。
4. 频率范围：确认应用需求（如DC-2GHz或DC-3GHz），选择对应型号。
5. 切换形式：单刀双掷（SPDT）支持信号路径切换，单刀单掷（SPST）适用于简单通断控制。
6. 环境适应性：若需在极端温度或腐蚀性环境中使用，优先选择金属外壳封装型号。

四、技术参数

• 额定电压：12V DC/24V DC（依型号而定）。
• 线圈电流：24V版本约21mA（功耗0.5W），12V版本约160mA。
• 触点容量：最大射频功率50W（CW平均功率）。
• 射频阻抗：50Ω或75Ω可选。
• 插入损耗：1GHz时<0.2dB，3GHz时<0.5dB。
• 隔离度：1GHz时>80dB，3GHz时>60dB（SPDT型）。
• 电压驻波比（VSWR）：<1.3 @ 3GHz。
• 工作温度：-40℃至+85℃（标准型），-55℃至+50℃（宽温型）。

五、产品尺寸

• 外形尺寸：约30mm（长）×20mm（宽）×15mm（高，不含连接器）。
• 安装方式：支持PCB板焊接（引脚式）或面板安装（带法兰），通过螺丝固定。
• 连接器：标配BNC母头，可选SMA或N型接口，需与系统电缆接头匹配。

六、应用领域

1. 通信系统：基站射频信号分配、天线切换、分集接收。
2. 广播设备：视频/音频信号备份切换、信号分配矩阵。
3. 测试测量：自动化测试设备（ATE）中的信号路由切换、信号模拟与衰减测试。
4. 工业自动化：高频信号传输控制、自动化设备精确同步。
5. 安防监控：雷达信号处理、电子对抗（ECM）系统。
6. 医疗设备：MRI、CT等设备的射频接收通道切换。

七、总结

TOHTSU CX-540-D同轴继电器凭借其高频性能、低损耗、高隔离度及长寿命等特性，成为高频信号切换领域的理想选择。其支持宽频段（DC-3GHz）、多阻抗（50Ω/75Ω）及快速响应（<10ms）的能力，可满足通信、广播、测试测量等行业的严苛需求。选型时需重点关注电压、阻抗、接口类型及环境适应性，以确保与系统兼容。无论是需要高频信号分配的通信基站，还是要求高精度切换的医疗设备，CX-540-D均能提供可靠、高效的解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
