一、产品介绍

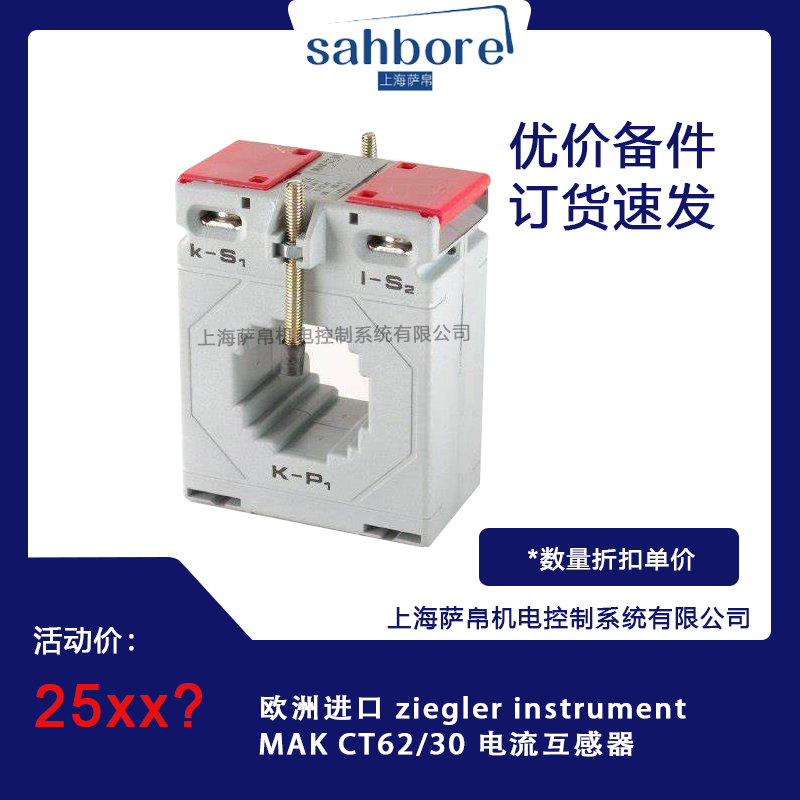

Ziegler Instrument MAK CT62/30电流互感器是一款欧洲进口的高性能电气设备，专为电力系统中的电流测量与保护设计。其基于电磁感应原理，将一次侧大电流按比例转换为二次侧小电流（额定5A或1A），实现电气隔离与安全监测。产品符合国际标准（如BS 3938、EN 60044-1），适用于工业自动化、能源管理及建筑电气等领域，支持高精度测量与可靠保护功能。

二、功能特点

1. 高精度测量：

• 精度等级达0.2~0.5级，测量误差低至±0.2%~±0.5%，满足工业与商业场景的严格需求。

2. 灵活连接方式：

• 支持M4螺钉固定与自举夹紧带安装，适配不同安装环境，简化操作流程。

3. 宽电压与电流范围：

• 额定电压720V，覆盖50A至800A电流范围，兼容多种电压环境。

4. 耐用设计：

• 采用聚碳酸酯外壳（符合UL 94V-0标准），耐腐蚀、耐高温，适应恶劣环境。

5. 安全防护：

• 二次侧短路保护设计，避免开路产生高压风险，确保人员与设备安全。

三、选型指南

1. 电流范围匹配：

• 根据实际负载电流选择型号，确保额定一次电流（如300A或50~800A）覆盖工作需求，并预留20%~30%余量。

2. 精度等级选择：

• 测量场景选0.2~0.5级，保护场景选5P/10P级，兼顾精度与动态响应。

3. 安装方式适配：

• 优先选择M4螺钉或自举夹紧带连接，根据设备空间与振动条件确定固定方式。

4. 环境耐受性评估：

• 高温、高湿或腐蚀性环境需确认外壳材质（如316不锈钢）与防护等级（IP65）。

5. 附加功能需求：

• 若需多量程切换，可选MAK62/30d型号，通过次级绕组重组实现双范围测量。

四、技术参数

• 额定一次电流：50A~800A（典型值300A）

• 额定二次电流：5A（可选1A）

• 额定负载：最大15VA

• 绝缘等级：聚碳酸酯外壳（UL 94V-0）

• 系统电压：720V

• 频率范围：50/60Hz

• 准确度等级：0.2级、0.5级、5P/10P级

• 热稳定电流：1s内承受额定电流10倍以上

• 动稳定电流：峰值承受额定电流20倍以上

五、产品尺寸

• 宽度：60mm

• 深度：30/48mm（视安装方式）

• 母线尺寸：30×10mm（贯穿式设计）

• 圆形孔径：Ø26mm（适配标准母线）

• 重量：约300克

六、应用领域

1. 电力系统：

• 用于变电站、配电柜的电流监测与短路保护，确保电网稳定运行。

2. 工业自动化：

• 集成于PLC控制系统，实时监测电机、驱动器等设备电流，优化生产流程。

3. 能源管理：

• 在风力发电、光伏系统中监测电流，提升新能源利用效率。

4. 建筑电气：

• 应用于智能楼宇的配电系统，实现能耗统计与过载预警。

5. 过程控制：

• 支持压力、流量、温度等参数的电流信号转换，适配传感器与执行器。

七、总结

Ziegler Instrument MAK CT62/30电流互感器凭借其高精度、宽范围、强耐用性及灵活安装特点，成为电力系统与工业场景的理想选择。产品通过国际认证，支持定制化选型（如多量程、特殊防护），可满足复杂环境下的严苛需求。无论是用于测量还是保护，均能提供稳定可靠的电流信号转换，助力用户实现高效能源管理与设备安全运行。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
