一、产品介绍

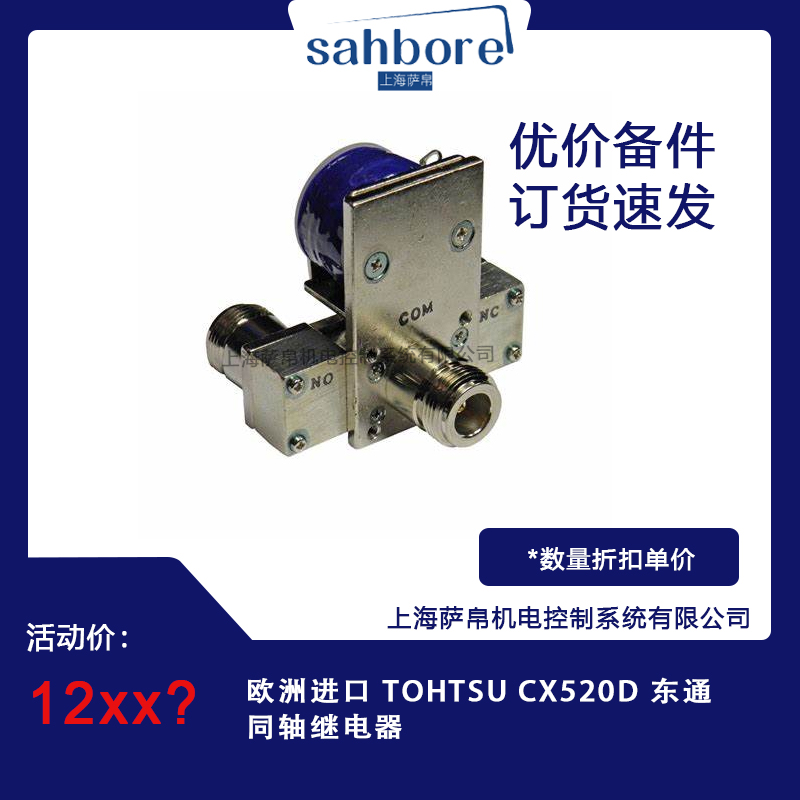

TOHTSU CX520D是日本TOHTSU品牌生产的高性能同轴继电器，专为高频信号切换设计，支持12V DC工作环境。其核心功能是通过电磁控制实现高频信号的稳定切换，配备3个N型母头接口，支持SPDT（单刀双掷）触点形式，可完成公共端、常开端、常闭端的三位置切换。该产品以低插入损耗、高隔离度和快速响应为技术核心，广泛应用于通信、广播、测试测量及工业自动化等领域。

二、功能特点

1. 高频性能优异：支持高达2GHz的信号传输（部分型号可达4GHz），确保信号在切换过程中的稳定性和准确性。

2. 低插入损耗：插入损耗低至0.3dB，有效减少信号衰减。

3. 高隔离度：隔离度达80dB以上，抑制通道间串扰，保障信号完整性。

4. 快速响应：吸合时间20ms，释放时间15ms，满足高频切换需求。

5. 双稳态设计：切换后即使移除控制电源，触点仍保持最后位置，降低待机功耗并维持信号路径状态。

6. 抗干扰能力强：采用三重屏蔽设计（电磁屏蔽层、接地隔离层、金属外壳），抑制外部电磁干扰。

7. 长寿命：机械寿命超100万次，部分型号达300万次，降低维护成本。

三、选型指南

1. 电压匹配：确认系统电压为12V DC，若不符需选择适配型号或搭配电源转换装置。

2. 频率范围：根据实际信号频率选择型号，CX520D支持2GHz，CX-600-N系列优化至4GHz。

3. 接口类型：根据设备接口选择N型或BNC连接器，确保与射频电缆匹配。

4. 安装方式：紧凑空间优先选择小型化封装（如25×76.4×65mm），频繁更换场景选择DIN导轨安装。

5. 环境适应性：高温、高湿或腐蚀性环境需选配IP65防护等级；振动、冲击场景需符合EN60068标准。

四、技术参数

• 额定电压：12V DC

• 触点形式：SPDT（单刀双掷）

• 连接器类型：3×N型母头

• 频率范围：高达2GHz（部分型号4GHz）

• 插入损耗：≤0.3dB

• 隔离度：≥80dB

• 吸合时间：20ms（典型值）

• 释放时间：15ms（典型值）

• 线圈电流：160mA（12V DC，20°C条件）

• 线圈电阻：75±10%Ω（20°C）

• 工作温度范围：-40℃至+85℃

• 重量：约320克

五、产品尺寸

• 外形尺寸：25mm（长）×76.4mm（宽）×65mm（高）

• 接口间距：N型母头接口间距优化，便于插拔操作。

• 安装方式：支持DIN导轨快速安装或四螺钉固定，适应不同设备结构。

六、应用领域

1. 无线通信：作为信号切换的关键部件，实现不同频段或不同天线之间的快速切换，提高通信系统的灵活性和可靠性。

2. 广播电视：在发射系统中实现主备发射机的快速切换和故障保护，确保广播信号的连续性和稳定性。

3. 工业自动化：用于高频信号的检测、切换和控制，提高生产线的自动化水平和生产效率。

4. 医疗设备：在高频手术刀、射频治疗仪中实现信号精确控制，保障设备安全性和有效性。

5. 测试测量：集成于信号发生器、频谱分析仪等设备，支持高频信号通断操作和路径切换，提高测试效率。

七、总结

TOHTSU CX520D同轴继电器凭借其高频性能、低损耗、高隔离度和快速响应能力，成为高频信号切换领域的理想选择。其双稳态设计、抗干扰能力及长寿命特性，进一步提升了系统可靠性和节能效果。无论是通信基站、广播电视还是工业自动化场景，CX520D均能提供稳定、高效的信号切换解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
